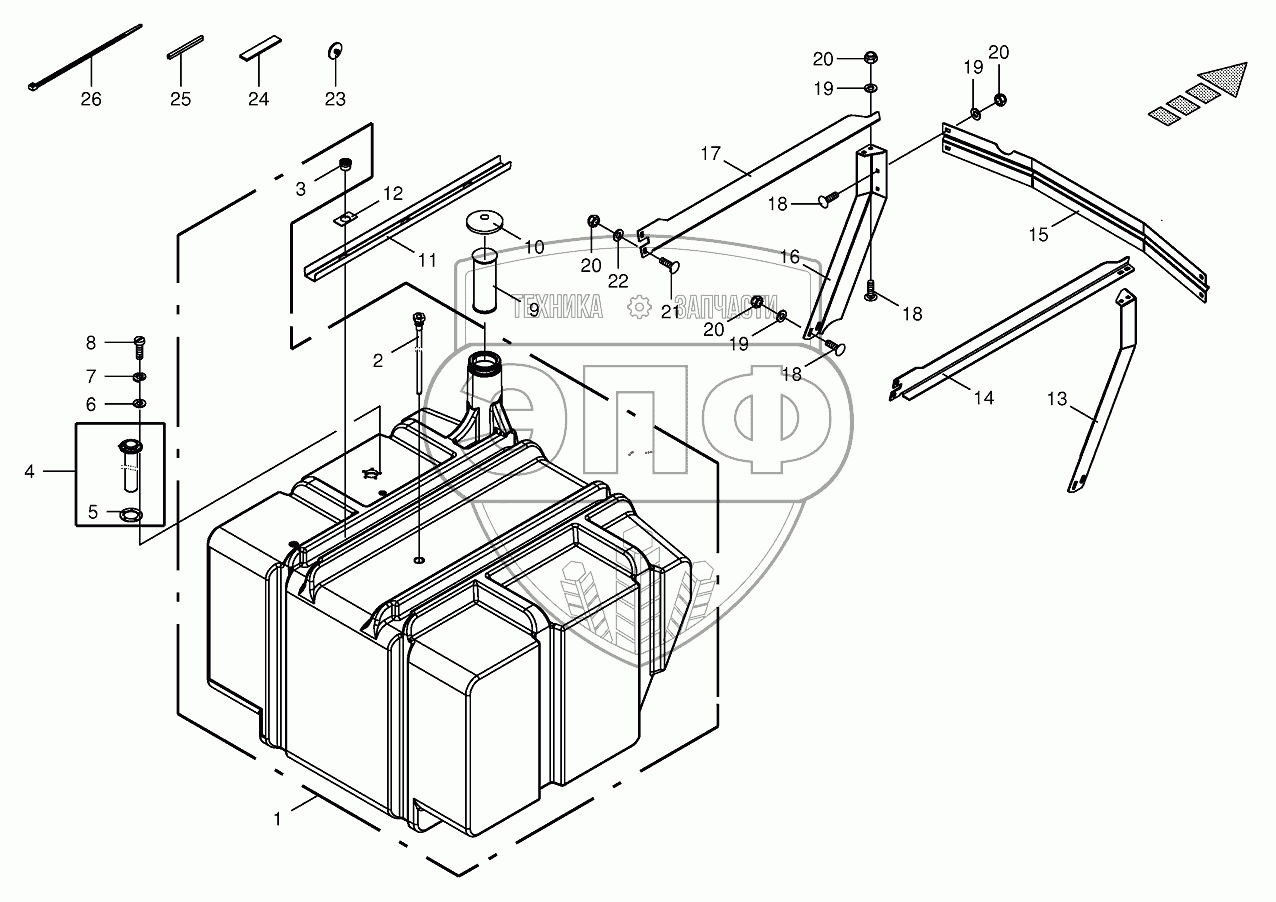

Каталог запасных частей к технике: KRONE BIG-M-420. Diesel fuel tank
/104.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
20
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002333002 | Diesel tank 700 litres | Нет на складе | |
| 2 | 270053860 | Suction pipe | Нет на складе | |
| 3 | 270042240 | Screw plug | Нет на складе | |
| 4 | 003033842 | Level sensor | Нет на складе | |
| 5 | 009400460 | Gasket | Нет на складе | |
| 6 | 009105001 | Washer | Нет на складе | |
| 7 | 009100310 | Spring washer | Нет на складе | |
| 8 | 009037471 | Allen screw | Нет на складе | |
| 9 | 002169900 | Sieve | Нет на складе | |
| 10 | 009400860 | Oil tank filler cap | Нет на складе | |
| 11 | 200127240 | Tank reinforcement | Нет на складе | |
| 12 | 200127250 | Cover plate | Нет на складе | |
| 13 | 200127201 | Angle diesel tank filling front, rh. | Нет на складе | |
| 14 | 200127220 | Tank fastening-top right | Нет на складе | |
| 15 | 200127230 | Tank fastening-front | Нет на складе | |
| 16 | 200127191 | Angle diesel tank filling front, lh. | Нет на складе | |
| 17 | 200127210 | Tank fastening-left front | Нет на складе | |
| 18 | 009047451 | Coach bolt | Нет на складе | |
| 19 | 009103611 | Washer | Нет на складе | |
| 20 | 009087580 | Locknut | Нет на складе | |
| 21 | 009047612 | Coach bolt | Нет на складе | |
| 22 | 009099091 | Detent edged washer | Нет на складе | |
| 23 | 00260371 | Frame plating | Нет на складе | |
| 24 | 009385560 | Self-adhesive sealing strip-Id.-no.= 1m | Нет на складе | |
| 25 | 009251110 | Edge protection-Id.-no.= 1m | Нет на складе | |
| 26 | 009226722 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
