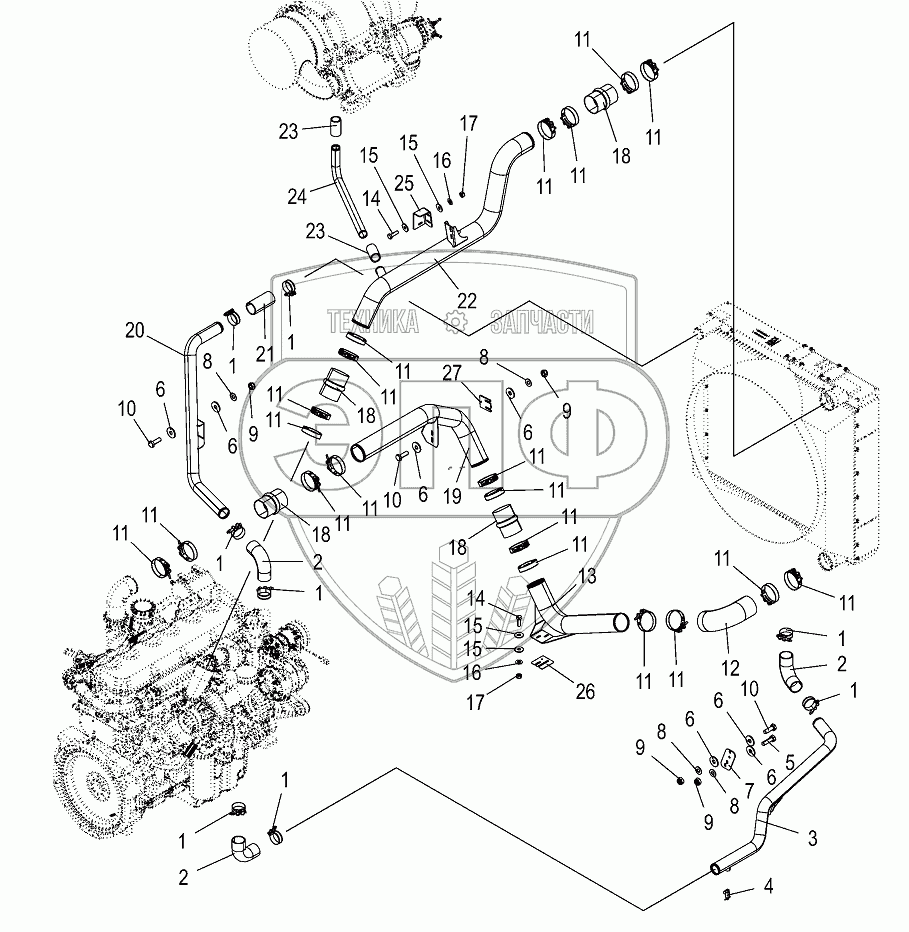

Каталог запасных частей к технике: KRONE BIG-M-420. Engine piping
/113.gif)
1
1
1
1
1
1
1
1
2
2
2
3
4
5
6
6
6
6
6
6
7
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270125250 | 270125250 | Clamp charge air | Нет на складе | |
| 1 | 270125260 | Clamp | Нет на складе | |
| 2 | 270122150 | Hose bend 90° | Нет на складе | |
| 3 | 200167190 | Cooling water tube cold | Нет на складе | |
| 4 | 009193750 | Discharge drain | Нет на складе | |
| 5 | 009006380 | Hex head bolt | Нет на складе | |
| 6 | 900001210 | Washer | Нет на складе | |
| 7 | 200168700 | Console | Нет на складе | |
| 8 | 009099091 | Detent edged washer | Нет на складе | |
| 9 | 009087580 | Locknut | Нет на складе | |
| 10 | 009006370 | Hex head bolt | Нет на складе | |
| 11 | 270125230 | Clamp charge air | Нет на складе | |
| 12 | 270118500 | Hose bend 90° | Нет на складе | |
| 13 | 200167220 | Charge air pipe cold radiator side | Нет на складе | |
| 14 | 009006160 | Hex head bolt | Нет на складе | |
| 15 | 009106030 | Washer | Нет на складе | |
| 16 | 009099081 | Detent edged washer | Нет на складе | |
| 17 | 009087060 | Locknut | Нет на складе | |
| 18 | 270125220 | Hose sleeve LL straight | Нет на складе | |
| 19 | 200167240 | Charge air pipe cold engine side | Нет на складе | |
| 20 | 200167260 | Cooling water tube hot | Нет на складе | |
| 21 | 270115100 | Air hose 150 long | Нет на складе | |
| 22 | 200167280 | Charge air pipe hot | Нет на складе | |
| 23 | 270125240 | Hose sleeve LL straight | Нет на складе | |
| 24 | 200167430 | Charge air pipe hot for AGR | Нет на складе | |
| 25 | 200168750 | Console charge air hot | Нет на складе | |
| 26 | 200190090 | Spacer plate | Нет на складе | |
| 27 | 200172660 | Spacer plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
