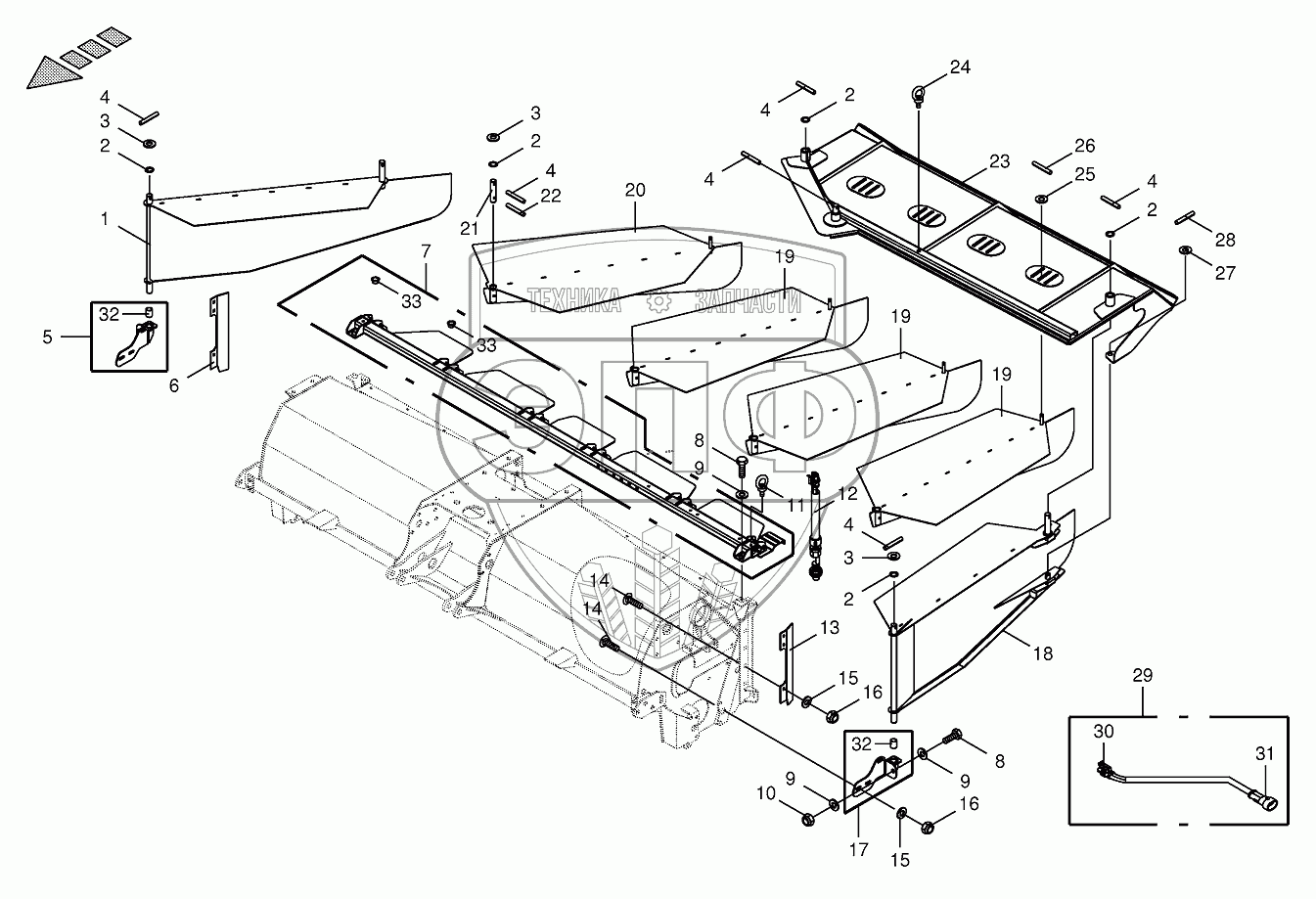

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulic swathing deflector
/66.gif)
1
1
2
2
2
2
2
3
3
3
4
4
4
4
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
19
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200139730200141000 | Baffle -inside left Baffle -inside right | Нет на складе | |
| 2 | 009108451 | Shim ring | Нет на складе | |
| 3 | 009103750 | Washer | Нет на складе | |
| 4 | 009127142 | Roll pin | Нет на складе | |
| 5 | 200143300 | Mounting angle-inside Left/outside right | Нет на складе | |
| 6 | 200130140 | Guiding angle-inside Left/outside right | Нет на складе | |
| 7 | 200143730 | Top plate-left | Нет на складе | |
| 7 | 200143740 | Top plate-right | Нет на складе | |
| 8 | 009006750 | Hex head bolt | Нет на складе | |
| 9 | 009103031 | Washer | Нет на складе | |
| 10 | 009087190 | Locknut | Нет на складе | |
| 11 | 009062021 | Eyebolt | Нет на складе | |
| 12 | 003024092 | Namur sensor Namur M12 | Нет на складе | |
| 13 | 200130120 | Guiding angle-outside Left/inside right | Нет на складе | |
| 14 | 009048501 | Coach bolt | Нет на складе | |
| 15 | 009104140 | Washer | Нет на складе | |
| 16 | 009087580 | Locknut | Нет на складе | |
| 17 | 200143290 | Mounting angle-outside Left/inside right | Нет на складе | |
| 18 | 200141290 | Baffle-outside right | Нет на складе | |
| 18 | 200139950 | Baffle-outside left | Нет на складе | |
| 19 | 200142470 | Baffle-outside left | Нет на складе | |
| 20 | 200142500 | Baffle-outside right | Нет на складе | |
| 20 | 200142480 | Baffle-inside left | Нет на складе | |
| 20 | 200142510 | Baffle-inside right | Нет на складе | |
| 21 | 200139880 | Connecting pin | Нет на складе | |
| 22 | 009125300 | Roll pin | Нет на складе | |
| 23 | 200143590 | Pivot plate-left | Нет на складе | |
| 23 | 200143600 | Pivot plate-right | Нет на складе | |
| 24 | 009062000 | Eyebolt | Нет на складе | |
| 25 | 009106090 | Washer | Нет на складе | |
| 26 | 009126412 | Roll pin | Нет на складе | |
| 27 | 009107181 | Supporting disc | Нет на складе | |
| 28 | 009126712 | Roll pin | Нет на складе | |
| 29 | 003034320 | Wiring harness | Нет на складе | |
| 30 | 003023510 | Plug-2-pole | Нет на складе | |
| 31 | 003023560 | Coupling socket-2-pole | Нет на складе | |
| 32 | 009345540 | Bearing bush | Нет на складе | |
| 33 | 009349270 | Collar bush | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
