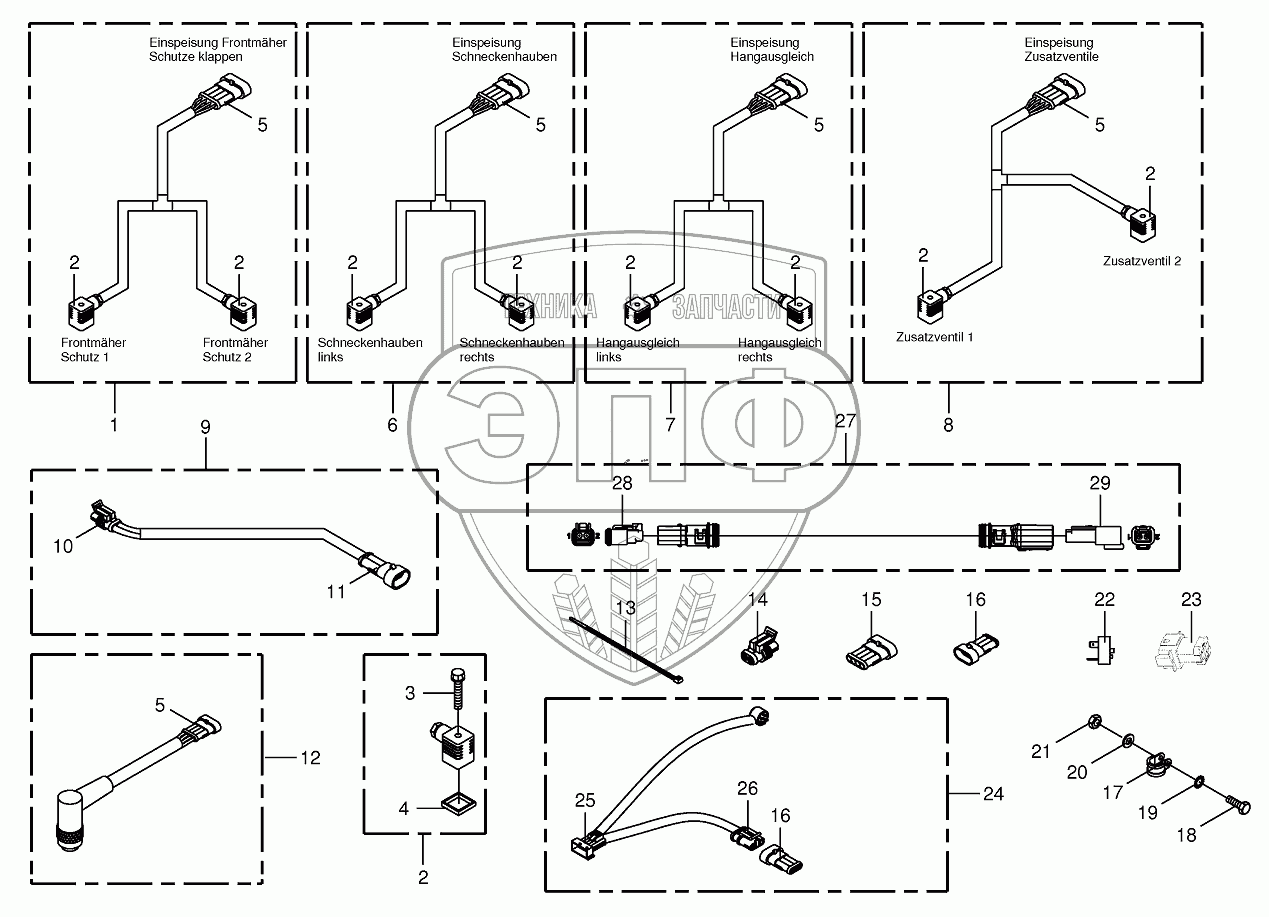

Каталог запасных частей к технике: KRONE BIG-M-420. Several wiring looms
/173.gif)
1
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003018020 | 003018020 | Solenoid valve plug-black | Нет на складе | |
| 1 | 200813041 | Cable harness front mower fold. Guards | Нет на складе | |
| 2 | 003019870 | Valve plug with LED | Нет на складе | |
| 3 | 003021820 | Screw with straight-line curls | Нет на складе | |
| 4 | 003011860 | Gasket | Нет на складе | |
| 5 | 003023540 | Coupling socket-4-pole | Нет на складе | |
| 6 | 200805152 | Wiring harness-auger hood | Нет на складе | |
| 7 | 200805182 | Wiring harness-Slope balance | Нет на складе | |
| 8 | 200805171 | Wiring harness-auxiliary valve | Нет на складе | |
| 9 | 003027454 | Wiring harness | Нет на складе | |
| 10 | 003023510 | Plug-2-pole | Нет на складе | |
| 11 | 003023560 | Coupling socket-2-pole | Нет на складе | |
| 12 | 003031722 | Adapter | Нет на складе | |
| 13 | 009226740 | Cable band | Нет на складе | |
| 14 | 003029830 | Blind bushing casing-2-pole | Нет на складе | |
| 15 | 003029820 | Blind-pin casing-4-pole | Нет на складе | |
| 16 | 003033790 | Blind-pin casing-3-pole | Нет на складе | |
| 17 | 009240620 | Tube clip w. rubber | Нет на складе | |
| 17 | 009240610 | Tube clip w. rubber | Нет на складе | |
| 18 | 009006140 | Hex head bolt | Нет на складе | |
| 18 | 009006160 | Hex head bolt | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 009104130 | Washer | Нет на складе | |
| 21 | 009082100 | Hex nut | Нет на складе | |
| 22 | 200816750 | Blind plug | Нет на складе | |
| 23 | 200831010 | Bridging connector 8-p con. DT | Нет на складе | |
| 24 | 200805060 | Cable-for rear view mirror | Нет на складе | |
| 25 | 003030840 | Plug-10-pole | Нет на складе | |
| 26 | 003023520 | Plug-3-pole | Нет на складе | |
| 27 | 200829310 | Extension 2-p DT | Нет на складе | |
| 28 | 003033162 | Con. 2-p socket DT cpl. | Нет на складе | |
| 29 | 003033152 | Con. 2-p con. DT cpl.-2-pole | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
