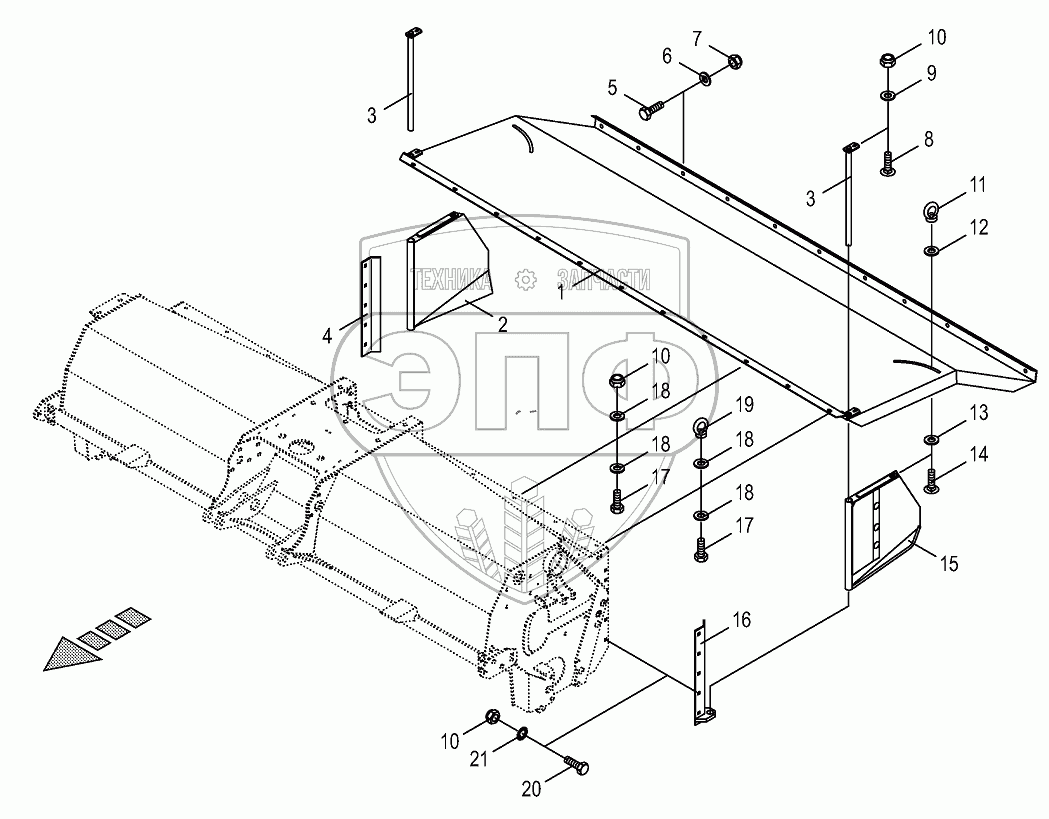

Каталог запасных частей к технике: KRONE BIG-M-420. Swath doors-lateral
/56.gif)
1
2
3
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
17
18
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002584351 | Baffle plate | Нет на складе | |
| 2 | 002584401 | Swath door | Нет на складе | |
| 3 | 002321200 | Hinged tube | Нет на складе | |
| 4 | 002321221 | Side plate | Нет на складе | |
| 5 | 009006140 | Hex head bolt | Нет на складе | |
| 6 | 009106030 | Washer | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 009047542 | Coach bolt | Нет на складе | |
| 9 | 009104140 | Washer | Нет на складе | |
| 10 | 009087580 | Locknut | Нет на складе | |
| 11 | 009095031 | Lifting eye nut | Нет на складе | |
| 12 | 009106090 | Washer | Нет на складе | |
| 13 | 009103470 | Washer | Нет на складе | |
| 14 | 009048842 | Coach bolt | Нет на складе | |
| 15 | 002584390 | Swath door | Нет на складе | |
| 16 | 002321211 | Side plate | Нет на складе | |
| 17 | 009014330 | Hex head bolt | Нет на складе | |
| 18 | 009106431 | Washer | Нет на складе | |
| 19 | 009095020 | Lifting eye nut | Нет на складе | |
| 20 | 009006390 | Hex head bolt | Нет на складе | |
| 21 | 009099091 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
