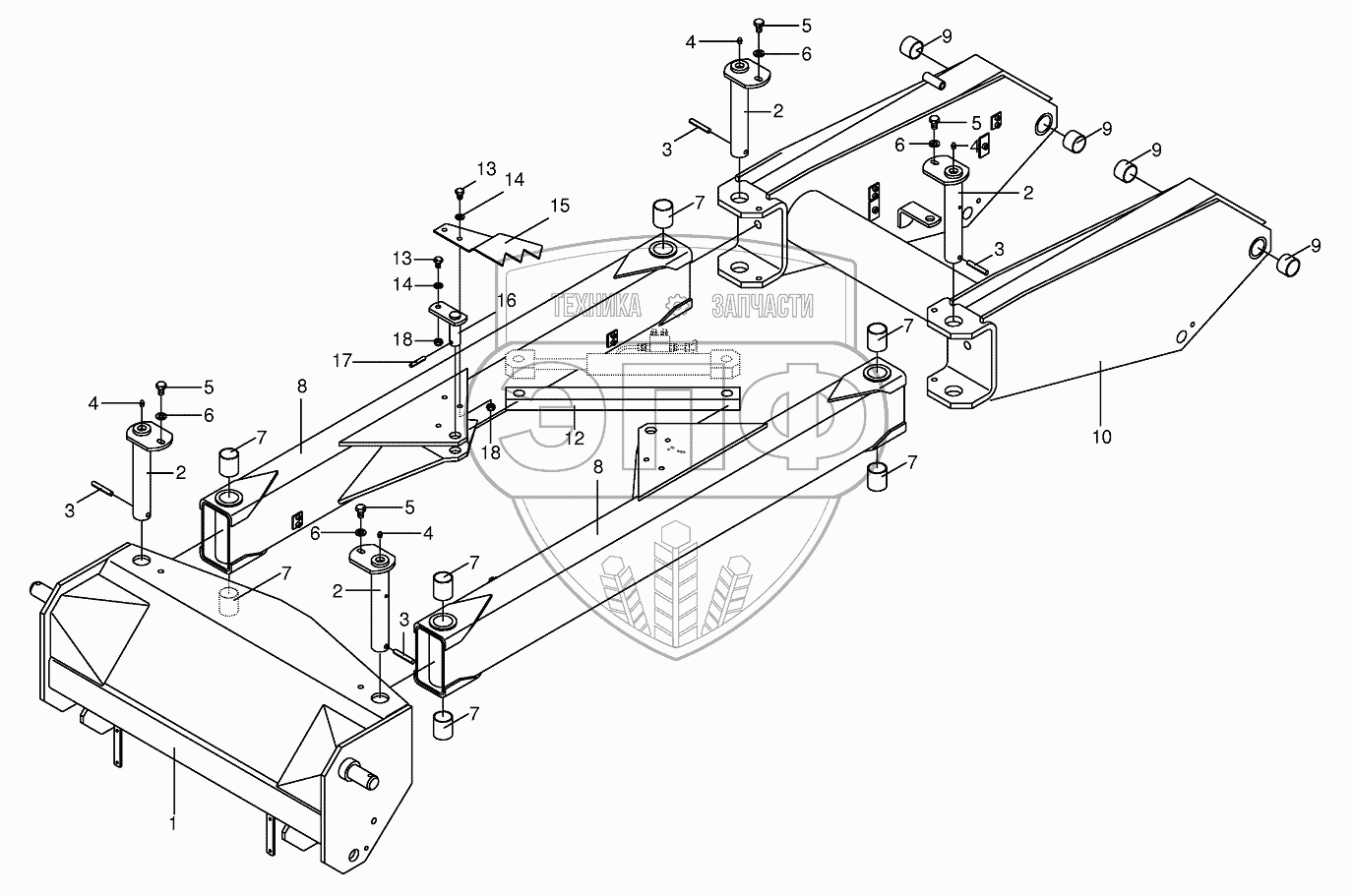

Каталог запасных частей к технике: KRONE BIG-M-I. Front arm installed (slope)
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
9
9
10
12
13
13
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002308400 | Front wing-front | Нет на складе | |
| 2 | 002308270 | Pin | Нет на складе | |
| 3 | 009127182 | Roll pin | Нет на складе | |
| 4 | 009191050 | Grease niple | Нет на складе | |
| 5 | 009006530 | Hex head bolt | Нет на складе | |
| 6 | 009105061 | Washer | Нет на складе | |
| 7 | 009349350 | Bearing bush | Нет на складе | |
| 8 | 002308610 | Rocker arm for front arm-incl. bushing | Нет на складе | |
| 9 | 009349340 | Bearing bush | Нет на складе | |
| 10 | 002308600 | Front wing-incl. bushing | Нет на складе | |
| 12 | 002308130 | Locking bar | Нет на складе | |
| 13 | 009006370 | Hex head bolt | Нет на складе | |
| 14 | 009104140 | Washer | Нет на складе | |
| 15 | 002308480 | Indicator plate-hydraulic | Нет на складе | |
| 16 | 002308470 | Pin | Нет на складе | |
| 17 | 009126752 | Roll pin | Нет на складе | |
| 18 | 009087580 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
