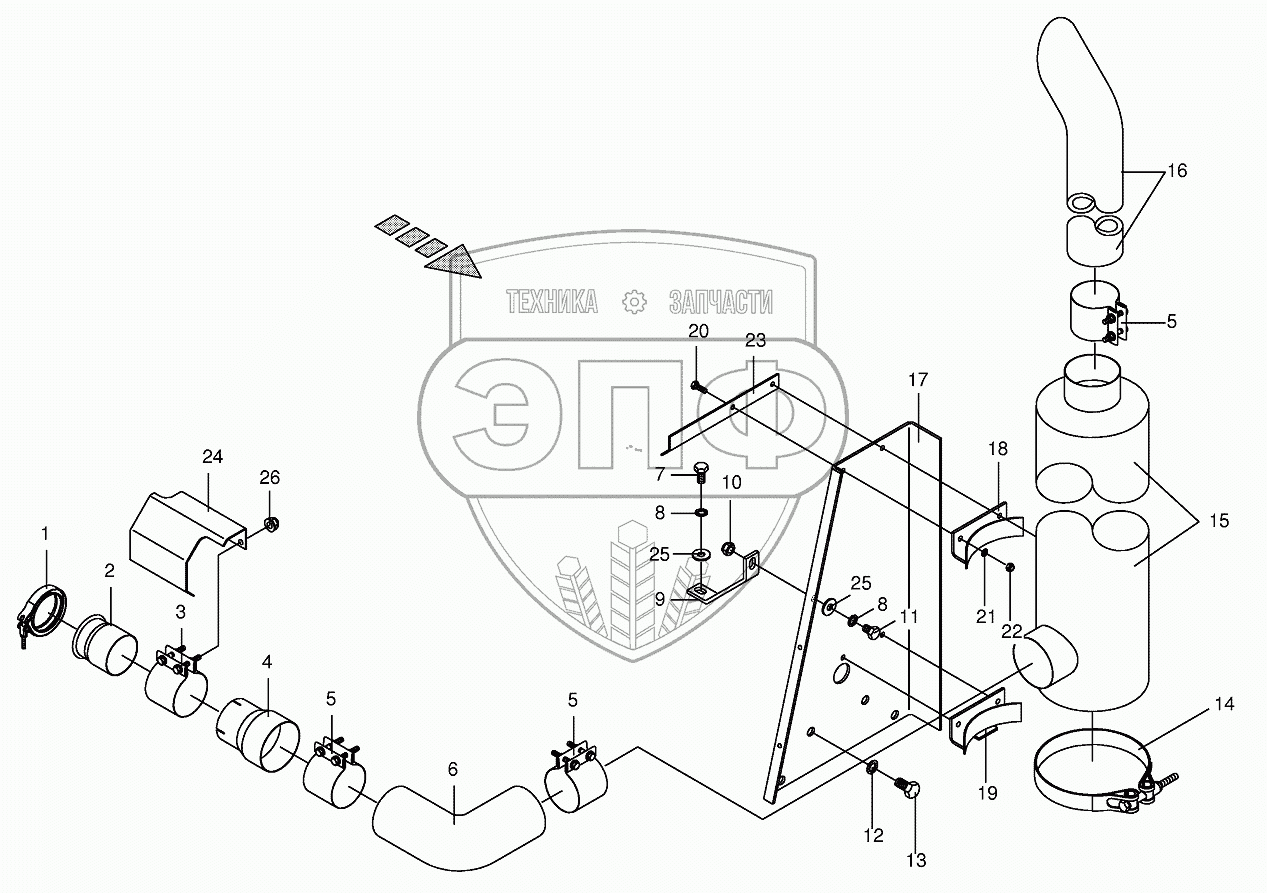

Каталог запасных частей к технике: KRONE BIG-M-I. Silencer assembled
1
2
3
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009385630 | V-band clamp | Нет на складе | |
| 2 | 009385660 | Connexion piece | Нет на складе | |
| 3 | 009385690 | Sealing strip | Нет на складе | |
| 4 | 009385100 | Reducing piece | Нет на складе | |
| 5 | 009386890 | Sealing strip | Нет на складе | |
| 6 | 009386910 | Bend | Нет на складе | |
| 7 | 009002540 | Hex head bolt | Нет на складе | |
| 8 | 009099121 | Detent edged washer | Нет на складе | |
| 9 | 002296280 | Support | Нет на складе | |
| 10 | 009087161 | Locknut | Нет на складе | |
| 11 | 009006730 | Hex head bolt | Нет на складе | |
| 12 | 009099131 | Detent edged washer | Нет на складе | |
| 13 | 009002490 | Hex head bolt | Нет на складе | |
| 14 | 009240280 | Hose clamp | Нет на складе | |
| 15 | 009386920 | Silencer | Нет на складе | |
| 16 | 009386900 | Exhaust pipe | Нет на складе | |
| 17 | 002295270 | Silencer holding plate | Нет на складе | |
| 18 | 002308020 | Clamp holder-middle top | Нет на складе | |
| 19 | 002308260 | Clamp holder-below | Нет на складе | |
| 20 | 009006370 | Hex head bolt | Нет на складе | |
| 21 | 009099091 | Detent edged washer | Нет на складе | |
| 22 | 009087580 | Locknut | Нет на складе | |
| 23 | 002296760 | Angle | Нет на складе | |
| 24 | 002309060 | Heat shield | Нет на складе | |
| 25 | 009103620 | Washer | Нет на складе | |
| 26 | 009080380 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
