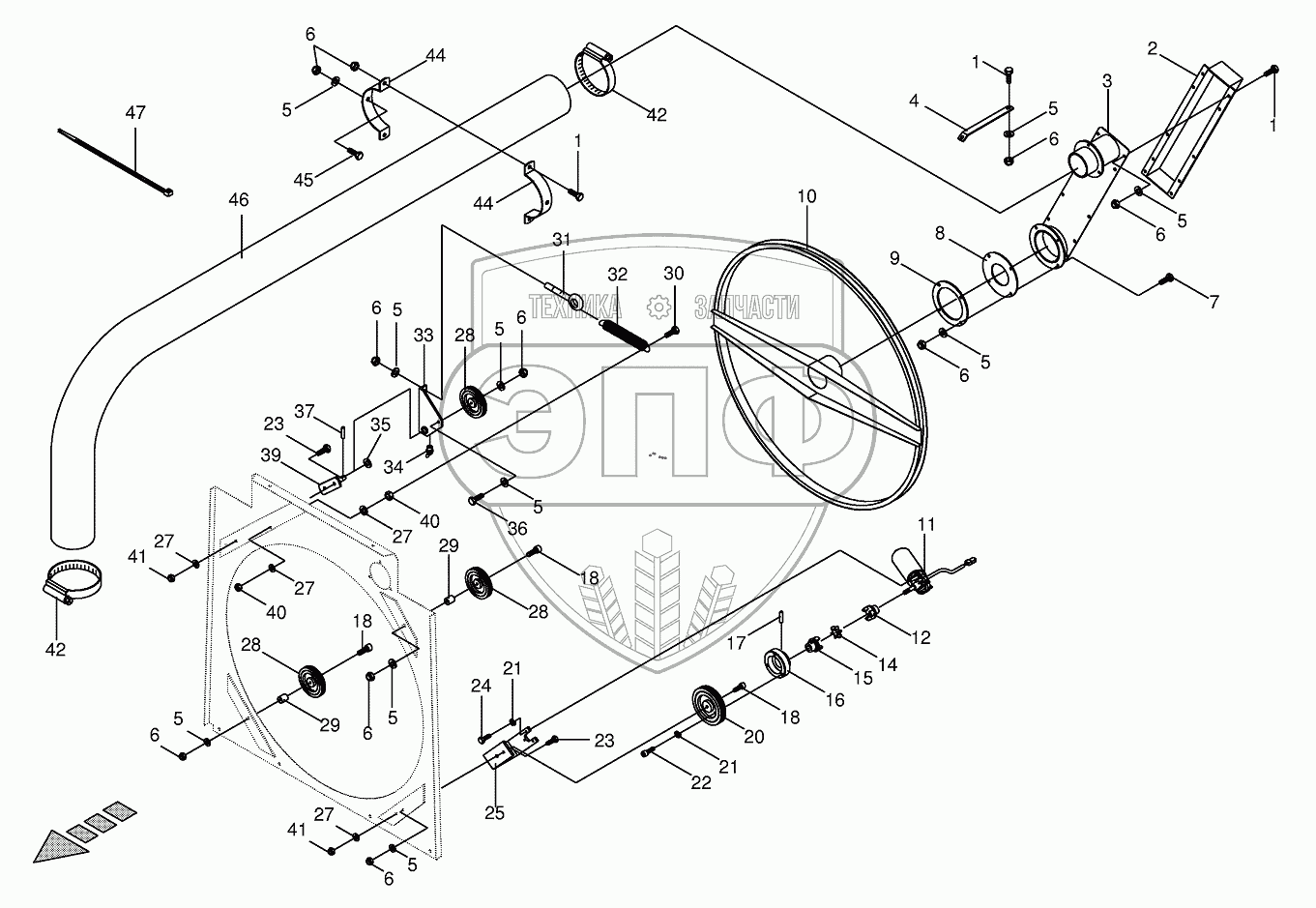

Каталог запасных частей к технике: KRONE BIG-M-I. Suction
1
1
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
14
15
16
17
18
18
18
20
21
21
22
23
23
24
25
27
27
27
27
28
28
28
29
29
30
31
32
33
34
35
36
37
39
40
40
41
41
42
42
44
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt | Нет на складе | |
| 2 | 002310010 | Open box section | Нет на складе | |
| 3 | 002310060 | Base plate | Нет на складе | |
| 4 | 002310230 | Strut | Нет на складе | |
| 5 | 009106030 | Washer | Нет на складе | |
| 6 | 009087060 | Locknut | Нет на складе | |
| 7 | 009006160 | Hex head bolt | Нет на складе | |
| 8 | 002310220 | Rubber seal | Нет на складе | |
| 9 | 002310210 | Flange | Нет на складе | |
| 10 | 002309600 | Suction arm | Нет на складе | |
| 11 | 003022750 | D.C. motor | Нет на складе | |
| 12 | 002310100 | Clutch | Нет на складе | |
| 14 | 009389280 | Tooth rim | Нет на складе | |
| 15 | 002310090 | Clutch | Нет на складе | |
| 16 | 002308700 | Tappet | Нет на складе | |
| 17 | 009126462 | Roll pin | Нет на складе | |
| 18 | 009030890 | Allen screw | Нет на складе | |
| 20 | 002310130 | Solid rubber wheel | Нет на складе | |
| 21 | 009100320 | Spring washer | Нет на складе | |
| 22 | 009030431 | Allen screw | Нет на складе | |
| 23 | 009006380 | Hex head bolt | Нет на складе | |
| 24 | 009006070 | Hex head bolt | Нет на складе | |
| 25 | 002309660 | Support | Нет на складе | |
| 27 | 009104140 | Washer | Нет на складе | |
| 28 | 009400310 | Solid rubber wheel | Нет на складе | |
| 29 | 002310080 | Bushing | Нет на складе | |
| 30 | 009014360 | Hex head bolt | Нет на складе | |
| 31 | 009183100 | Eye screw | Нет на складе | |
| 32 | 003419140 | Tension spring | Нет на складе | |
| 33 | 002308870 | Tension arm | Нет на складе | |
| 34 | 009191060 | Grease niple | Нет на складе | |
| 35 | 009103031 | Washer | Нет на складе | |
| 36 | 009010461 | Hex head bolt | Нет на складе | |
| 37 | 009126412 | Roll pin | Нет на складе | |
| 39 | 002308630 | Support | Нет на складе | |
| 40 | 009082120 | Hex nut | Нет на складе | |
| 41 | 009087580 | Locknut | Нет на складе | |
| 42 | 009240070 | Tube clip | Нет на складе | |
| 44 | 002310380 | Clamp | Нет на складе | |
| 45 | 009014250 | Hex head bolt | Нет на складе | |
| 45 | 009006140 | Hex head bolt | Нет на складе | |
| 46 | 009400280 | Suction hose | Нет на складе | |
| 47 | 009226720 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
