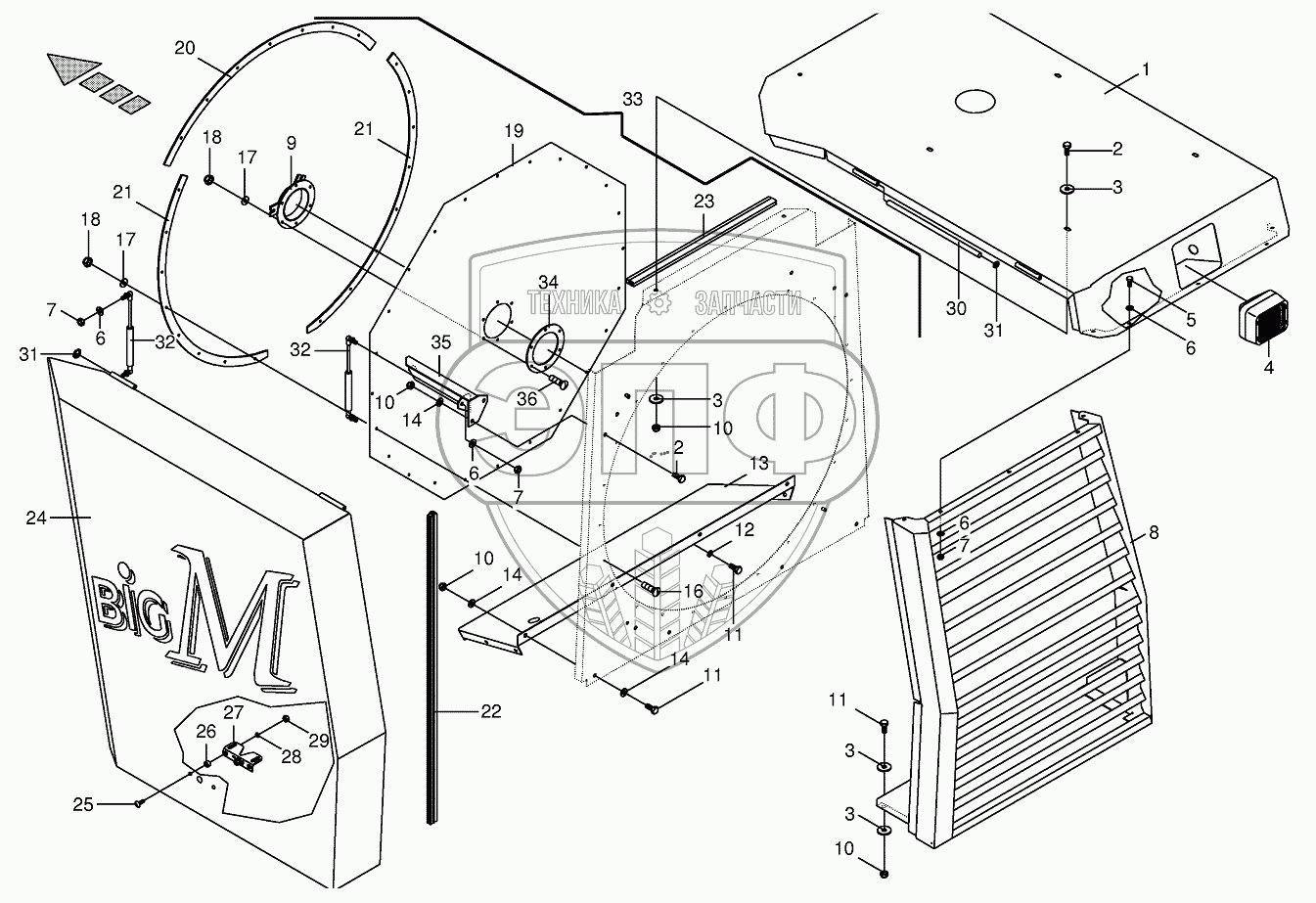

Каталог запасных частей к технике: KRONE BIG-M-I. Radiator guards
/74.gif)
1
2
2
3
3
3
3
4
5
6
6
6
6
7
7
7
8
9
10
10
10
10
11
11
11
12
13
14
14
14
16
17
17
18
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 1 | 002309520 | Radiator cover | Нет на складе | |
| 2 | 009006370 | Hex head bolt | Нет на складе | |
| 3 | 009103530 | Washer | Нет на складе | |
| 4 | 009246350 | Work light | Нет на складе | |
| 5 | 009006160 | Hex head bolt | Нет на складе | |
| 6 | 009104130 | Washer | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 002309550 | Radiator grille | Нет на складе | |
| 9 | 002311340 | Flange | Нет на складе | |
| 10 | 009087580 | Locknut | Нет на складе | |
| 11 | 009006360 | Hex head bolt | Нет на складе | |
| 12 | 009099091 | Detent edged washer | Нет на складе | |
| 13 | 002309780 | Cover plate | Нет на складе | |
| 14 | 009104140 | Washer | Нет на складе | |
| 16 | 009052101 | Coach bolt | Нет на складе | |
| 17 | 009103511 | Washer | Нет на складе | |
| 18 | 009087041 | Locknut | Нет на складе | |
| 19 | 002311400 | Special steel wire cloth | Нет на складе | |
| 20 | 002310350 | Clamping plate-middle top | Нет на складе | |
| 21 | 002310360 | Clamping plate-outside | Нет на складе | |
| 22 | 009386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 23 | 009386951 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 24 | 002308910 | Radiator guards lh | Нет на складе | |
| 24 | 002308920 | Radiator guards rh | Нет на складе | |
| 25 | 009052311 | Coach bolt | Нет на складе | |
| 26 | 002762020 | Spacer tube | Нет на складе | |
| 27 | 009389841 | Gate lock | Нет на складе | |
| 28 | 009099081 | Detent edged washer | Нет на складе | |
| 29 | 009082100 | Hex nut | Нет на складе | |
| 30 | 002820290 | Hinge pin | Нет на складе | |
| 31 | 009115900 | Lock washer | Нет на складе | |
| 32 | 009400800 | Gas spring | Нет на складе | |
| 33 | 002311380 | Sieve | Нет на складе | |
| 34 | 002311360 | Washer | Нет на складе | |
| 35 | 002311500 | Support-left | Нет на складе | |
| 35 | 002311550 | Support-right | Нет на складе | |
| 36 | 009051112 | Coach bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
