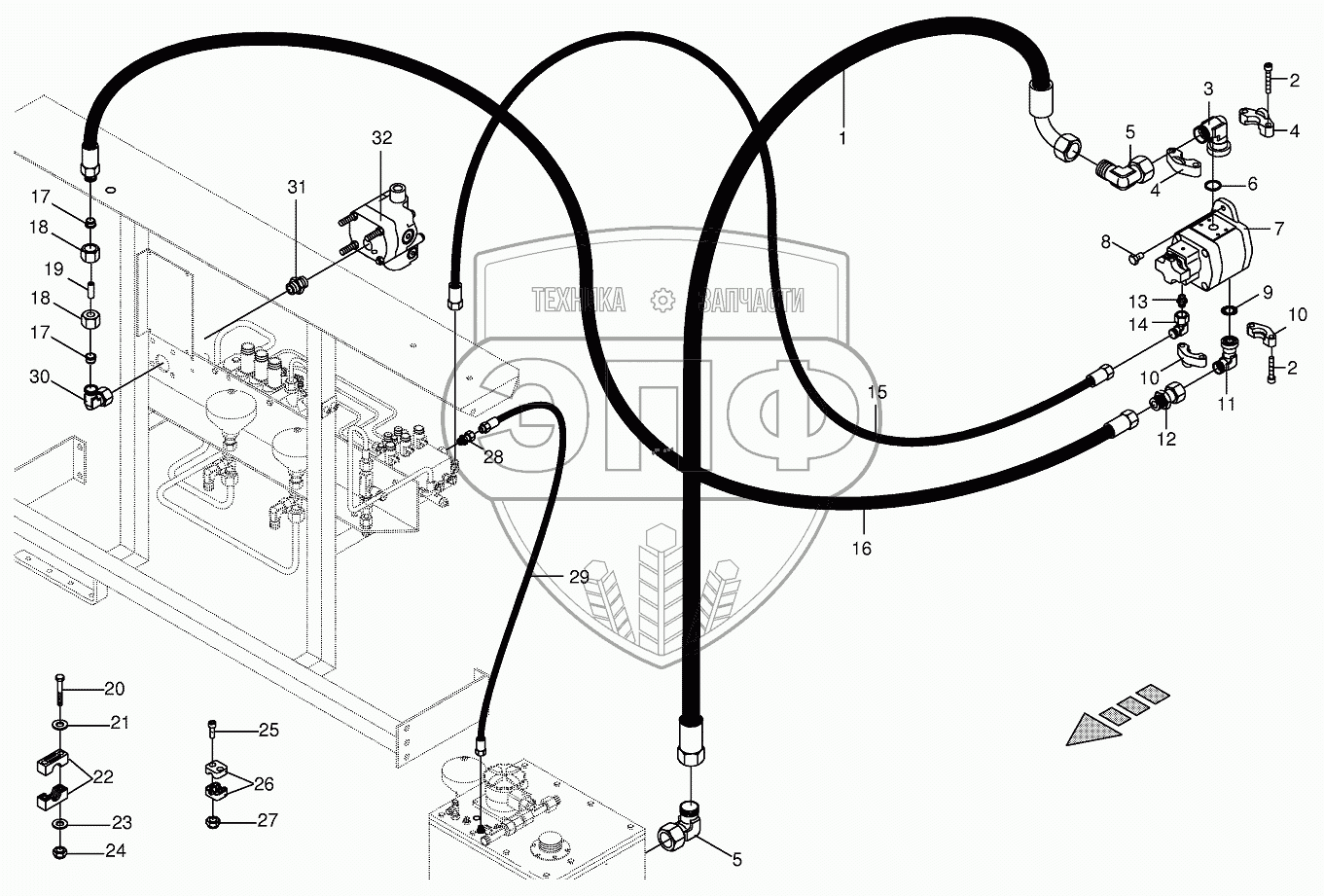

Каталог запасных частей к технике: KRONE BIG-M-I. Gear pump - 2 x
/133.gif)
1
2
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009011600 | 009011600 | Hex head bolt | Нет на складе | |
| 009196260 | 009196260 | Spare parts parcel | Нет на складе | |
| 1 | 009200211 | High pressure hose line | Нет на складе | |
| 2 | 009031080 | Allen screw | Нет на складе | |
| 3 | 009208530 | SAE-flange adapter | Нет на складе | |
| 4 | 009208570 | SAE-flange section | Нет на складе | |
| 5 | 009208220 | Angle lug | Нет на складе | |
| 6 | 270039240 | Flange gasket | Нет на складе | |
| 7 | 002296030 | Gear pump | Нет на складе | |
| 8 | 009002470 | Hex head bolt | Нет на складе | |
| 9 | 009375570 | O-ring | Нет на складе | |
| 10 | 009208830 | SAE-flange section | Нет на складе | |
| 11 | 009208820 | SAE-flange adapter | Нет на складе | |
| 12 | 009211840 | Reducer fitting | Нет на складе | |
| 13 | 009209011 | Male connector | Нет на складе | |
| 14 | 009210671 | Angle lug | Нет на складе | |
| 15 | 009210370 | High pressure hose line | Нет на складе | |
| 16 | 009210291 | High pressure hose line | Нет на складе | |
| 17 | 009210471 | Cutting ring | Нет на складе | |
| 18 | 009210430 | Nozzle disc cap | Нет на складе | |
| 19 | 002307440 | Double nipple | Нет на складе | |
| 20 | 009014470 | Hex head bolt | Нет на складе | |
| 21 | 009104140 | Washer | Нет на складе | |
| 22 | 009251500 | Tube clamp-2 halves | Нет на складе | |
| 23 | 009104140 | Washer | Нет на складе | |
| 24 | 009087580 | Locknut | Нет на складе | |
| 25 | 009030561 | Allen screw | Нет на складе | |
| 25 | 009030572 | Allen screw | Нет на складе | |
| 26 | 009251031 | Tube clamp-2 halves | Нет на складе | |
| 26 | 009251021 | Tube clamp-2 halves | Нет на складе | |
| 27 | 009087041 | Locknut | Нет на складе | |
| 28 | 009210931 | Male connector | Нет на складе | |
| 29 | 009210281 | High pressure hose line | Нет на складе | |
| 30 | 009210651 | Angle lug | Нет на складе | |
| 31 | 009209111 | Male connector | Нет на складе | |
| 32 | 002296050 | Storage charging valve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
