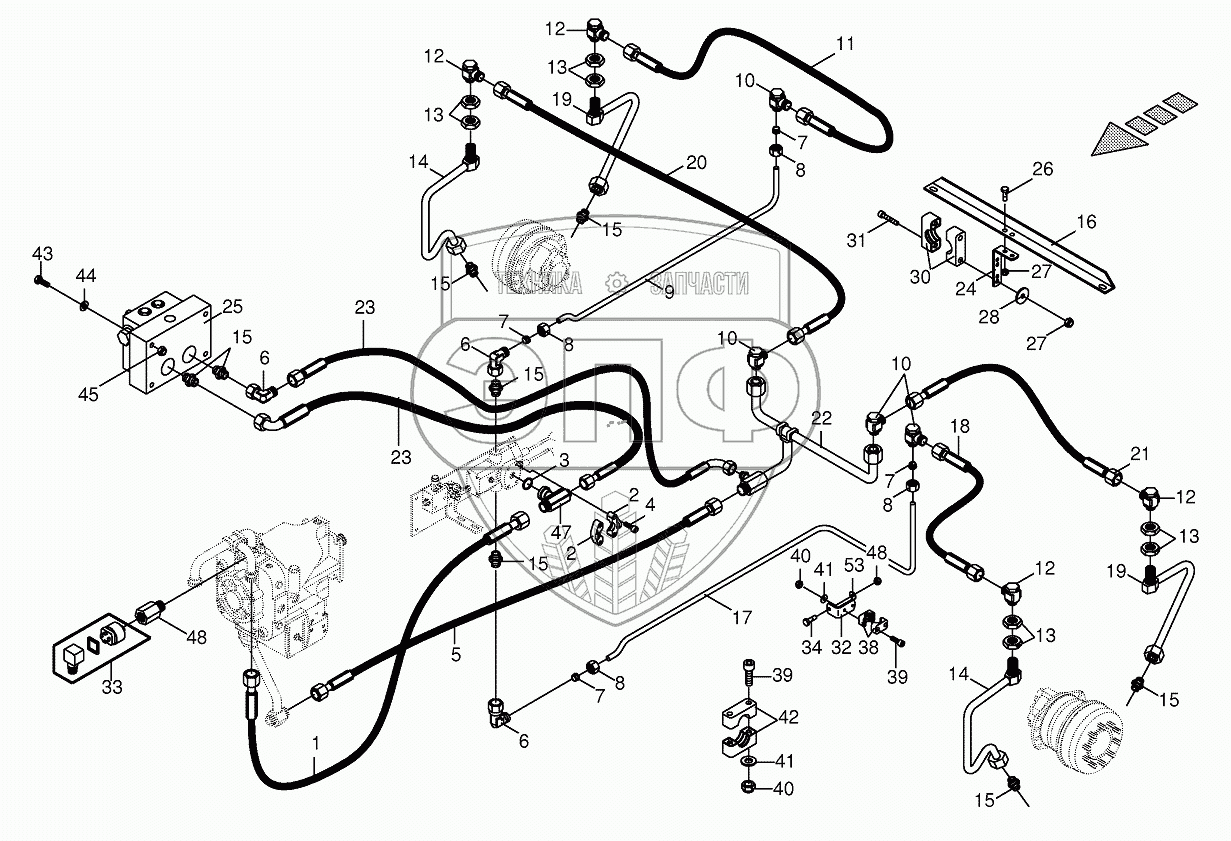

Каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive - rear
/148.gif)
1
2
2
3
4
5
6
6
6
7
7
7
7
8
8
8
8
9
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
27
28
30
31
32
33
34
38
39
39
40
40
41
41
42
43
44
45
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009197320 | 009197320 | Sealing set | Нет на складе | |
| 009197320 | 009197320 | Sealing set | Нет на складе | |
| 1 | 009200380 | High pressure hose line | Нет на складе | |
| 2 | 009208610 | SAE-flange section | Нет на складе | |
| 3 | 270039240 | Flange gasket | Нет на складе | |
| 4 | 009031431 | Allen screw | Нет на складе | |
| 5 | 009200280 | High pressure hose line | Нет на складе | |
| 6 | 009208260 | Angle lug | Нет на складе | |
| 7 | 009208090 | Cutting ring | Нет на складе | |
| 8 | 009208030 | Nozzle disc cap | Нет на складе | |
| 9 | 002310980 | Hydraulic line | Нет на складе | |
| 10 | 009208440 | Threaded union | Нет на складе | |
| 11 | 009200140 | High pressure hose line | Нет на складе | |
| 12 | 009208430 | Threaded union | Нет на складе | |
| 13 | 009085010 | Hex nut | Нет на складе | |
| 14 | 002297760 | Brazed union | Нет на складе | |
| 15 | 009208160 | Male connector | Нет на складе | |
| 16 | 002310330 | Angle | Нет на складе | |
| 17 | 002310990 | Hydraulic line | Нет на складе | |
| 18 | 009200170 | High pressure hose line | Нет на складе | |
| 19 | 002297770 | Brazed union | Нет на складе | |
| 20 | 009200150 | High pressure hose line | Нет на складе | |
| 21 | 009200160 | High pressure hose line | Нет на складе | |
| 22 | 002297750 | Hydraulic line | Нет на складе | |
| 23 | 009200200 | High pressure hose line | Нет на складе | |
| 24 | 002296350 | Support | Нет на складе | |
| 25 | 002310890 | Replacement block | Нет на складе | |
| 26 | 009006360 | Hex head bolt | Нет на складе | |
| 27 | 009087580 | Locknut | Нет на складе | |
| 28 | 009103530 | Washer | Нет на складе | |
| 30 | 009251500 | Tube clamp-2 halves | Нет на складе | |
| 31 | 009031161 | Allen screw | Нет на складе | |
| 32 | 002297280 | Support clamp | Нет на складе | |
| 33 | 003022570 | Pressure transformer | Нет на складе | |
| 34 | 009016131 | Hex head bolt | Нет на складе | |
| 38 | 009251031 | Tube clamp-2 halves | Нет на складе | |
| 39 | 009030511 | Allen screw | Нет на складе | |
| 40 | 009087041 | Locknut | Нет на складе | |
| 41 | 009103511 | Washer | Нет на складе | |
| 42 | 009251470 | Tube clamp-2 halves | Нет на складе | |
| 43 | 009010461 | Hex head bolt | Нет на складе | |
| 44 | 009087060 | Locknut | Нет на складе | |
| 45 | 009106030 | Washer | Нет на складе | |
| 47 | 002310900 | T-Distributor | Нет на складе | |
| 48 | 009199140 | Reducer fitting | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
