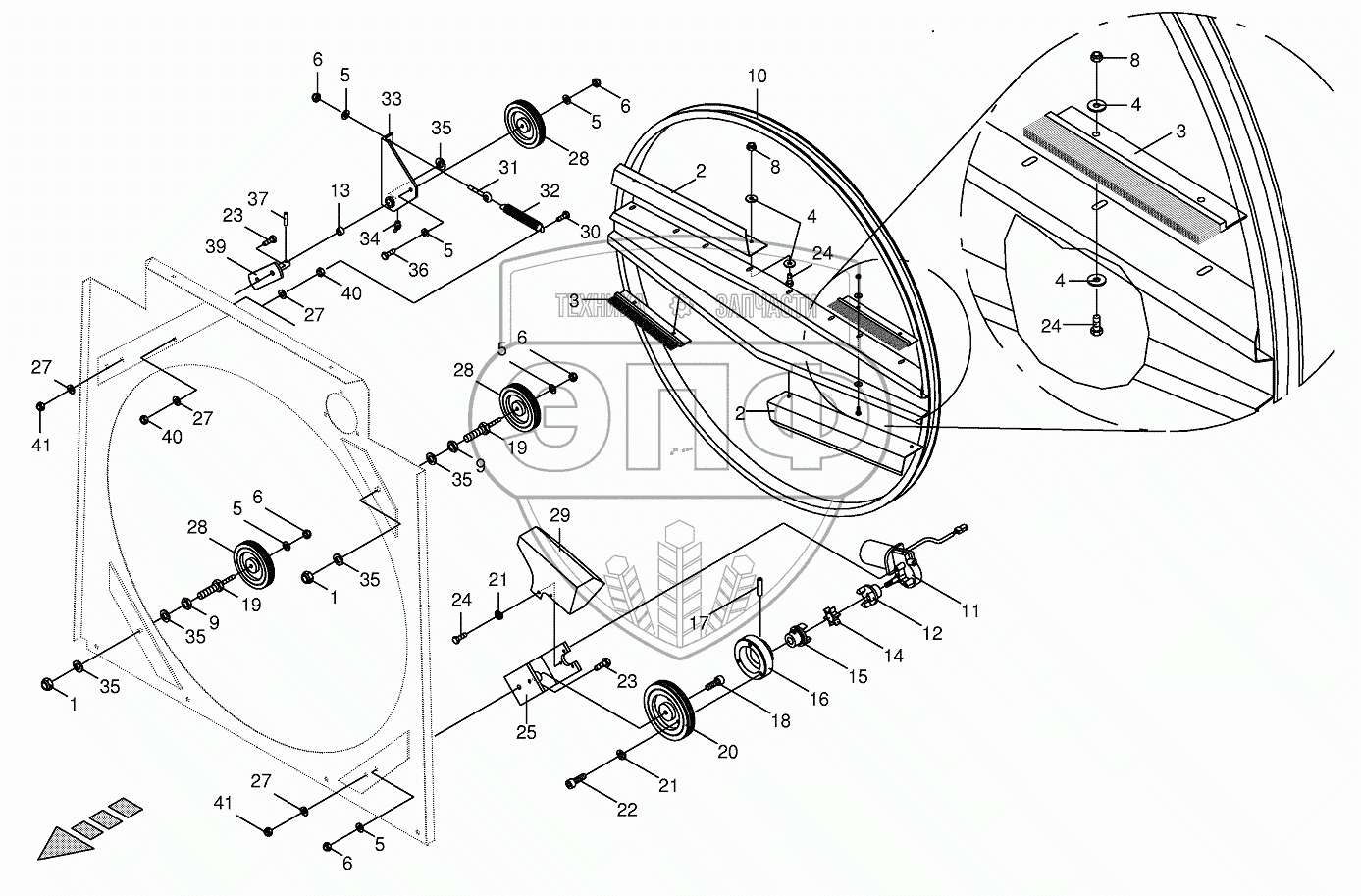

Каталог запасных частей к технике: KRONE BIG-M-I. Suction
/77.gif)
1
1
2
2
3
3
4
4
4
5
5
5
5
5
5
6
6
6
6
6
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
23
24
24
24
25
27
27
27
27
28
28
28
29
30
31
32
33
34
35
35
35
35
35
36
37
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087161 | Locknut | Нет на складе | |
| 2 | 002311650 | Plate | Нет на складе | |
| 3 | 002311620 | Brush | Нет на складе | |
| 4 | 009103511 | Washer | Нет на складе | |
| 5 | 009106030 | Washer | Нет на складе | |
| 6 | 009087060 | Locknut | Нет на складе | |
| 8 | 009087041 | Locknut | Нет на складе | |
| 9 | 009086200 | Hex nut-low form | Нет на складе | |
| 10 | 002311150 | Suction arm | Нет на складе | |
| 11 | 003023860 | D.C. motor | Нет на складе | |
| 12 | 002310100 | Clutch | Нет на складе | |
| 13 | 009349000 | Bearing bush | Нет на складе | |
| 14 | 009389280 | Tooth rim | Нет на складе | |
| 15 | 002310090 | Clutch | Нет на складе | |
| 16 | 002308700 | Tappet | Нет на складе | |
| 17 | 009126462 | Roll pin | Нет на складе | |
| 18 | 009030890 | Allen screw | Нет на складе | |
| 19 | 002312300 | Threaded bolt | Нет на складе | |
| 20 | 002310130 | Solid rubber wheel | Нет на складе | |
| 21 | 009100320 | Spring washer | Нет на складе | |
| 22 | 009030431 | Allen screw | Нет на складе | |
| 23 | 009006380 | Hex head bolt | Нет на складе | |
| 24 | 009006070 | Hex head bolt | Нет на складе | |
| 25 | 002309660 | Support | Нет на складе | |
| 27 | 009104140 | Washer | Нет на складе | |
| 28 | 009400310 | Solid rubber wheel | Нет на складе | |
| 29 | 002312180 | Guard motor | Нет на складе | |
| 30 | 009014360 | Hex head bolt | Нет на складе | |
| 31 | 009183100 | Eye screw | Нет на складе | |
| 32 | 003419141 | Теnsiоn spring | Нет на складе | |
| 33 | 002308870 | Tension arm | Нет на складе | |
| 34 | 009191060 | Grease niple | Нет на складе | |
| 35 | 009103031 | Washer | Нет на складе | |
| 36 | 009010461 | Hex head bolt | Нет на складе | |
| 37 | 009126412 | Roll pin | Нет на складе | |
| 39 | 002308630 | Support | Нет на складе | |
| 40 | 009082120 | Hex nut | Нет на складе | |
| 41 | 009087580 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
