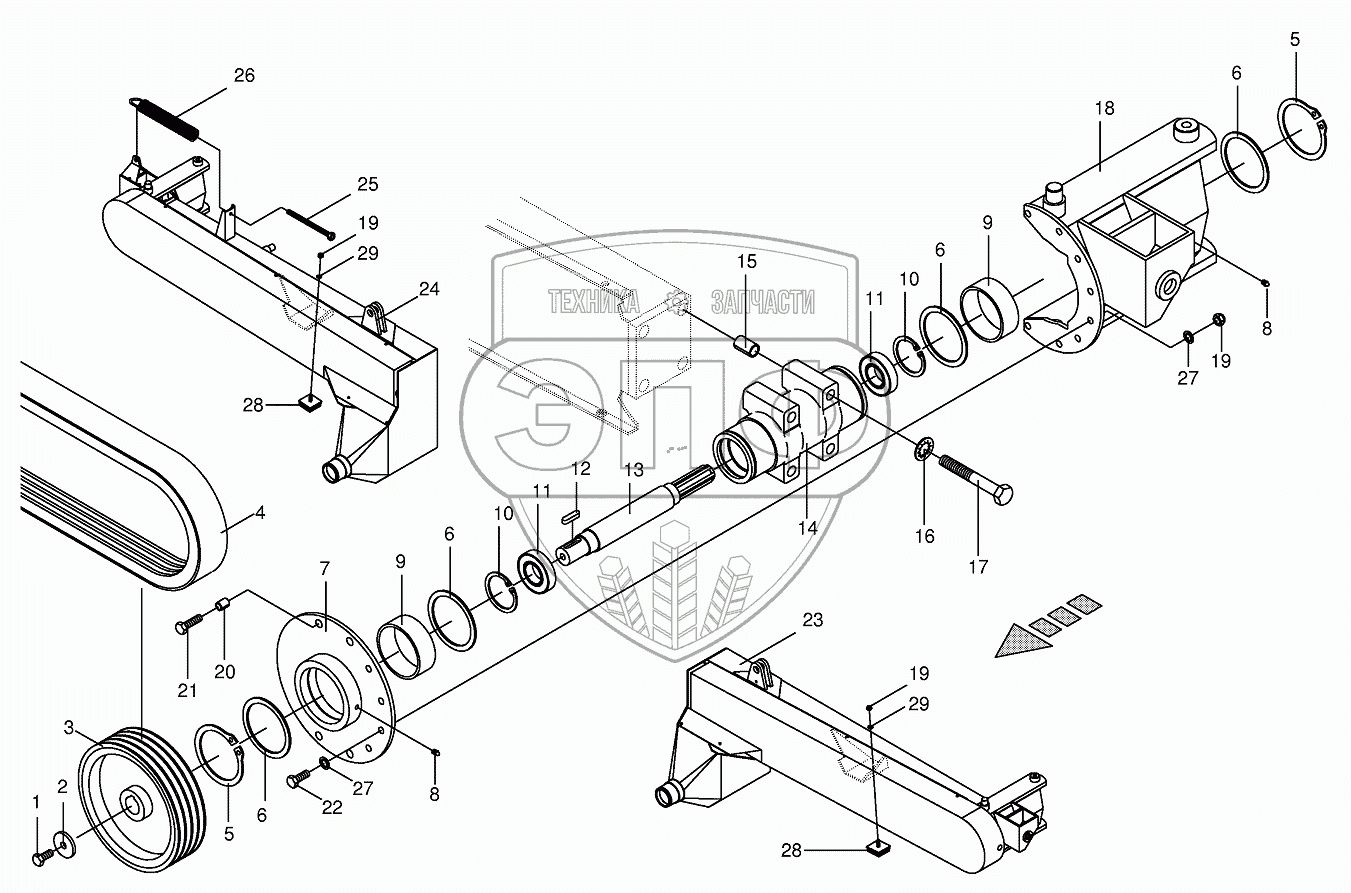

Каталог запасных частей к технике: KRONE BIG-M-I. Universal joint support installed
/55.gif)
1
2
3
4
5
5
6
6
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009110290 | 009110290 | Shim ring | Нет на складе | |
| 009110270 | 009110270 | Shim ring | Нет на складе | |
| 009215161 | 009215161 | Power band | Нет на складе | |
| 1 | 009006560 | Hex head bolt | Нет на складе | |
| 2 | 002291110 | Washer | Нет на складе | |
| 3 | 001513295 | V-belt pulley | Нет на складе | |
| 4 | 009215240 | Power band-left | Нет на складе | |
| 5 | 009115090 | Circlip | Нет на складе | |
| 6 | 009107600 | Supporting disc | Нет на складе | |
| 7 | 002294287 | Bearing flange | Нет на складе | |
| 8 | 009191050 | Grease niple | Нет на складе | |
| 9 | 001394950 | Red bronze bushing | Нет на складе | |
| 10 | 009116730 | Circlip | Нет на складе | |
| 11 | 009303260 | Grооvеd bаll bеаring | Нет на складе | |
| 12 | 009151220 | Fit-in key | Нет на складе | |
| 13 | 002294275 | Shaft | Нет на складе | |
| 14 | 002300570 | Bearing tube | Нет на складе | |
| 15 | 009125330 | Roll pin | Нет на складе | |
| 16 | 009099131 | Detent edged washer | Нет на складе | |
| 17 | 009012143 | Hex head bolt | Нет на складе | |
| 18 | 002294250 | Cardan truss-left | Нет на складе | |
| 18 | 002294260 | Cardan truss-right | Нет на складе | |
| 19 | 009087010 | Locknut | Нет на складе | |
| 20 | 009125071 | Roll pin | Нет на складе | |
| 21 | 009014510 | Hex head bolt | Нет на складе | |
| 22 | 009006580 | Hex head bolt | Нет на складе | |
| 23 | 002312600 | Extension arm-left, assembled | Нет на складе | |
| 24 | 002312610 | Extension arm-right, assembled | Нет на складе | |
| 25 | 002298880 | Spindle | Нет на складе | |
| 26 | 001514031 | Tension spring | Нет на складе | |
| 27 | 009099101 | Detent edged washer | Нет на складе | |
| 28 | 009242180 | Rubber pad | Нет на складе | |
| 29 | 009105061 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
