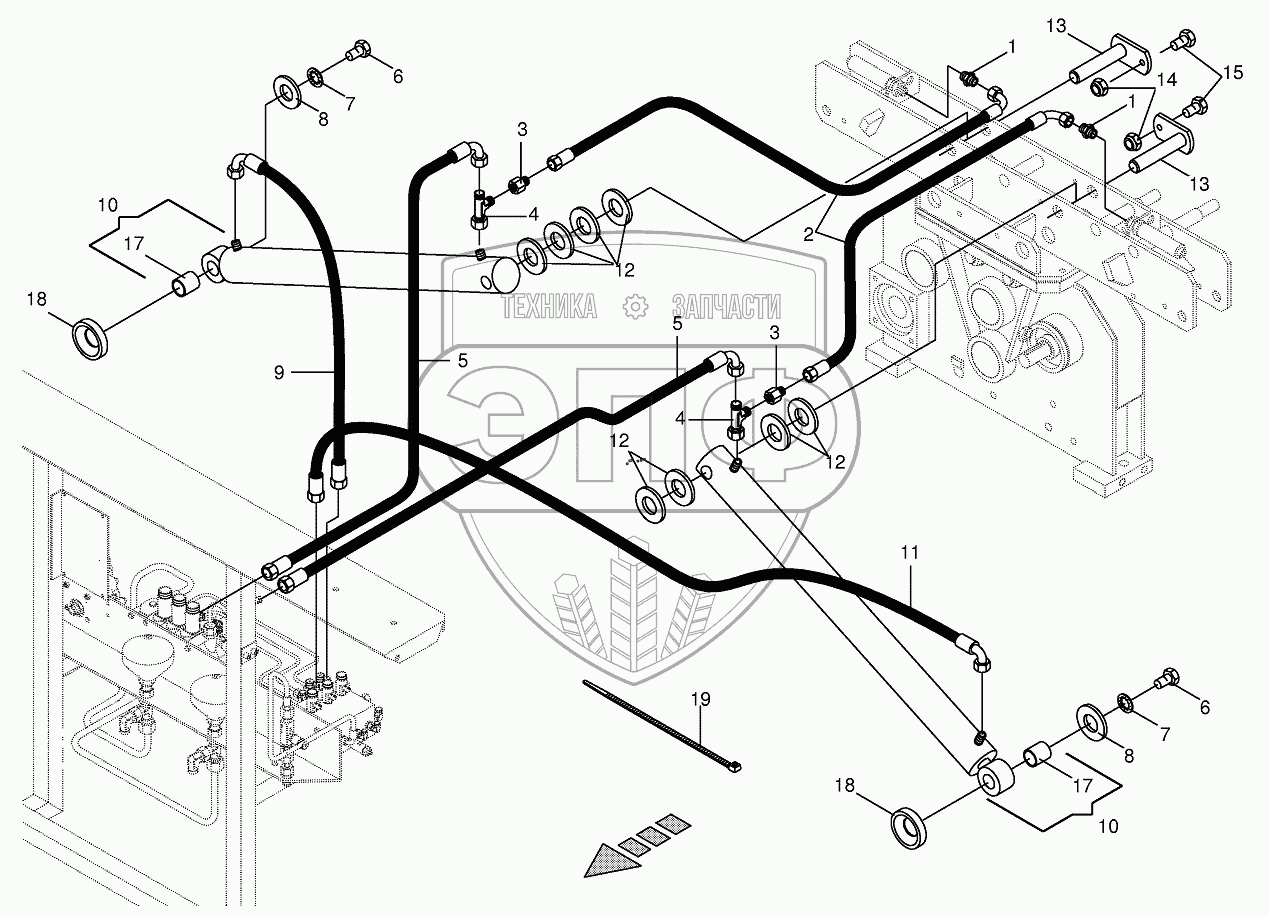

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydraulics - hydraulic ram
/139.gif)
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
12
12
12
13
13
14
15
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009118090 | 009118090 | Snap ring | Нет на складе | |
| 009187730 | 009187730 | Sealing set | Нет на складе | |
| 1 | 009210592 | Male connector | Нет на складе | |
| 2 | 009209770 | High pressure hose line | Нет на складе | |
| 3 | 009210831 | Reducer fitting | Нет на складе | |
| 4 | 009210791 | Adjustable L connection | Нет на складе | |
| 5 | 009212581 | High pressure hose line | Нет на складе | |
| 6 | 009006570 | Hex head bolt | Нет на складе | |
| 7 | 009099101 | Detent edged washer | Нет на складе | |
| 8 | 009106420 | Washer | Нет на складе | |
| 9 | 009209890 | High pressure hose line | Нет на складе | |
| 10 | 009212822 | Hydraulic cylinder | Нет на складе | |
| 11 | 009210041 | High pressure hose line | Нет на складе | |
| 12 | 009105152 | Washer | Нет на складе | |
| 13 | 002291300 | Pin | Нет на складе | |
| 14 | 009087580 | Locknut | Нет на складе | |
| 15 | 009006370 | Hex head bolt | Нет на складе | |
| 17 | 009349550 | Bushing | Нет на складе | |
| 18 | 002312190 | Spacing washer | Нет на складе | |
| 19 | 009226720 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
