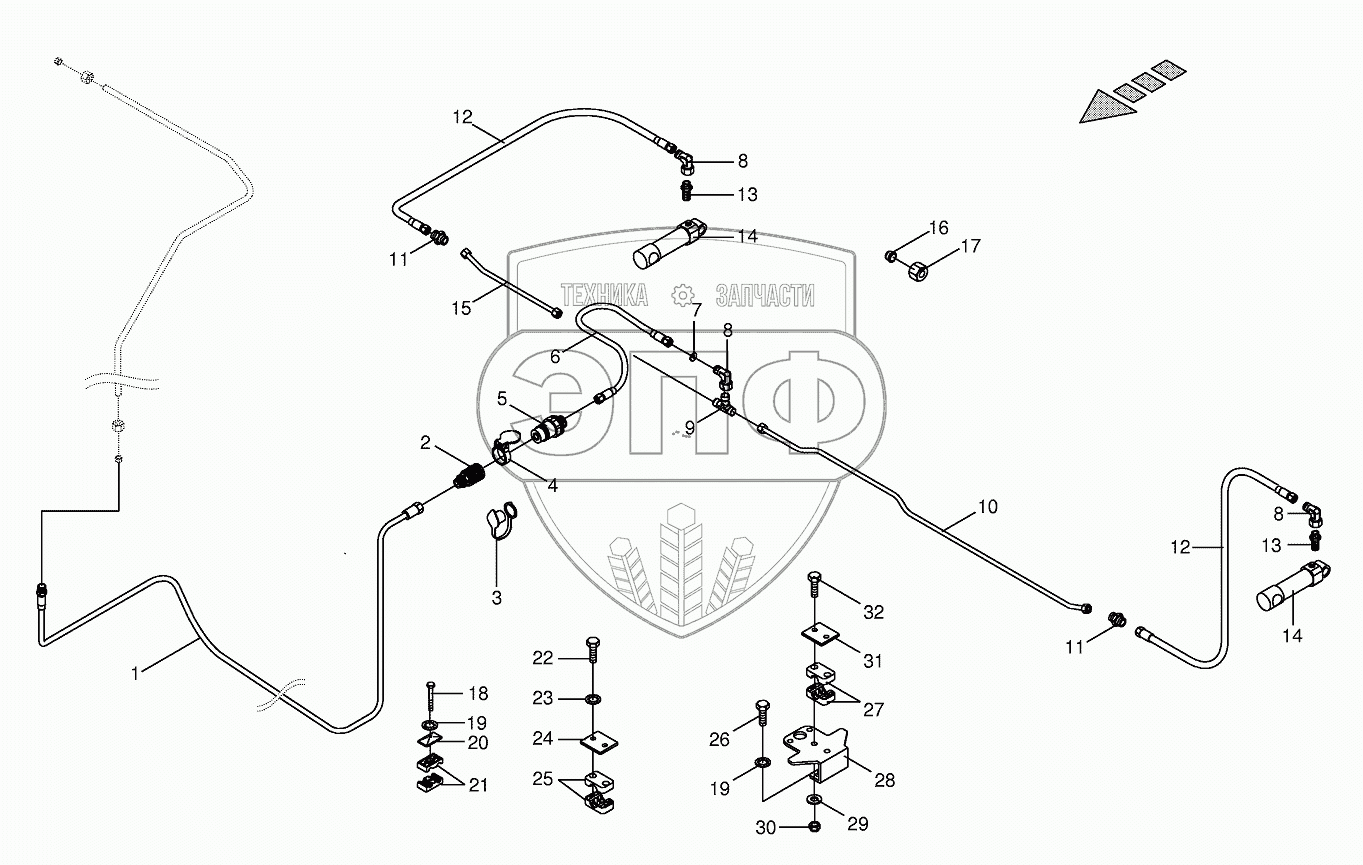

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Auger Hood-CRI
1
2
3
4
5
6
7
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009200652 | High pressure hose line | Нет на складе | |
| 2 | 009193230 | Sleeve | Нет на складе | |
| 3 | 009211760 | Dust cap-red | Нет на складе | |
| 4 | 009211711 | Dust cap-red | Нет на складе | |
| 5 | 009211450 | Connector plug | Нет на складе | |
| 6 | 009209710 | High pressure hose line | Нет на складе | |
| 7 | 003406872 | Throttling disc | Нет на складе | |
| 8 | 009210671 | Angle lug | Нет на складе | |
| 9 | 009210711 | T connector | Нет на складе | |
| 10 | 200102100 | Hydraulic line-incl. nozzle disc cap, cutting ring-left | Нет на складе | |
| 10 | 200102110 | Hydraulic line-incl. nozzle disc cap, cutting ring-right | Нет на складе | |
| 11 | 009210541 | Connector | Нет на складе | |
| 12 | 009209710 | High pressure hose line | Нет на складе | |
| 13 | 009196300 | Male connector | Нет на складе | |
| 14 | 009188050 | Sealing set | Нет на складе | |
| 15 | 002337630 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 16 | 009210461 | Cutting ring | Нет на складе | |
| 17 | 009212060 | Nozzle disc cap | Нет на складе | |
| 18 | 009002440 | Hex head bolt | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 009251340 | Cover plate | Нет на складе | |
| 21 | 009251080 | Tube clamp-2 halves | Нет на складе | |
| 22 | 009010281 | Hex head bolt | Нет на складе | |
| 23 | 009099061 | Detent edged washer | Нет на складе | |
| 24 | 009251360 | Cover plate | Нет на складе | |
| 25 | 009251071 | Tube clamp-2 halves | Нет на складе | |
| 26 | 009006140 | Hex head bolt | Нет на складе | |
| 26 | 009006140 | Hex head bolt | Нет на складе | |
| 27 | 009251021 | Tube clamp-2 halves | Нет на складе | |
| 27 | 009251021 | Tube clamp-2 halves | Нет на складе | |
| 28 | 200100610 | Sensor support | Нет на складе | |
| 28 | 200100610 | Sensor support | Нет на складе | |
| 29 | 009104111 | Washer | Нет на складе | |
| 30 | 009087041 | Locknut | Нет на складе | |
| 30 | 009087041 | Locknut | Нет на складе | |
| 31 | 009251450 | Cover plate | Нет на складе | |
| 31 | 009251450 | Cover plate | Нет на складе | |
| 32 | 009010342 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
