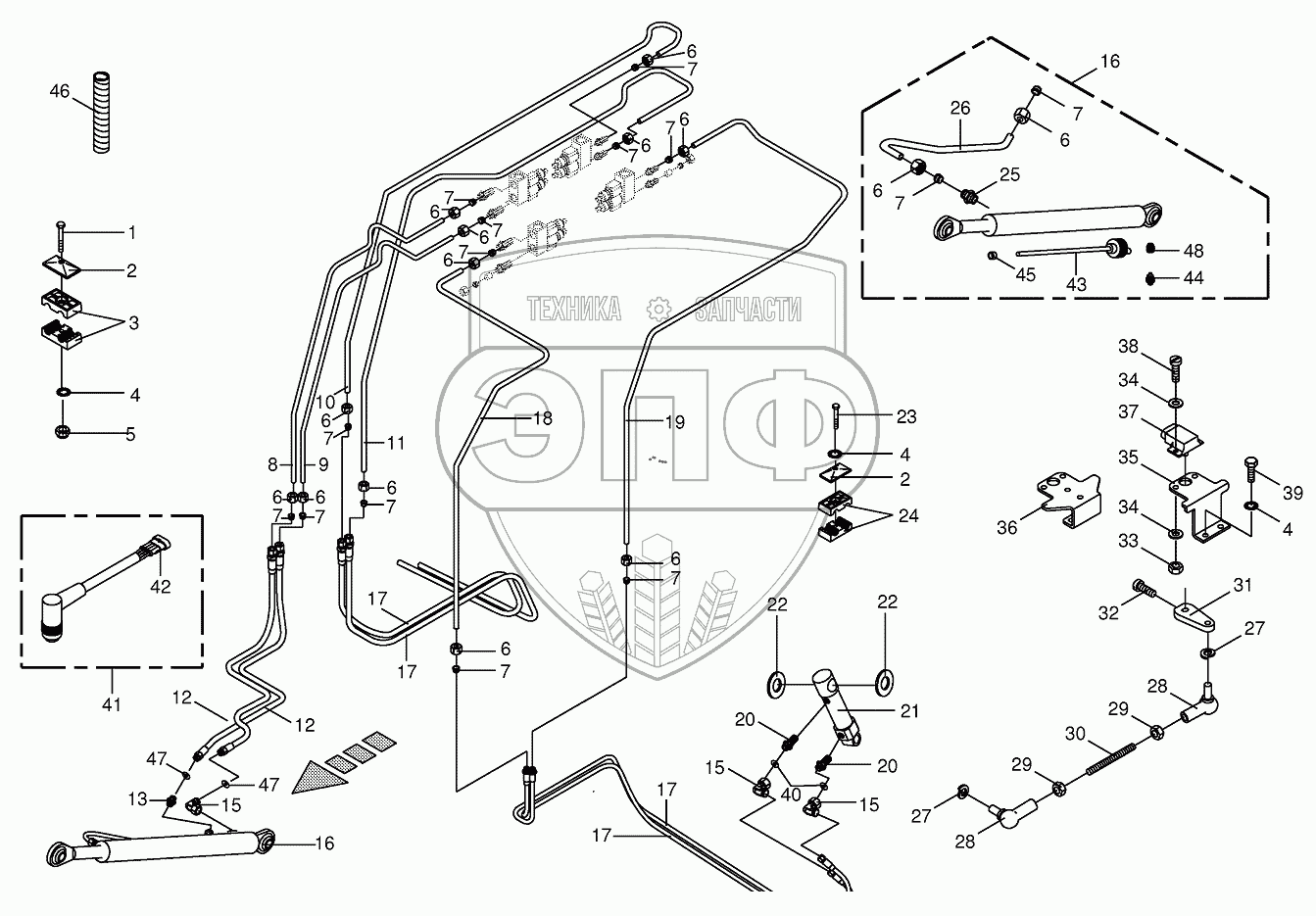

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics cutting height optional
1
1
1
2
2
3
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13
15
15
15
16
16
17
17
17
17
18
19
20
20
21
22
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270128640 | 270128640 | Ball joint eye | Нет на складе | |
| 009188170 | 009188170 | Sealing set | Нет на складе | |
| 270181110 | 270181110 | Spacer sleeve | Нет на складе | |
| 270005441 | 270005441 | Sealing set | Нет на складе | |
| 1 | 009010081 | Hex head bolt | Нет на складе | |
| 1 | 009010481 | Hex head bolt | Нет на складе | |
| 1 | 009010100 | Hex head bolt | Нет на складе | |
| 2 | 009251340 | Cover plate | Нет на складе | |
| 3 | 009251050 | Tube clamp-2 halves | Нет на складе | |
| 4 | 009099081 | Detent edged washer | Нет на складе | |
| 5 | 009087060 | Locknut | Нет на складе | |
| 6 | 009212060 | Nozzle disc cap | Нет на складе | |
| 7 | 009210461 | Cutting ring | Нет на складе | |
| 8 | 002334562 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 9 | 002334572 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 10 | 002334322 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 11 | 002334332 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 12 | 009209700 | High pressure hose line | Нет на складе | |
| 13 | 009210541 | Connector | Нет на складе | |
| 15 | 009210671 | Angle lug | Нет на складе | |
| 16 | 009185540 | Hydraulic cylinder | Нет на складе | |
| 17 | 009200652 | High pressure hose line | Нет на складе | |
| 18 | 002337220 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 19 | 002337232 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 20 | 009209011 | Male connector | Нет на складе | |
| 21 | 002333532 | Hydraulic cylinder | Нет на складе | |
| 22 | 009105141 | Washer | Нет на складе | |
| 23 | 009002010 | Hex head bolt | Нет на складе | |
| 24 | 009251080 | Tube clamp-2 halves | Нет на складе | |
| 25 | 009208180 | Male connector | Нет на складе | |
| 26 | 009193440 | Hydraulic line | Нет на складе | |
| 27 | 009100310 | Spring washer | Нет на складе | |
| 28 | 009271140 | Link | Нет на складе | |
| 29 | 009082071 | Hex nut | Нет на складе | |
| 30 | 003526941 | Coupler | Нет на складе | |
| 31 | 200100650 | Lever | Нет на складе | |
| 32 | 009034220 | Allen screw | Нет на складе | |
| 33 | 009080061 | Hex nut | Нет на складе | |
| 34 | 009103250 | Washer | Нет на складе | |
| 35 | 200100620 | Sensor support | Нет на складе | |
| 36 | 200100610 | Sensor support | Нет на складе | |
| 37 | 003031460 | Hall sensor | Нет на складе | |
| 38 | 009034271 | Allen screw | Нет на складе | |
| 39 | 009006140 | Hex head bolt | Нет на складе | |
| 40 | 270006670 | Throttling disc | Нет на складе | |
| 41 | 003031721 | Adapter wire-4-pole | Нет на складе | |
| 42 | 003023540 | Coupling socket-4-pole | Нет на складе | |
| 43 | 270034140 | Position sensor | Нет на складе | |
| 44 | 270034160 | Plug-5-pole | Нет на складе | |
| 45 | 270034150 | Position solenoid | Нет на складе | |
| 46 | 270039740 | Spiral strip -ld.-no.=1m | Нет на складе | |
| 47 | 009193210 | Throttling disc | Нет на складе | |
| 48 | 270053640 | Plug retainer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
