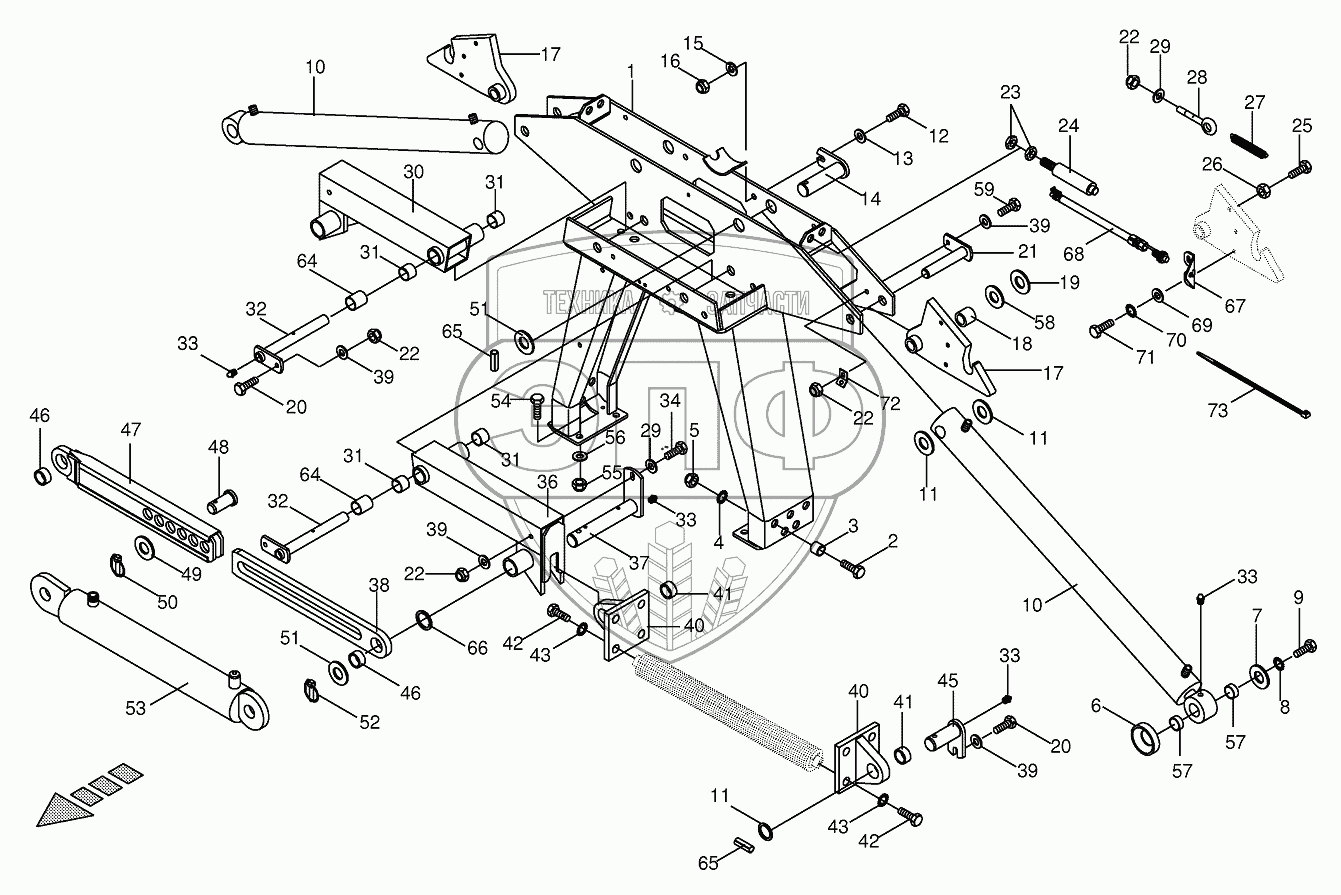

Каталог запасных частей к технике: KRONE BIG-M-II. Portal cpl.
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
22
22
22
23
24
25
26
27
28
29
29
30
31
31
31
31
32
32
33
33
33
33
34
36
37
38
39
39
39
39
40
40
41
41
42
42
43
43
45
46
46
47
48
49
50
51
51
52
53
54
55
56
57
57
58
59
64
64
65
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188090 | 009188090 | Sealing set | Нет на складе | |
| 009214171 | 009214171 | Sealing set | Нет на складе | |
| 009187951 | 009187951 | Sealing set | Нет на складе | |
| 1 | 002337572 | Portal | Нет на складе | |
| 2 | 009005100 | Hex head bolt | Нет на складе | |
| 3 | 002326874 | Spacer bushing | Нет на складе | |
| 4 | 009099131 | Detent edged washer | Нет на складе | |
| 5 | 009087221 | Locknut | Нет на складе | |
| 6 | 002325101 | Spacing washer | Нет на складе | |
| 7 | 009106420 | Washer | Нет на складе | |
| 8 | 009099101 | Detent edged washer | Нет на складе | |
| 9 | 009006570 | Hex head bolt | Нет на складе | |
| 10 | 009184774 | Hydraulic cylinder | Нет на складе | |
| 11 | 009103340 | Washer | Нет на складе | |
| 12 | 009006580 | Hex head bolt | Нет на складе | |
| 13 | 009105061 | Washer | Нет на складе | |
| 14 | 002317252 | Pin | Нет на складе | |
| 15 | 009106090 | Washer | Нет на складе | |
| 16 | 009087010 | Locknut | Нет на складе | |
| 17 | 002291288 | Ratchet | Нет на складе | |
| 18 | 002298520 | Spacer bushing | Нет на складе | |
| 19 | 009105141 | Washer | Нет на складе | |
| 20 | 009006370 | Hex head bolt | Нет на складе | |
| 21 | 002291292 | Pin | Нет на складе | |
| 22 | 009087580 | Locknut | Нет на складе | |
| 23 | 009085251 | Hex nut-low form | Нет на складе | |
| 24 | 002793680 | Hydraulic cylinder | Нет на складе | |
| 25 | 009014350 | Hex head bolt | Нет на складе | |
| 26 | 009082120 | Hex nut | Нет на складе | |
| 27 | 002772381 | Tension spring | Нет на складе | |
| 28 | 009053370 | Eye screw | Нет на складе | |
| 29 | 009103530 | Washer | Нет на складе | |
| 30 | 002328070 | Rocker-right, incl. bushing | Нет на складе | |
| 31 | 009349170 | Bearing bush | Нет на складе | |
| 32 | 002335671 | Pin | Нет на складе | |
| 33 | 009191050 | Grease niple | Нет на складе | |
| 34 | 009010721 | Hex head bolt | Нет на складе | |
| 36 | 002328040 | Rocker-left, incl. bushing | Нет на складе | |
| 37 | 002327952 | Pin | Нет на складе | |
| 38 | 002330832 | Strut-incl. bushing | Нет на складе | |
| 39 | 009104140 | Washer | Нет на складе | |
| 40 | 002298270 | Rack | Нет на складе | |
| 41 | 009349300 | Bearing bush | Нет на складе | |
| 42 | 009003801 | Hex head bolt | Нет на складе | |
| 43 | 009099131 | Detent edged washer | Нет на складе | |
| 45 | 002298311 | Pin | Нет на складе | |
| 46 | 009349450 | Bearing bush | Нет на складе | |
| 47 | 002330783 | Strut-incl. bushing | Нет на складе | |
| 48 | 002306570 | Pin with head | Нет на складе | |
| 49 | 009107021 | Supporting disc | Нет на складе | |
| 50 | 009170061 | Linch pin | Нет на складе | |
| 51 | 009103340 | Washer | Нет на складе | |
| 52 | 009170122 | Linch pin | Нет на складе | |
| 53 | 009185371 | Hydraulic cylinder-optional | Нет на складе | |
| 54 | 009006750 | Hex head bolt | Нет на складе | |
| 55 | 009087190 | Locknut | Нет на складе | |
| 56 | 009103031 | Washer | Нет на складе | |
| 57 | 270001780 | Bearing bush | Нет на складе | |
| 58 | 009108451 | Shim ring | Нет на складе | |
| 59 | 009006380 | Hex head bolt | Нет на складе | |
| 64 | 001539240 | Runner | Нет на складе | |
| 65 | 009127182 | Roll pin | Нет на складе | |
| 66 | 009111361 | Shim ring | Нет на складе | |
| 67 | 200122390 | Sensor support | Нет на складе | |
| 68 | 003024091 | Namursensor | Нет на складе | |
| 69 | 009106030 | Washer | Нет на складе | |
| 70 | 009099081 | Detent edged washer | Нет на складе | |
| 71 | 009006140 | Hex head bolt | Нет на складе | |
| 72 | 003367351 | Holding plate | Нет на складе | |
| 73 | 009226731 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
