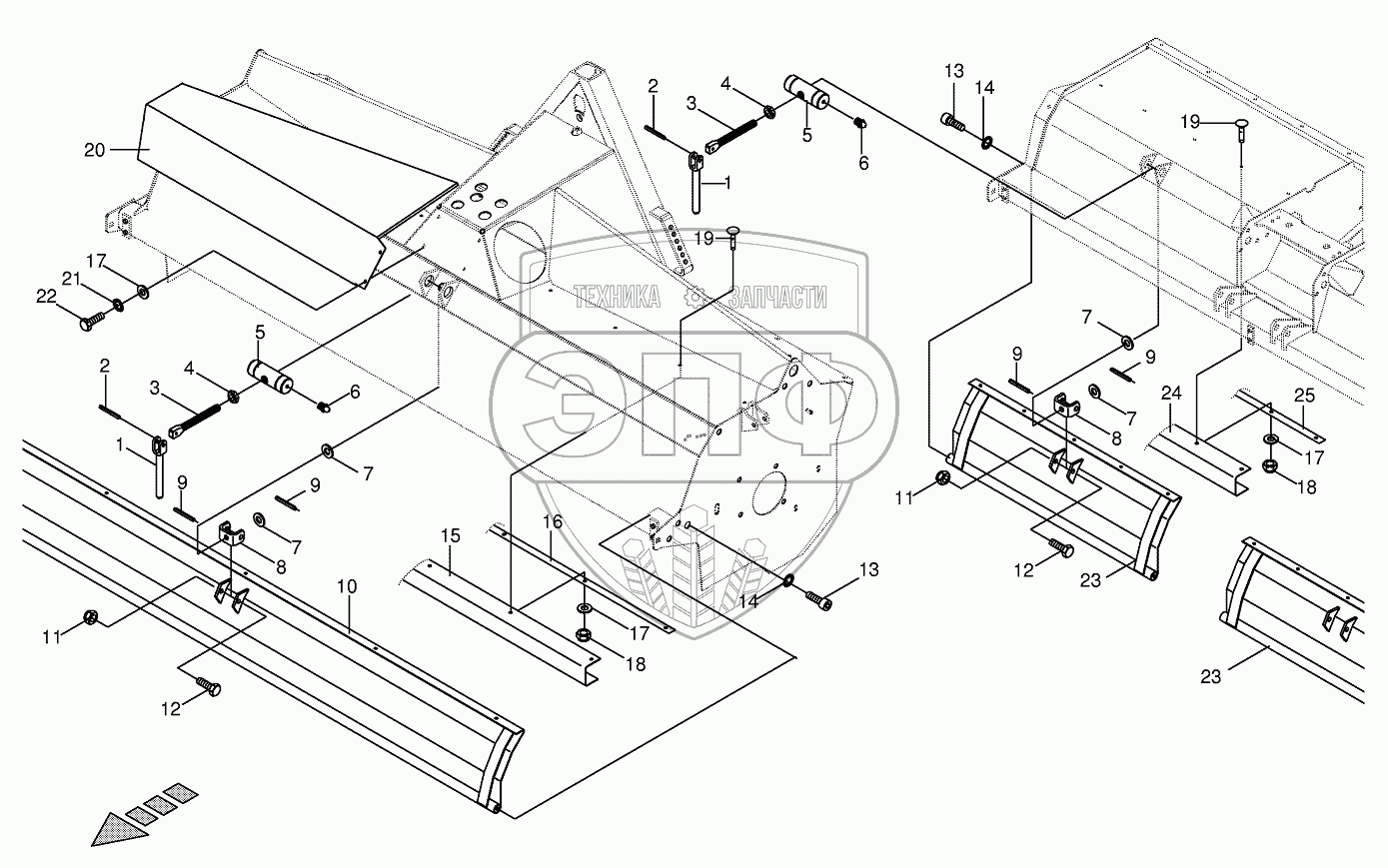

Каталог запасных частей к технике: KRONE BIG-M-II. Chequered plate-front/lateral
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
9
10
11
11
12
12
13
13
14
14
15
16
17
17
17
18
18
19
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00620571 | Handle | Нет на складе | |
| 2 | 009126712 | Roll pin | Нет на складе | |
| 3 | 002535161 | Spindle | Нет на складе | |
| 4 | 009085251 | Hex nut-low form | Нет на складе | |
| 5 | 002503730 | Coupling female | Нет на складе | |
| 6 | 009191050 | Grease niple | Нет на складе | |
| 7 | 009105122 | Washer | Нет на складе | |
| 8 | 002535151 | U-bow | Нет на складе | |
| 9 | 009126701 | Roll pin | Нет на складе | |
| 10 | 002534231 | Chequered plate | Нет на складе | |
| 11 | 009087161 | Locknut | Нет на складе | |
| 12 | 009003490 | Hex head bolt | Нет на складе | |
| 13 | 009032050 | Allen screw | Нет на складе | |
| 14 | 009099041 | Detent edged washer | Нет на складе | |
| 15 | 002562210 | Plastic cloth | Нет на складе | |
| 16 | 002562220 | Clamping strap | Нет на складе | |
| 17 | 009106030 | Washer | Нет на складе | |
| 18 | 009087060 | Locknut | Нет на складе | |
| 19 | 009049512 | Coach bolt | Нет на складе | |
| 20 | 002566622 | Guard-right | Нет на складе | |
| 20 | 002566612 | Guard-left | Нет на складе | |
| 21 | 009099081 | Detent edged washer | Нет на складе | |
| 22 | 009006160 | Hex head bolt | Нет на складе | |
| 23 | 002320652 | Chequered plate-lateral | Нет на складе | |
| 24 | 002320680 | Plastic cloth | Нет на складе | |
| 25 | 002320690 | Clamping strap | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
