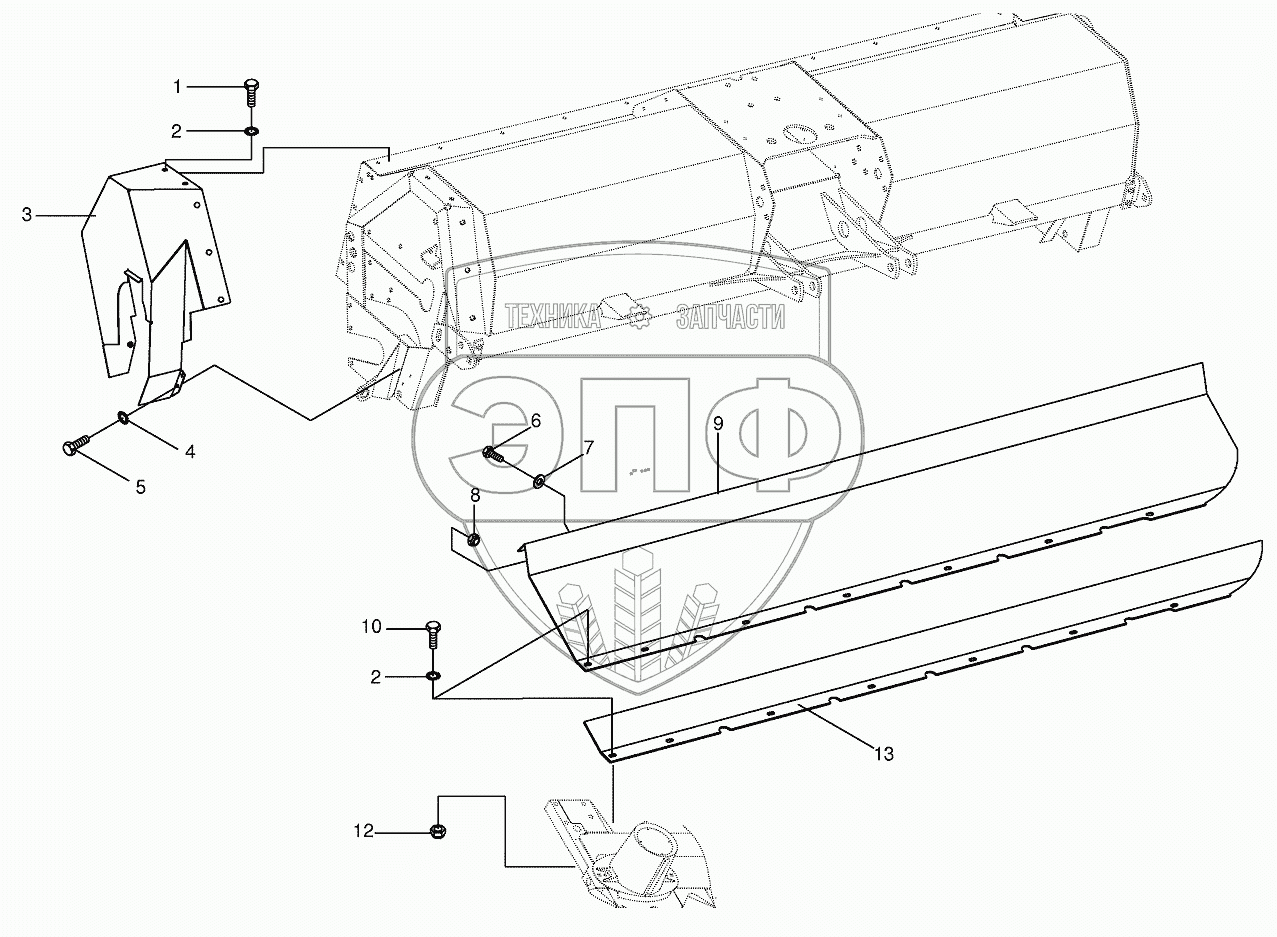

Каталог запасных частей к технике: KRONE BIG-M-II. Conditioner plate / Guard plate -right
1
2
2
3
4
5
6
7
8
9
10
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006530 | Hex head bolt | Нет на складе | |
| 2 | 009099101 | Detent edged washer | Нет на складе | |
| 3 | 002584590 | Guard plate-right | Нет на складе | |
| 4 | 009099081 | Detent edged washer | Нет на складе | |
| 5 | 009006100 | Hex head bolt | Нет на складе | |
| 6 | 009006340 | Hex head bolt | Нет на складе | |
| 7 | 009103530 | Washer | Нет на складе | |
| 8 | 009087580 | Locknut | Нет на складе | |
| 9 | 002585630 | Conditioner plate | Нет на складе | |
| 10 | 009040060 | Countersunkscrew | Нет на складе | |
| 12 | 009087010 | Locknut | Нет на складе | |
| 13 | 002585640 | Guide plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
