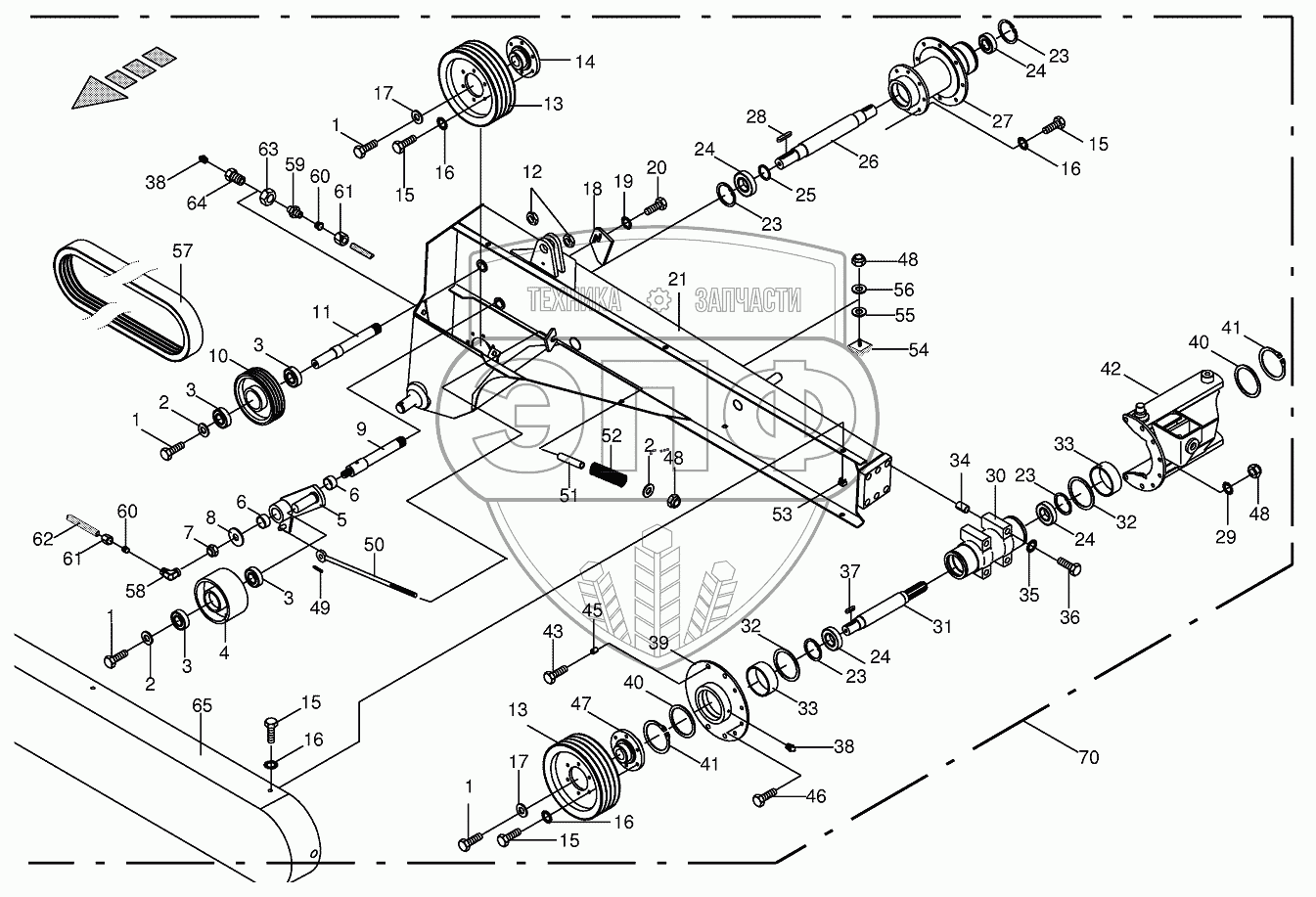

Каталог запасных частей к технике: KRONE BIG-M-II. Control lever cpl.- left
1
1
1
1
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
16
16
16
17
17
18
19
20
21
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
38
39
40
40
40
40
41
41
42
43
45
46
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
61
62
63
64
65
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006560 | Hex head bolt | Нет на складе | |
| 2 | 009106090 | Washer | Нет на складе | |
| 3 | 009303640 | Grooved ball bearing | Нет на складе | |
| 4 | 002292870 | Jockey pulley | Нет на складе | |
| 5 | 002292780 | Tension lever-incl. bushing | Нет на складе | |
| 6 | 009349300 | Bearing bush | Нет на складе | |
| 7 | 009087210 | Locknut | Нет на складе | |
| 8 | 009103310 | Washer | Нет на складе | |
| 9 | 002292760 | Bearing bolt | Нет на складе | |
| 10 | 002334410 | V-belt pulley | Нет на складе | |
| 11 | 002292754 | Bearing bolt | Нет на складе | |
| 12 | 009085410 | Hex nut | Нет на складе | |
| 13 | 002509020 | V-belt pulley | Нет на складе | |
| 14 | 002291100 | Hub | Нет на складе | |
| 15 | 009006360 | Hex head bolt | Нет на складе | |
| 16 | 009099091 | Detent edged washer | Нет на складе | |
| 17 | 002291110 | Washer | Нет на складе | |
| 18 | 002328810 | Sensor link | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 009006160 | Hex head bolt | Нет на складе | |
| 21 | 002331700 | Extension arm-left | Нет на складе | |
| 23 | 009116730 | Circlip | Нет на складе | |
| 24 | 009303600 | Angular ball bearing | Нет на складе | |
| 25 | 009108850 | Shim ring | Нет на складе | |
| 26 | 002333720 | Drive shaft | Нет на складе | |
| 27 | 002333710 | Double flange bearing | Нет на складе | |
| 28 | 009153380 | Fit-in key | Нет на складе | |
| 29 | 009099101 | Detent edged washer | Нет на складе | |
| 30 | 002300570 | Bearing tube | Нет на складе | |
| 31 | 002294275 | Shaft | Нет на складе | |
| 32 | 009107600 | Supporting disc | Нет на складе | |
| 33 | 001394950 | Red bronze bushing | Нет на складе | |
| 34 | 009125330 | Roll pin | Нет на складе | |
| 35 | 009099131 | Detent edged washer | Нет на складе | |
| 36 | 009012143 | Hex head bolt | Нет на складе | |
| 37 | 009151220 | Fit-in key | Нет на складе | |
| 38 | 009191050 | Grease niple | Нет на складе | |
| 39 | 002294287 | Bearing flange | Нет на складе | |
| 40 | 009107600 | Supporting disc | Нет на складе | |
| 40 | 009110270 | Shim ring | Нет на складе | |
| 40 | 009110290 | Shim ring | Нет на складе | |
| 41 | 009115090 | Circlip | Нет на складе | |
| 42 | 002304133 | Cardan truss | Нет на складе | |
| 43 | 009014510 | Hex head bolt | Нет на складе | |
| 45 | 009125071 | Roll pin | Нет на складе | |
| 46 | 009006580 | Hex head bolt | Нет на складе | |
| 47 | 002325981 | Hub | Нет на складе | |
| 48 | 009087010 | Locknut | Нет на складе | |
| 49 | 009126132 | Roll pin | Нет на складе | |
| 50 | 002292850 | Drawbar | Нет на складе | |
| 51 | 002331990 | Tube | Нет на складе | |
| 52 | 00930230 | Pressure spring | Нет на складе | |
| 53 | 009095490 | Nut | Нет на складе | |
| 54 | 009242180 | Rubber pad | Нет на складе | |
| 55 | 009106420 | Washer | Нет на складе | |
| 56 | 009105061 | Washer | Нет на складе | |
| 57 | 009215161 | Power band | Нет на складе | |
| 58 | 009209211 | Elbow union | Нет на складе | |
| 59 | 009209201 | Male connector | Нет на складе | |
| 60 | 009209160 | Cutting ring | Нет на складе | |
| 61 | 009209050 | Nozzle disc cap | Нет на складе | |
| 62 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m | Нет на складе | |
| 63 | 009080191 | Hex nut | Нет на складе | |
| 64 | 009385150 | Tube union | Нет на складе | |
| 65 | 002331772 | Guard-left | Нет на складе | |
| 70 | 002331460 | Extension arm-left, cpl. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
