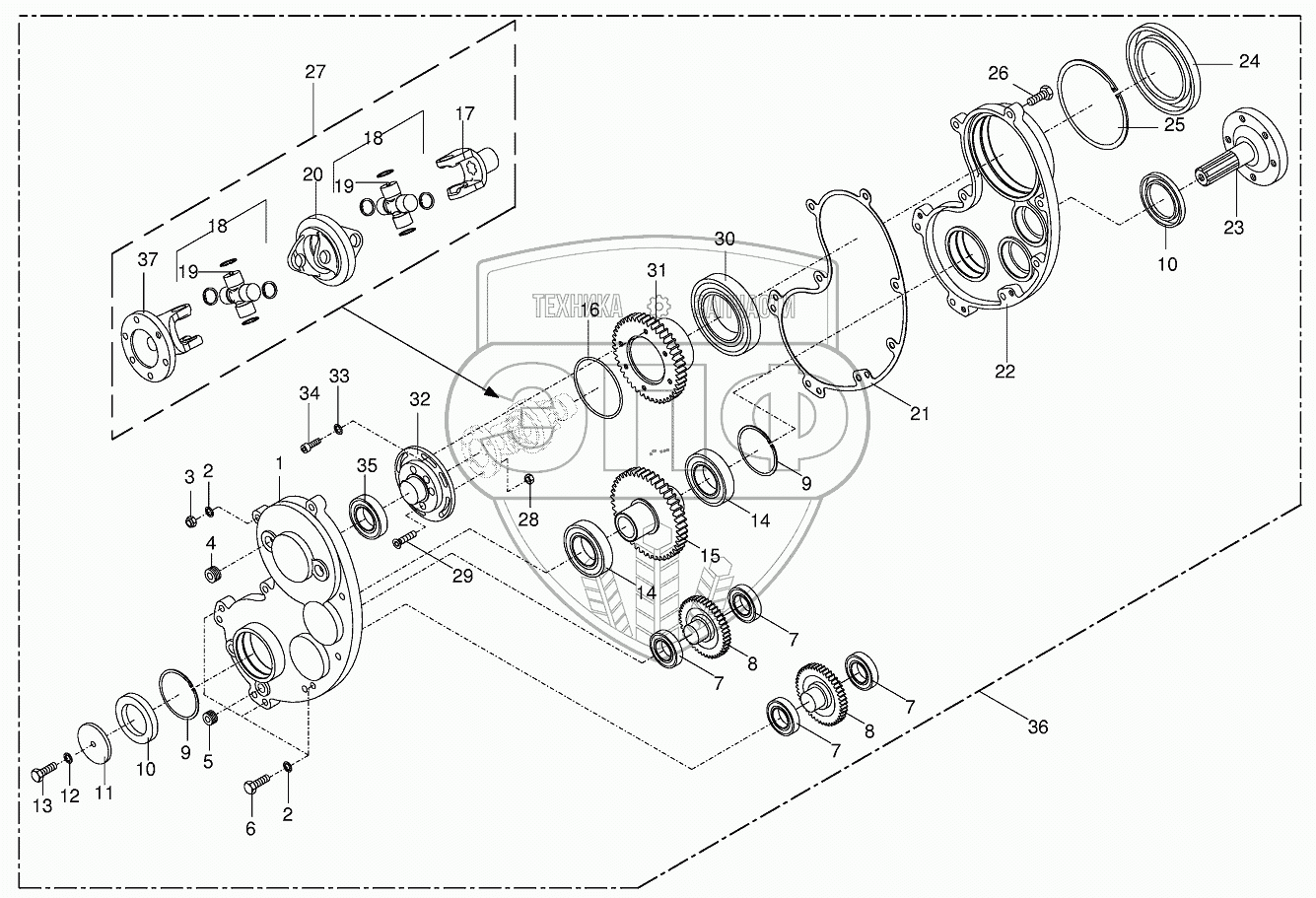

Каталог запасных частей к технике: KRONE BIG-M-II. Gearbox - front/lateral CRI
1
2
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr | Нет на складе | |
| 1 | 002581393 | Gearbox half-right | Нет на складе | |
| 2 | 009099091 | Detent edged washer | Нет на складе | |
| 3 | 009082120 | Hex nut | Нет на складе | |
| 4 | 009060450 | Screw plug | Нет на складе | |
| 5 | 009060401 | Screw plug | Нет на складе | |
| 6 | 009006390 | Hex head bolt | Нет на складе | |
| 7 | 009305361 | Grooved ball bearing | Нет на складе | |
| 8 | 002581360 | Spur gear | Нет на складе | |
| 9 | 009116730 | Circlip | Нет на складе | |
| 10 | 009363002 | Radial-shaft sealing ring | Нет на складе | |
| 11 | 009106420 | Washer | Нет на складе | |
| 12 | 009099101 | Detent edged washer | Нет на складе | |
| 13 | 009006570 | Hex head bolt | Нет на складе | |
| 14 | 009301520 | Grooved ball bearing | Нет на складе | |
| 15 | 002581350 | Spur gear | Нет на складе | |
| 16 | 009376320 | O-ring | Нет на складе | |
| 17 | 009554760 | Outer yoke | Нет на складе | |
| 18 | 009554780 | Cross assy | Нет на складе | |
| 19 | 009190020 | Grease niple | Нет на складе | |
| 20 | 009554790 | Double yoke | Нет на складе | |
| 21 | 002581330 | Gasket | Нет на складе | |
| 22 | 002581380 | Gearbox half-left | Нет на складе | |
| 23 | 002581290 | Profile shaft | Нет на складе | |
| 24 | 009360650 | Radial-shaft sealing ring | Нет на складе | |
| 25 | 009116980 | Circlip | Нет на складе | |
| 26 | 009002850 | Hex head bolt | Нет на складе | |
| 27 | 002581002 | Double universal joint | Нет на складе | |
| 27 | 002580610 | Double universal joint | Нет на складе | |
| 28 | 009087041 | Locknut | Нет на складе | |
| 28 | 009087060 | Locknut | Нет на складе | |
| 29 | 009043690 | Countersunkscrew | Нет на складе | |
| 29 | 009040251 | Countersunkscrew | Нет на складе | |
| 30 | 009300100 | Grooved ball bearing | Нет на складе | |
| 31 | 002581370 | Spur gear | Нет на складе | |
| 32 | 002580630 | Bearing plate | Нет на складе | |
| 32 | 002581632 | Bearing plate | Нет на складе | |
| 33 | 009099081 | Detent edged washer | Нет на складе | |
| 34 | 009030750 | Allen screw | Нет на складе | |
| 35 | 009305080 | Grooved ball bearing | Нет на складе | |
| 36 | 002581052 | Gearbox-cpl. | Нет на складе | |
| 37 | 009554770 | Flange yoke | Нет на складе | |
| 37 | 009554920 | Flange yoke | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
