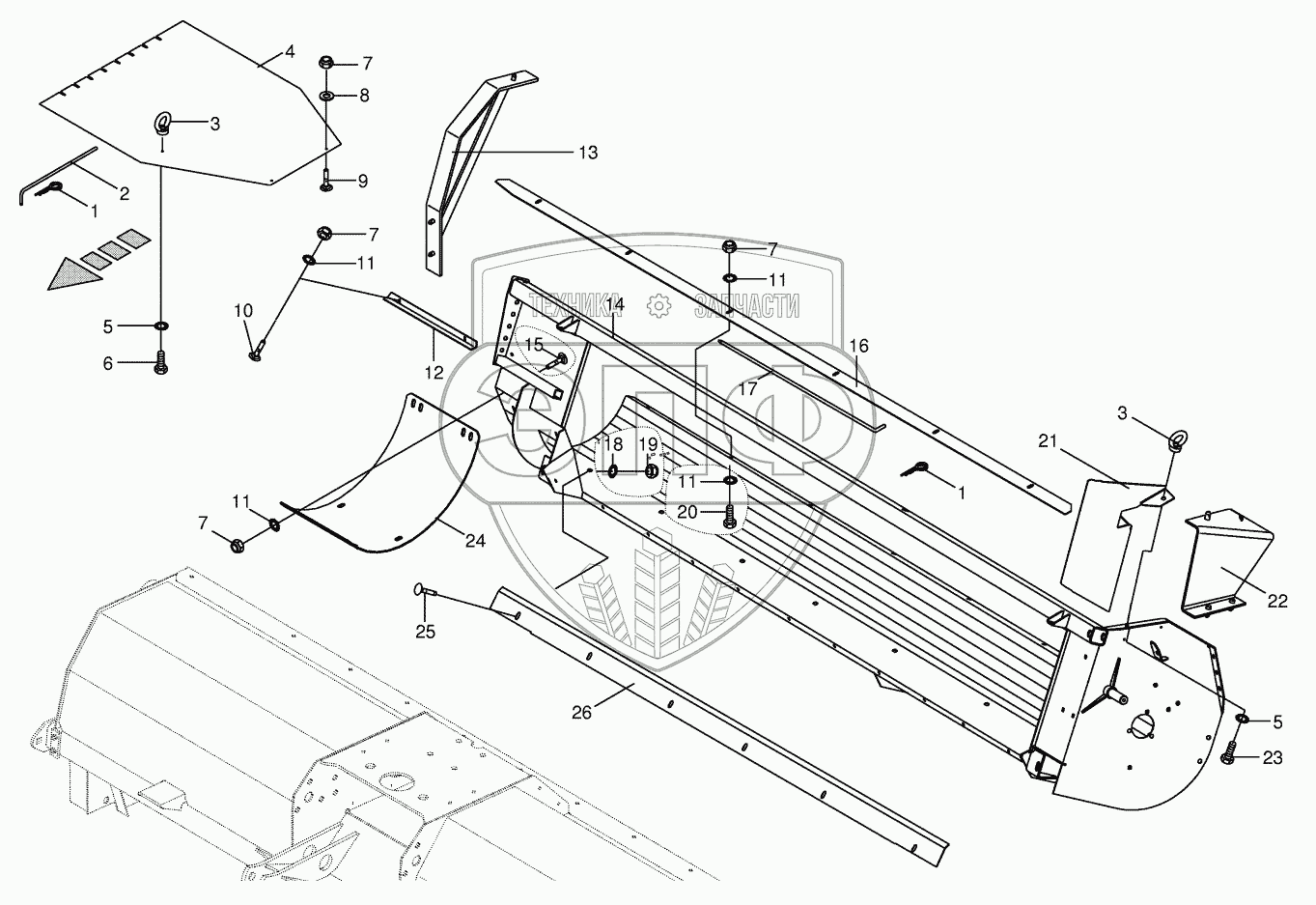

Каталог запасных частей к технике: KRONE BIG-M-II. Auger trough-lateral CRI
/67.gif)
1
1
2
3
3
4
4
5
5
6
7
7
7
7
8
9
10
11
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009171041 | Spring clip | Нет на складе | |
| 2 | 002337790 | Grip bar | Нет на складе | |
| 3 | 009095031 | Lifting eye nut | Нет на складе | |
| 4 | 002337821 | Stout cloth-left | Нет на складе | |
| 4 | 002337831 | Stout cloth-right | Нет на складе | |
| 5 | 009099101 | Detent edged washer | Нет на складе | |
| 6 | 009014550 | Hex head bolt | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 009106040 | Washer | Нет на складе | |
| 9 | 009049512 | Coach bolt | Нет на складе | |
| 10 | 009047312 | Coach bolt | Нет на складе | |
| 11 | 009099081 | Detent edged washer | Нет на складе | |
| 12 | 002336260 | Angle plate | Нет на складе | |
| 13 | 002585390 | Panel-left/right | Нет на складе | |
| 14 | 002585404 | Auger trough-left | Нет на складе | |
| 14 | 002585414 | Auger trough-right | Нет на складе | |
| 15 | 009047301 | Coach bolt | Нет на складе | |
| 16 | 002336242 | Scraper plate-top | Нет на складе | |
| 17 | 002585861 | Grip bar | Нет на складе | |
| 18 | 009099091 | Detent edged washer | Нет на складе | |
| 19 | 009087580 | Locknut | Нет на складе | |
| 20 | 009006140 | Hex head bolt | Нет на складе | |
| 21 | 002585702 | Belt guard-left | Нет на складе | |
| 22 | 002585370 | Support plate-left | Нет на складе | |
| 22 | 002585380 | Support plate-right | Нет на складе | |
| 23 | 009006530 | Hex head bolt | Нет на складе | |
| 24 | 002322780 | Extension | Нет на складе | |
| 25 | 009047512 | Coach bolt | Нет на складе | |
| 26 | 002336251 | Scraper plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
