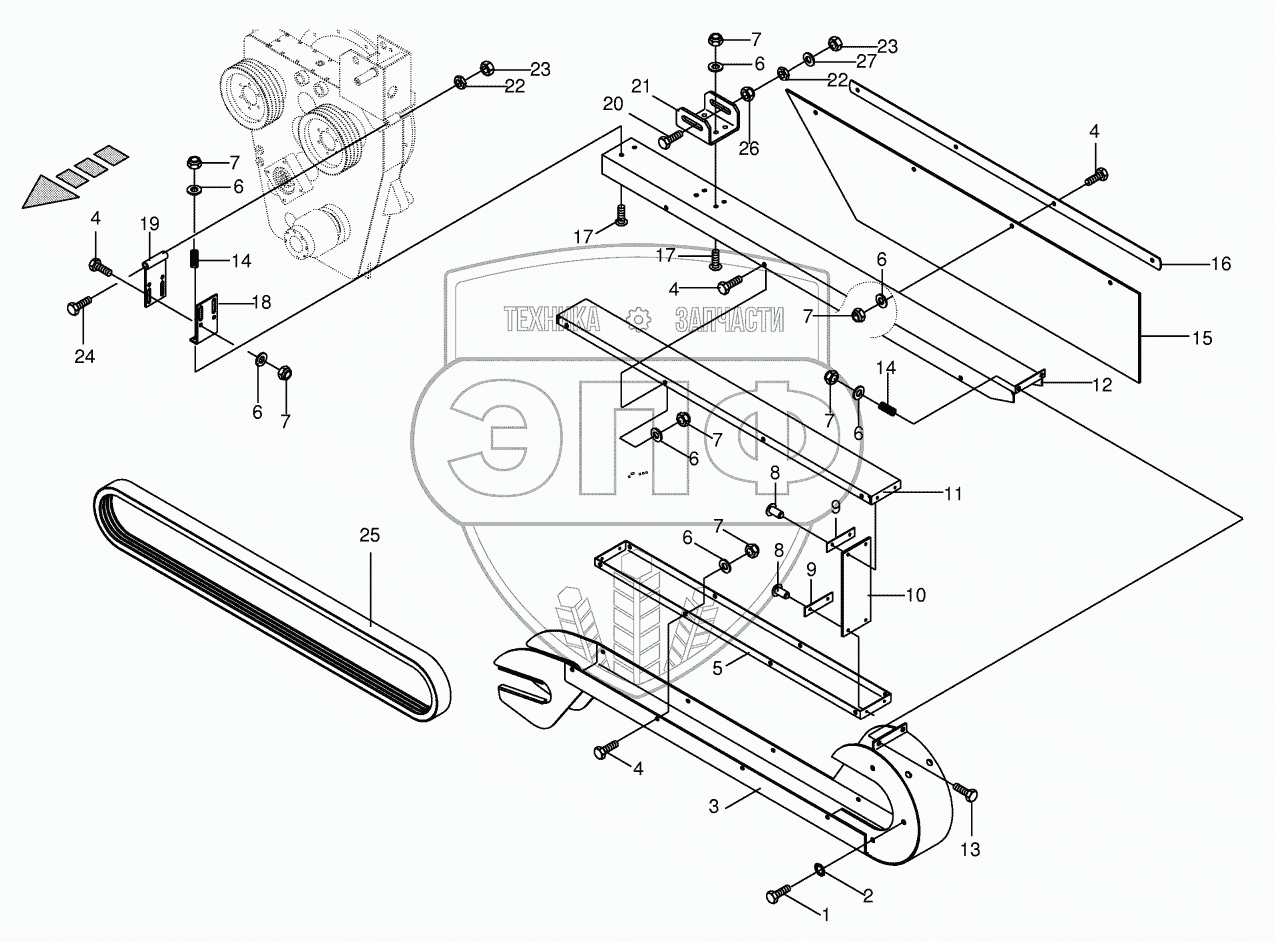

Каталог запасных частей к технике: KRONE BIG-M-II. Belt gurd located - left / right
/88.gif)
1
2
3
4
4
4
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt | Нет на складе | |
| 2 | 009099091 | Detent edged washer | Нет на складе | |
| 3 | 002326203 | Guard for belt drive | Нет на складе | |
| 4 | 009006140 | Hex head bolt | Нет на складе | |
| 5 | 002326251 | Cover | Нет на складе | |
| 6 | 009104130 | Washer | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 009142370 | Blind rivet | Нет на складе | |
| 9 | 002312150 | Plate | Нет на складе | |
| 10 | 002310970 | Rubber guard | Нет на складе | |
| 11 | 002326261 | Cover | Нет на складе | |
| 12 | 002326272 | Guard | Нет на складе | |
| 13 | 009014211 | Hex head bolt | Нет на складе | |
| 14 | 00520532 | Pressure spring | Нет на складе | |
| 15 | 002331161 | Rubber guard-left | Нет на складе | |
| 15 | 002331150 | Rubber guard-right | Нет на складе | |
| 16 | 002331350 | Clamping strap-left | Нет на складе | |
| 16 | 002331340 | Clamping strap-right | Нет на складе | |
| 17 | 009052351 | Coach bolt | Нет на складе | |
| 18 | 002298680 | Angle-left | Нет на складе | |
| 19 | 002298692 | Support-left | Нет на складе | |
| 20 | 009014622 | Hex head bolt | Нет на складе | |
| 21 | 002319220 | Support-right | Нет на складе | |
| 22 | 009085151 | Hex nut-low form | Нет на складе | |
| 23 | 009082150 | Hex nut | Нет на складе | |
| 24 | 009014631 | Hex head bolt | Нет на складе | |
| 25 | 009215390 | V-belt | Нет на складе | |
| 26 | 009087010 | Locknut | Нет на складе | |
| 27 | 009106090 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
