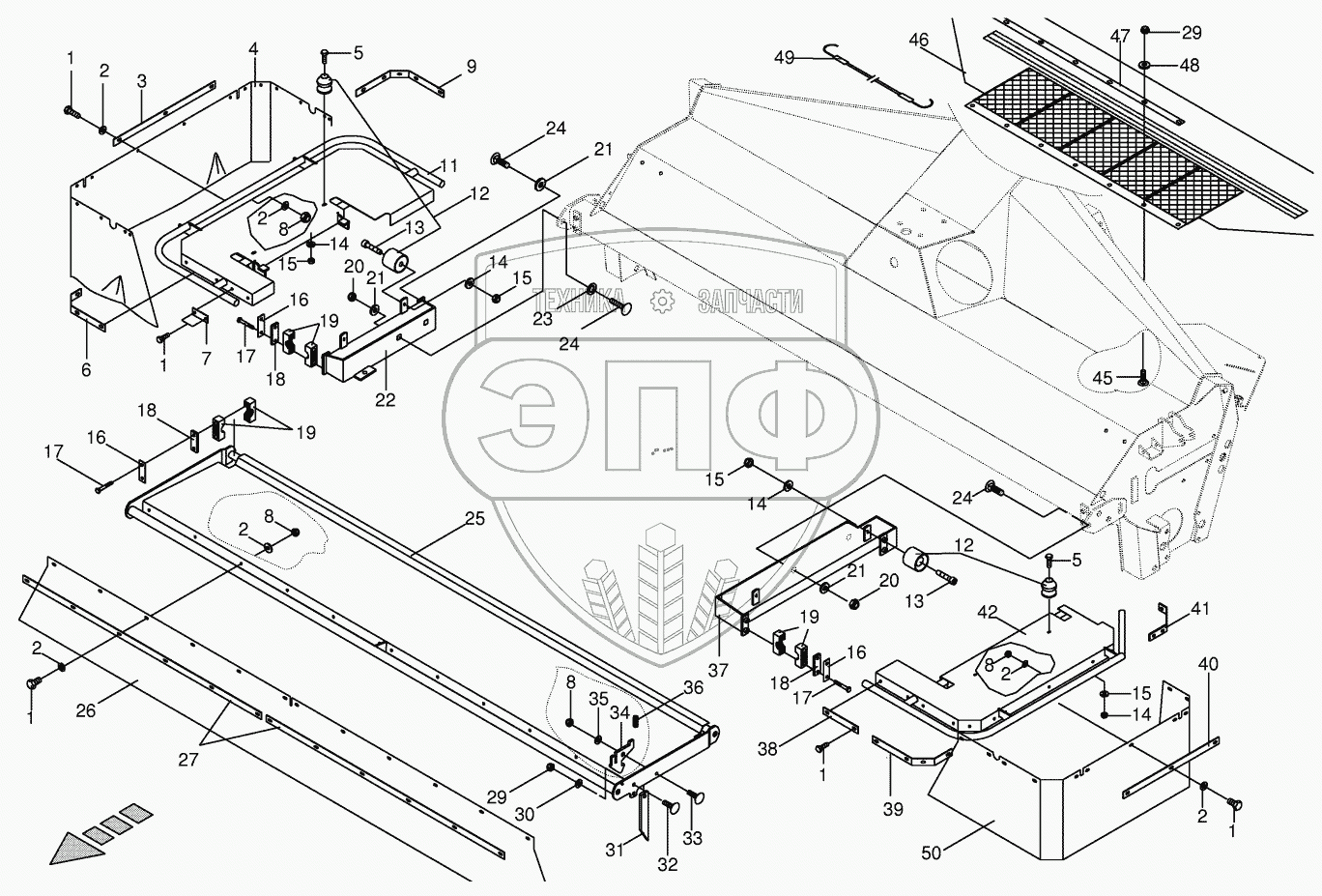

Каталог запасных частей к технике: KRONE BIG-M-II. Guard cpl. - front CRI
/53.gif)
1
1
1
1
1
2
2
2
2
2
2
3
4
5
5
6
7
8
8
8
8
9
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
24
24
25
26
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt | Нет на складе | |
| 2 | 009106030 | Washer | Нет на складе | |
| 3 | 002581940 | Clamping strap | Нет на складе | |
| 4 | 002586221 | Plastic cloth-right | Нет на складе | |
| 5 | 009010281 | Hex head bolt | Нет на складе | |
| 6 | 002553311 | Clamping strap | Нет на складе | |
| 7 | 002554401 | Clamping strap | Нет на складе | |
| 8 | 009087060 | Locknut | Нет на складе | |
| 9 | 002582170 | Clamping strap | Нет на складе | |
| 11 | 002582141 | Guard-right | Нет на складе | |
| 12 | 002508311 | Clamp and buffer | Нет на складе | |
| 13 | 009030451 | Allen screw | Нет на складе | |
| 14 | 009103511 | Washer | Нет на складе | |
| 15 | 009087041 | Locknut | Нет на складе | |
| 16 | 002508510 | Locking plate | Нет на складе | |
| 17 | 009014350 | Hex head bolt | Нет на складе | |
| 18 | 009251300 | Cover plate | Нет на складе | |
| 19 | 009251041 | Tube clamp-2 halves | Нет на складе | |
| 20 | 009087161 | Locknut | Нет на складе | |
| 21 | 009103620 | Washer | Нет на складе | |
| 22 | 002581781 | Guard console | Нет на складе | |
| 23 | 009105122 | Washer | Нет на складе | |
| 24 | 009047080 | Coach bolt | Нет на складе | |
| 25 | 002553234 | Guard-front | Нет на складе | |
| 26 | 002554532 | Plastic cloth -front | Нет на складе | |
| 27 | 001447282 | Clamping strap | Нет на складе | |
| 29 | 009087580 | Locknut | Нет на складе | |
| 30 | 009105061 | Washer | Нет на складе | |
| 31 | 002512621 | Support | Нет на складе | |
| 32 | 009047451 | Coach bolt | Нет на складе | |
| 33 | 009048131 | Coach bolt | Нет на складе | |
| 34 | 002563542 | Ratchet | Нет на складе | |
| 35 | 009104130 | Washer | Нет на складе | |
| 36 | 002749490 | Pressure spring | Нет на складе | |
| 37 | 002582361 | Guard console -left | Нет на складе | |
| 38 | 002554411 | Clamping strap | Нет на складе | |
| 39 | 002553311 | Clamping strap | Нет на складе | |
| 40 | 002554430 | Clamping strap | Нет на складе | |
| 41 | 002556980 | Clamping strap | Нет на складе | |
| 42 | 002556500 | Guard-left | Нет на складе | |
| 45 | 009047512 | Coach bolt | Нет на складе | |
| 46 | 002580401 | Plastic cloth-incl. expander rope | Нет на складе | |
| 47 | 002580410 | Clamping strap | Нет на складе | |
| 48 | 009104140 | Washer | Нет на складе | |
| 49 | 002567090 | Expander rope | Нет на складе | |
| 50 | 002556970 | Plastic cloth -left | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
