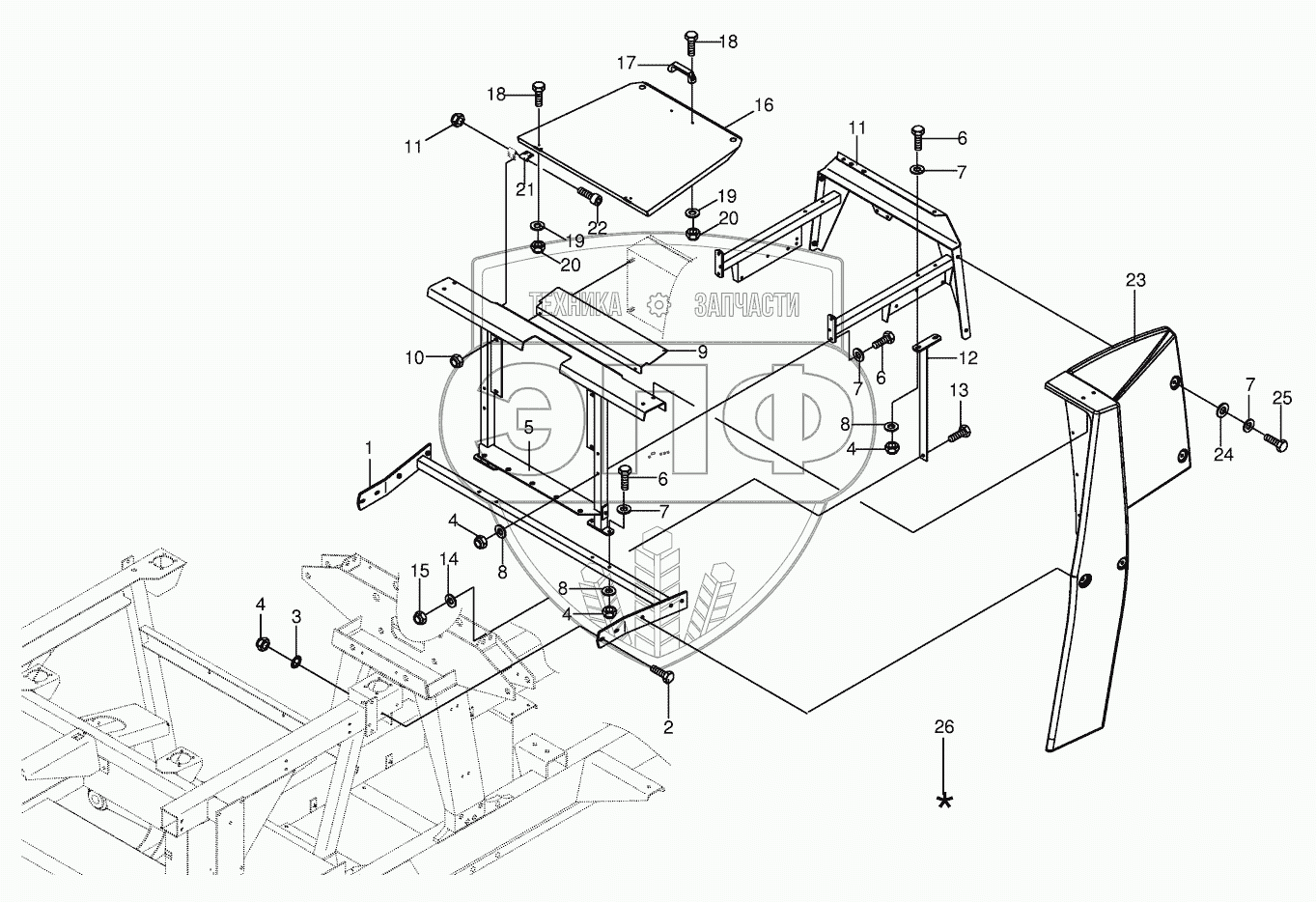

Каталог запасных частей к технике: KRONE BIG-M-II. Valve guard
/101.gif)
1
2
3
4
4
4
4
5
6
6
6
7
7
7
7
8
8
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002319930 | 002319930 | Guard-right | Нет на складе | |
| 1 | 002318744 | Valve frame | Нет на складе | |
| 2 | 009006380 | Hex head bolt | Нет на складе | |
| 3 | 009099091 | Detent edged washer | Нет на складе | |
| 4 | 009087580 | Locknut | Нет на складе | |
| 5 | 002330106 | Support | Нет на складе | |
| 6 | 009002871 | Hex head bolt | Нет на складе | |
| 7 | 009104140 | Washer | Нет на складе | |
| 8 | 009103530 | Washer | Нет на складе | |
| 9 | 002331890 | Cover plate | Нет на складе | |
| 10 | 009087060 | Locknut | Нет на складе | |
| 11 | 002317917 | Support | Нет на складе | |
| 12 | 002330087 | Support | Нет на складе | |
| 13 | 009006570 | Hex head bolt | Нет на складе | |
| 14 | 009105061 | Washer | Нет на складе | |
| 15 | 009087010 | Locknut | Нет на складе | |
| 16 | 002326932 | Valve cap | Нет на складе | |
| 17 | 009249150 | Hand grip | Нет на складе | |
| 18 | 009006080 | Hex head bolt | Нет на складе | |
| 19 | 009104111 | Washer | Нет на складе | |
| 20 | 009087041 | Locknut | Нет на складе | |
| 21 | 002743754 | Hinge | Нет на складе | |
| 22 | 009030890 | Allen screw | Нет на складе | |
| 23 | 002319920 | Guard-left | Нет на складе | |
| 24 | 009402870 | Washer | Нет на складе | |
| 25 | 009006370 | Hex head bolt | Нет на складе | |
| 26 | 009403750 | Repairing set for plastics- beige | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
