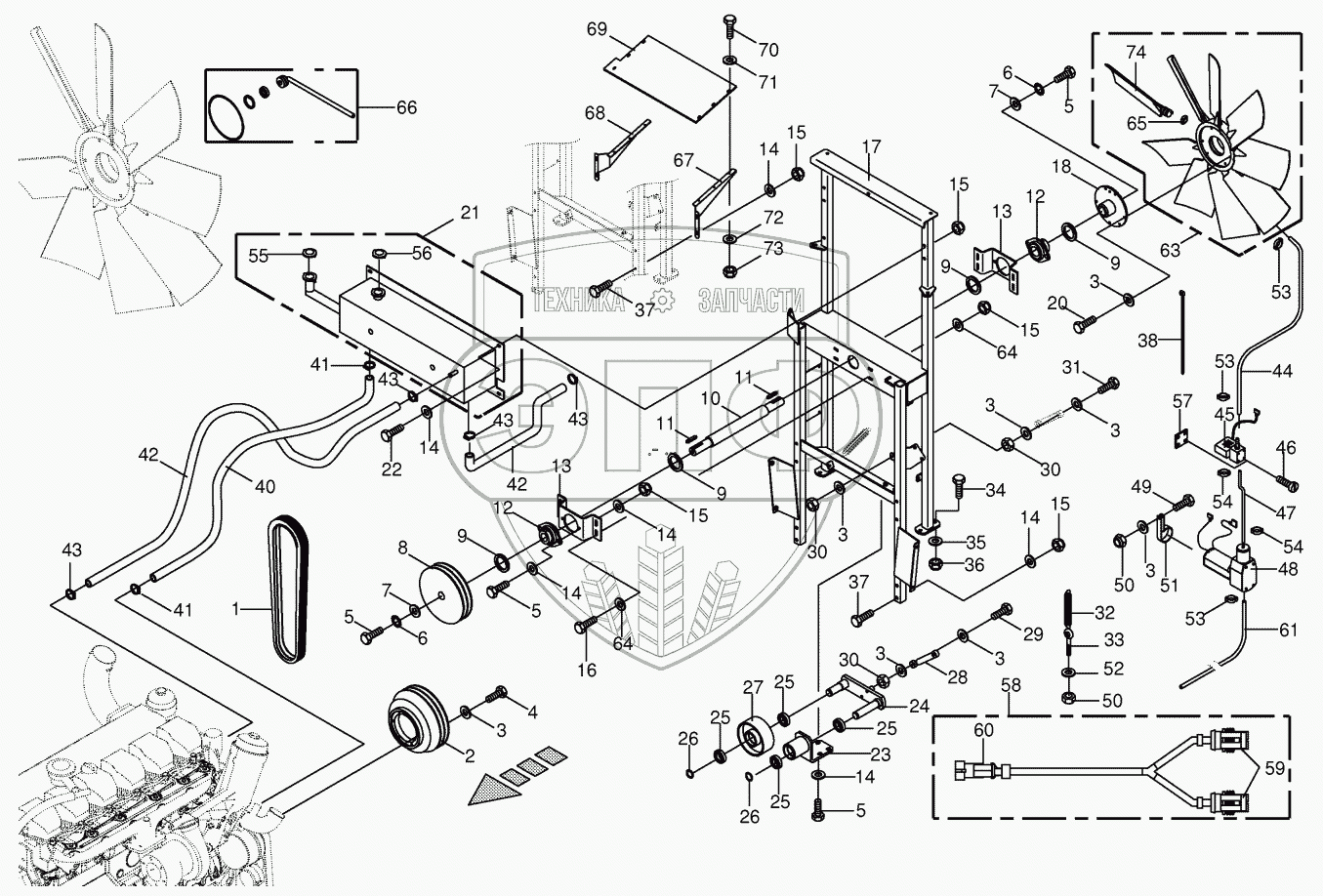

Каталог запасных частей к технике: KRONE BIG-M-II. Fan drive
/104.gif)
1
2
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
7
7
8
9
9
9
9
9
9
9
9
10
11
11
12
12
13
13
14
14
14
14
14
14
15
15
15
15
15
16
17
18
20
21
22
23
24
25
25
25
25
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
37
38
40
41
41
42
42
43
43
43
43
44
45
46
47
48
49
50
50
51
52
53
53
53
54
54
55
56
57
58
59
60
61
63
64
64
65
66
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009087060 | 009087060 | Locknut | Нет на складе | |
| 1 | 009215420 | V-belt | Нет на складе | |
| 2 | 002316454 | V-belt pulley | Нет на складе | |
| 3 | 009104130 | Washer | Нет на складе | |
| 4 | 009002010 | Hex head bolt | Нет на складе | |
| 5 | 009006370 | Hex head bolt | Нет на складе | |
| 6 | 009099091 | Detent edged washer | Нет на складе | |
| 7 | 009106391 | Washer | Нет на складе | |
| 8 | 002316465 | V-belt pulley | Нет на складе | |
| 9 | 009111300 | Shim ring | Нет на складе | |
| 9 | 009111320 | Shim ring | Нет на складе | |
| 9 | 009111330 | Shim ring | Нет на складе | |
| 9 | 009111340 | Shim ring | Нет на складе | |
| 9 | 009111361 | Shim ring | Нет на складе | |
| 10 | 002316493 | Shaft | Нет на складе | |
| 11 | 009151220 | Fit-in key | Нет на складе | |
| 12 | 009340380 | Flange bearing | Нет на складе | |
| 13 | 002316363 | Support | Нет на складе | |
| 14 | 009104140 | Washer | Нет на складе | |
| 15 | 009087580 | Locknut | Нет на складе | |
| 16 | 009006380 | Hex head bolt | Нет на складе | |
| 17 | 002316305 | Ventilator base frame | Нет на складе | |
| 18 | 002325375 | Hub | Нет на складе | |
| 20 | 009006140 | Hex head bolt | Нет на складе | |
| 21 | 002324910 | Cooling agent header tank | Нет на складе | |
| 22 | 009014360 | Hex head bolt | Нет на складе | |
| 23 | 002316484 | Angle | Нет на складе | |
| 24 | 002316513 | Rocker | Нет на складе | |
| 25 | 009305060 | Grooved ball bearing | Нет на складе | |
| 26 | 009115360 | Circlip | Нет на складе | |
| 27 | 002299422 | Jockey pulley | Нет на складе | |
| 28 | 002307640 | Damper | Нет на складе | |
| 29 | 009016131 | Hex head bolt | Нет на складе | |
| 30 | 009082100 | Hex nut | Нет на складе | |
| 31 | 009014220 | Hex head bolt | Нет на складе | |
| 32 | 002500674 | Tension spring | Нет на складе | |
| 33 | 009183100 | Eye screw | Нет на складе | |
| 34 | 009006570 | Hex head bolt | Нет на складе | |
| 35 | 009105061 | Washer | Нет на складе | |
| 36 | 009087010 | Locknut | Нет на складе | |
| 37 | 009016021 | Hex head bolt | Нет на складе | |
| 38 | 009226740 | Cable band | Нет на складе | |
| 40 | 002330930 | Hose | Нет на складе | |
| 41 | 009240450 | Tube clip | Нет на складе | |
| 42 | 002330950 | Hose | Нет на складе | |
| 43 | 009240011 | Tube clip | Нет на складе | |
| 44 | 009402421 | Hose | Нет на складе | |
| 45 | 009402391 | Valve | Нет на складе | |
| 46 | 009034030 | Allen screw | Нет на складе | |
| 47 | 009402411 | Hose | Нет на складе | |
| 48 | 009404470 | Compressor | Нет на складе | |
| 49 | 009006140 | Hex head bolt | Нет на складе | |
| 50 | 009087060 | Locknut | Нет на складе | |
| 51 | 009240660 | Tube clip w. rubber | Нет на складе | |
| 52 | 009106030 | Washer | Нет на складе | |
| 53 | 009240630 | 2-ear-clamp | Нет на складе | |
| 54 | 009240640 | 2-ear-clamp | Нет на складе | |
| 55 | 009403800 | Sealing cap | Нет на складе | |
| 56 | 009403790 | Sealing cap | Нет на складе | |
| 57 | 002333501 | Lining plate | Нет на складе | |
| 58 | 003033880 | Adapter wire | Нет на складе | |
| 59 | 003023510 | Plug-2-pole | Нет на складе | |
| 60 | 003023560 | Coupling socket-2-pole | Нет на складе | |
| 61 | 009404480 | Hose | Нет на складе | |
| 63 | 009404030 | Fan | Нет на складе | |
| 64 | 009103530 | Washer | Нет на складе | |
| 65 | 009405510 | Slide block-1 Set =9 pieces | Нет на складе | |
| 66 | 270017360 | Repair kit | Нет на складе | |
| 74 | 270045630 | Rotor blade-1 Set =3 pieces | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
