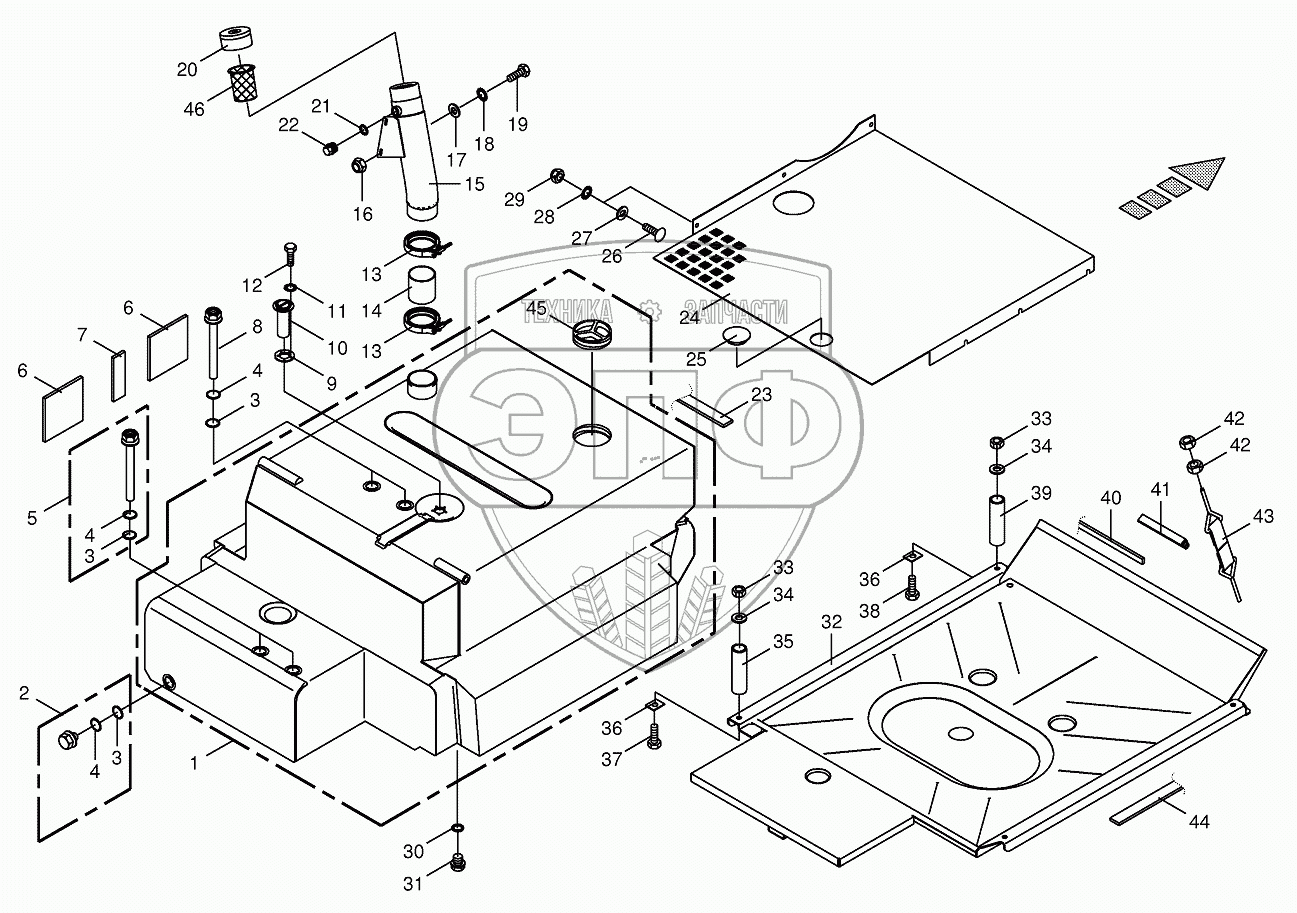

Каталог запасных частей к технике: KRONE BIG-X-1000. Diesel fuel tank
1
2
3
3
3
4
4
4
5
6
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200219140 | Diesel tank | Нет на складе | |
| 2 | 002158020 | Screw plug | Нет на складе | |
| 3 | 009375250 | O-ring | Нет на складе | |
| 4 | 009376340 | O-ring | Нет на складе | |
| 5 | 002169570 | Return port | Нет на складе | |
| 6 | 002150500 | Rubber plate | Нет на складе | |
| 6 | 200240760 | Rubber plate | Нет на складе | |
| 7 | 002150300 | Rubber plate | Нет на складе | |
| 7 | 200240770 | Rubber plate | Нет на складе | |
| 8 | 002169612 | Flow connexion | Нет на складе | |
| 9 | 009400460 | Gasket | Нет на складе | |
| 10 | 002280071 | Sender plunging tube | Нет на складе | |
| 11 | 009100310 | Spring washer | Нет на складе | |
| 12 | 009002920 | Hex head bolt | Нет на складе | |
| 13 | 009240400 | Joint bolt-hose clamp | Нет на складе | |
| 14 | 200236470 | Tank lug collar | Нет на складе | |
| 15 | 200224890 | Filler neck | Нет на складе | |
| 16 | 009087060 | Locknut | Нет на складе | |
| 17 | 009104130 | Washer | Нет на складе | |
| 18 | 009099081 | Detent edged washer | Нет на складе | |
| 19 | 009006160 | Hex head bolt | Нет на складе | |
| 20 | 009401230 | Oil tank filler cap | Нет на складе | |
| 21 | 009377270 | Gasket ring | Нет на складе | |
| 22 | 009060101 | Screw plug | Нет на складе | |
| 23 | 009385560 | Self-adhesive sealing strip-Id.-no.= 1m | Нет на складе | |
| 24 | 200225800 | Tank cover | Нет на складе | |
| 25 | 009251150 | Sealing plug | Нет на складе | |
| 26 | 009049831 | Coach bolt | Нет на складе | |
| 27 | 009106090 | Washer | Нет на складе | |
| 28 | 009099101 | Detent edged washer | Нет на складе | |
| 29 | 009087010 | Locknut | Нет на складе | |
| 30 | 900001090 | O-ring | Нет на складе | |
| 31 | 002158050 | Drain bolt | Нет на складе | |
| 32 | 200224050 | Tank support | Нет на складе | |
| 33 | 009082200 | Hex nut | Нет на складе | |
| 34 | 009103620 | Washer | Нет на складе | |
| 35 | 002169661 | Spacer tube | Нет на складе | |
| 36 | 002253440 | Pressure plate | Нет на складе | |
| 37 | 009002220 | Hex head bolt | Нет на складе | |
| 38 | 900001740 | Hex head bolt | Нет на складе | |
| 39 | 200224880 | Spacer tube-front | Нет на складе | |
| 40 | 200224850 | Rubber-front | Нет на складе | |
| 41 | 009386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 42 | 009082100 | Hex nut | Нет на складе | |
| 43 | 002169011 | Tension band | Нет на складе | |
| 44 | 200224860 | Rubber-below left | Нет на складе | |
| 44 | 200240780 | Rubber-below right | Нет на складе | |
| 45 | 270022070 | Expurgatorial cap | Нет на складе | |
| 46 | 270027180 | Cylindrical sieve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
