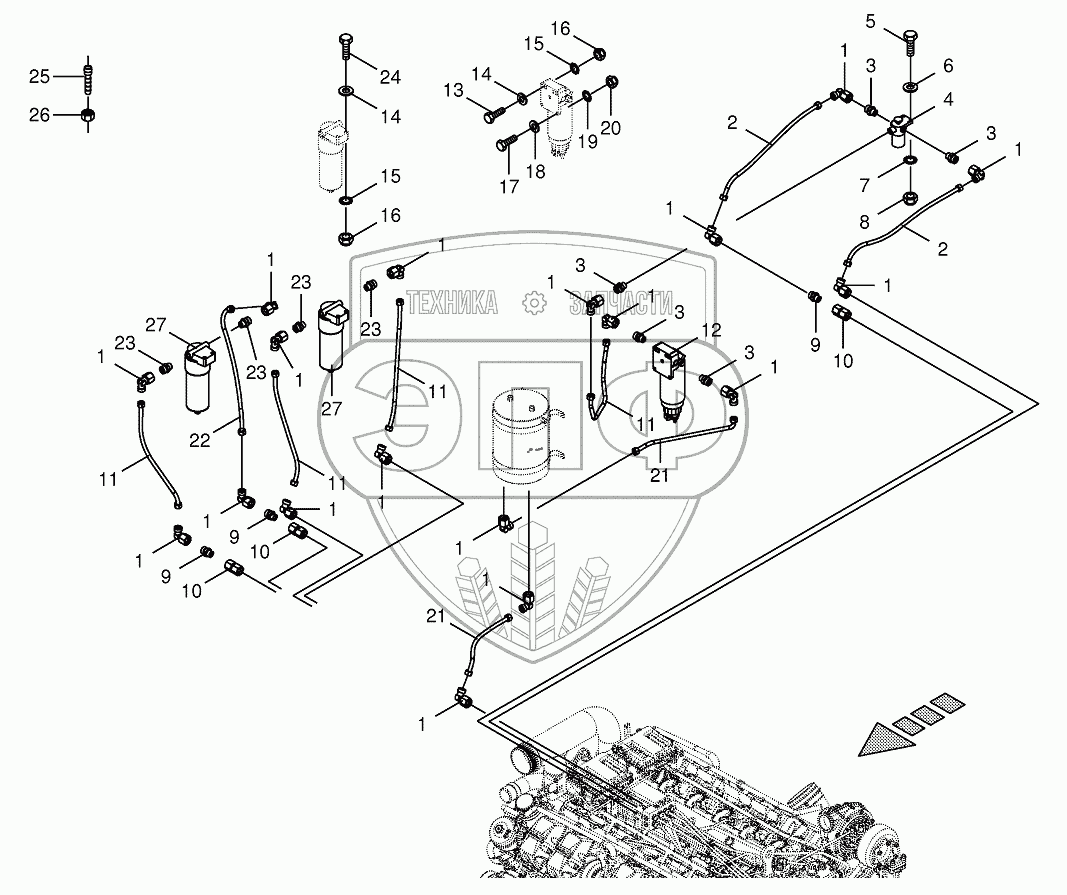

Каталог запасных частей к технике: KRONE BIG-X-1100. Diesel fuel pipe-Part II
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
3
3
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
11
12
13
14
14
15
15
16
16
17
18
19
20
21
21
22
23
23
23
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270074090 | 270074090 | Gasket ring | Нет на складе | |
| 270074080 | 270074080 | Drain bolt | Нет на складе | |
| 270055280 | 270055280 | Filter | Нет на складе | |
| 270074070 | 270074070 | Gasket ring | Нет на складе | |
| 270074060 | 270074060 | Cover | Нет на складе | |
| 270074050 | 270074050 | Housing | Нет на складе | |
| 270048050 | 270048050 | Fuel-filter cartridge | Нет на складе | |
| 270065760 | 270065760 | Filter cartridge | Нет на складе | |
| 1 | 009210651 | Angle lug | Нет на складе | |
| 2 | 200257590 | Fuel pipe | Нет на складе | |
| 3 | 009210572 | Male connector | Нет на складе | |
| 4 | 270042070 | Fuel hand priming pump | Нет на складе | |
| 5 | 009006170 | Hex head bolt | Нет на складе | |
| 6 | 009104130 | Washer | Нет на складе | |
| 7 | 009099081 | Detent edged washer | Нет на складе | |
| 8 | 009087060 | Locknut | Нет на складе | |
| 9 | 009210531 | Connector | Нет на складе | |
| 10 | 002307440 | Double nipple | Нет на складе | |
| 11 | 200257570 | Fuel pipe | Нет на складе | |
| 12 | 270042050 | Fuel filter-water separator-cpl. | Нет на складе | |
| 13 | 009011220 | He head bolt | Нет на складе | |
| 14 | 009105061 | Washer | Нет на складе | |
| 15 | 009099101 | Detent edged washer | Нет на складе | |
| 16 | 009087010 | Locknut | Нет на складе | |
| 17 | 009006380 | Hex head bolt | Нет на складе | |
| 18 | 009103611 | Washer | Нет на складе | |
| 19 | 009099091 | Detent edged washer | Нет на складе | |
| 20 | 009087580 | Locknut | Нет на складе | |
| 21 | 200257580 | Fuel pipe | Нет на складе | |
| 22 | 200257540 | Fuel pipe | Нет на складе | |
| 23 | 009193700 | Male connector | Нет на складе | |
| 24 | 009014570 | Hex head bolt | Нет на складе | |
| 25 | 270066850 | Steer nippel | Нет на складе | |
| 26 | 009210430 | Nozzle disc cap | Нет на складе | |
| 27 | 270074041 | Fuel filter-cpl. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
