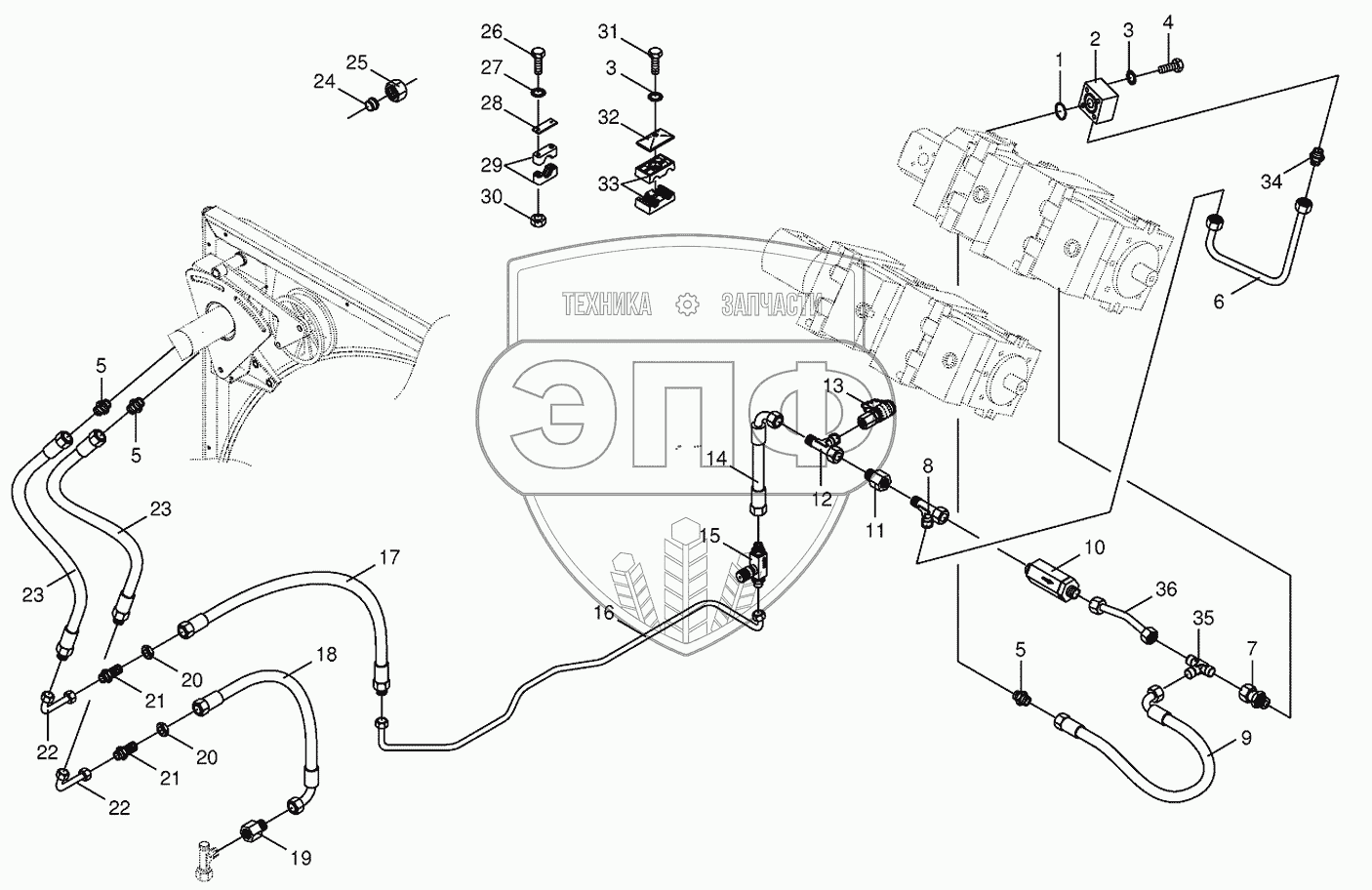

Каталог запасных частей к технике: KRONE BIG-X-500. Charge pressure lines-back
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009375050 | O-ring | Нет на складе | |
| 2 | 002286601 | Connecting flange | Нет на складе | |
| 3 | 009099081 | Detent edged washer | Нет на складе | |
| 4 | 009010461 | Hex head bolt | Нет на складе | |
| 5 | 009211741 | Male connector | Нет на складе | |
| 6 | 200228930 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 7 | 009193640 | Male connector | Нет на складе | |
| 8 | 009212380 | Adjustable L connection | Нет на складе | |
| 9 | 270003310 | High pressure hose line | Нет на складе | |
| 10 | 009191700 | High pressure filter | Нет на складе | |
| 11 | 009209020 | Reducer fitting | Нет на складе | |
| 12 | 009210791 | Adjustable L connection | Нет на складе | |
| 13 | 009208680 | Connector f.mini-test equipm. | Нет на складе | |
| 14 | 009209720 | High pressure hose line | Нет на складе | |
| 15 | 002296100 | One-way restrictor | Нет на складе | |
| 16 | 200206510 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 17 | 009210301 | High pressure hose line | Нет на складе | |
| 18 | 009200950 | High pressure hose line | Нет на складе | |
| 19 | 009199240 | Reducer fitting | Нет на складе | |
| 20 | 009085242 | Hex nut-low form | Нет на складе | |
| 21 | 009210871 | Straight 2-way connector | Нет на складе | |
| 22 | 200206500 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 23 | 009210281 | High pressure hose line | Нет на складе | |
| 24 | 009210461 | Cutting ring | Нет на складе | |
| 25 | 009212060 | Nozzle disc cap | Нет на складе | |
| 26 | 009010060 | Hex head bolt | Нет на складе | |
| 27 | 009099061 | Detent edged washer | Нет на складе | |
| 28 | 009251450 | Cover plate | Нет на складе | |
| 29 | 009251021 | Tube clamp-2 halves | Нет на складе | |
| 30 | 009082080 | Hex nut | Нет на складе | |
| 31 | 009010421 | Hex head bolt | Нет на складе | |
| 32 | 009251340 | Cover plate | Нет на складе | |
| 33 | 009251050 | Tube clamp-2 halves | Нет на складе | |
| 34 | 009211741 | Male connector | Нет на складе | |
| 35 | 009211750 | T-connector | Нет на складе | |
| 36 | 200217450 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
