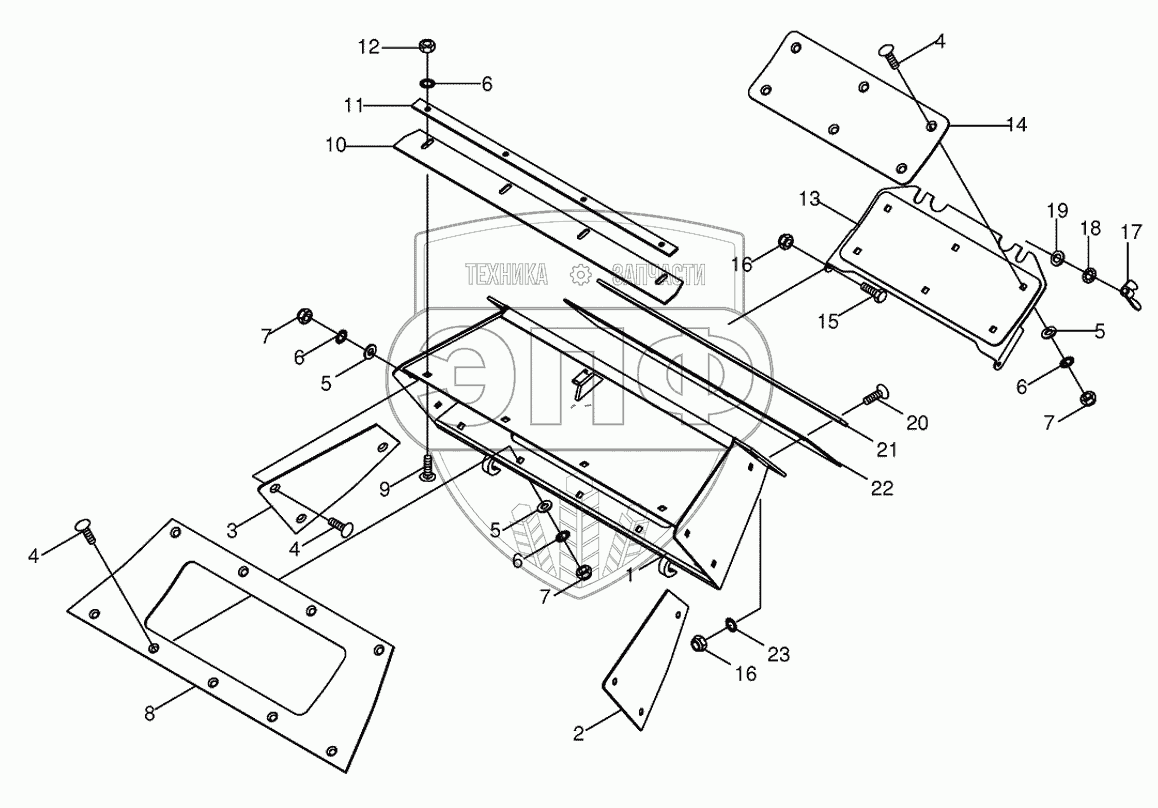

Каталог запасных частей к технике: KRONE BIG-X-500. Cracker duct-pivoting
1
1
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200228021 | Cracker duct | Нет на складе | |
| 2 | 200228120 | Wearing plate-left | Нет на складе | |
| 3 | 200228110 | Wearing plate-right | Нет на складе | |
| 4 | 009040091 | Countersunkscrew | Нет на складе | |
| 5 | 009105102 | Washer | Нет на складе | |
| 6 | 009099091 | Detent edged washer | Нет на складе | |
| 7 | 009087580 | Locknut | Нет на складе | |
| 8 | 200228210 | Wearing plate | Нет на складе | |
| 9 | 009052521 | Coach bolt | Нет на складе | |
| 10 | 002156750 | Gasket | Нет на складе | |
| 11 | 002156760 | Cover plate | Нет на складе | |
| 12 | 009082120 | Hex nut | Нет на складе | |
| 13 | 200228071 | Cover | Нет на складе | |
| 14 | 200228130 | Wearing plate | Нет на складе | |
| 15 | 009006170 | Hex head bolt | Нет на складе | |
| 16 | 009087060 | Locknut | Нет на складе | |
| 17 | 009093122 | Nut | Нет на складе | |
| 18 | 009099101 | Detent edged washer | Нет на складе | |
| 19 | 009106090 | Washer | Нет на складе | |
| 20 | 009052321 | Coach bolt | Нет на складе | |
| 21 | 200235290 | Cover plate | Нет на складе | |
| 22 | 200235300 | Sealing rubber | Нет на складе | |
| 23 | 009099081 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
