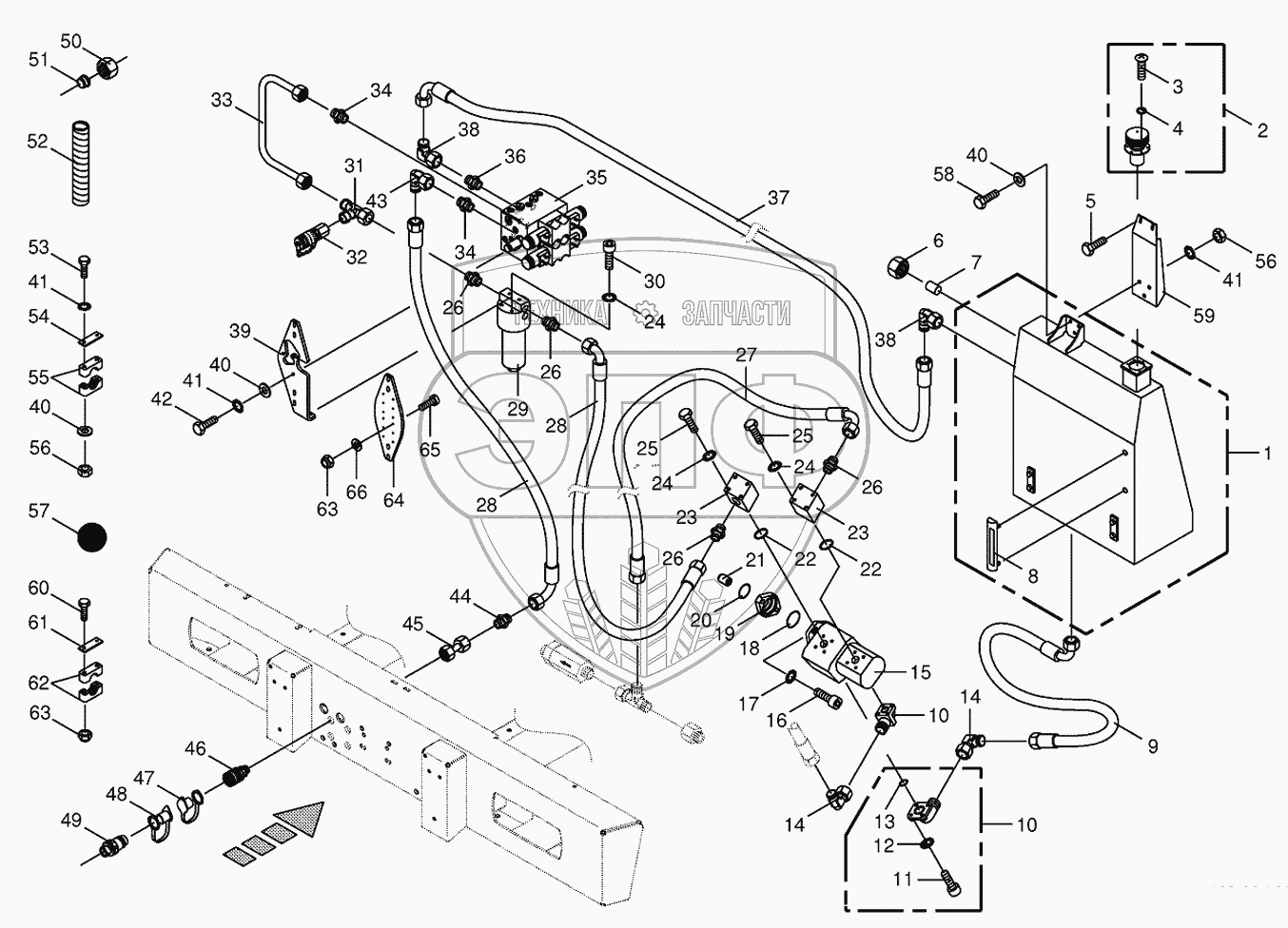

Каталог запасных частей к технике: KRONE BIG-X-500. Hydraulics-additive connection back
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
26
26
26
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
40
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
56
57
58
59
60
61
62
63
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009376150 | 009376150 | O-ring / pto shaft half | Нет на складе | |
| 009197310 | 009197310 | Filter element | Нет на складе | |
| 009376140 | 009376140 | O-ring | Нет на складе | |
| 009209340 | 009209340 | Filter element | Нет на складе | |
| 1 | 200230350 | Additional oil tank | Нет на складе | |
| 2 | 002191690 | Filler neck | Нет на складе | |
| 3 | 009047690 | Fillister head screw | Нет на складе | |
| 4 | 009370000 | O-ring | Нет на складе | |
| 5 | 009002000 | Hex head bolt | Нет на складе | |
| 6 | 009208050 | Nozzle disc cap | Нет на складе | |
| 7 | 009193010 | Locking cone w. O-ring | Нет на складе | |
| 8 | 009400291 | Oil level indicator | Нет на складе | |
| 9 | 270014290 | High pressure hose line | Нет на складе | |
| 10 | 009197580 | Flange connection | Нет на складе | |
| 11 | 009016700 | Allen screw | Нет на складе | |
| 11 | 009030771 | Allen screw | Нет на складе | |
| 12 | 009099030 | Detent edged washer | Нет на складе | |
| 13 | 270009880 | O-ring | Нет на складе | |
| 14 | 009208230 | Lug | Нет на складе | |
| 15 | 270014090 | Pump-2 times | Нет на складе | |
| 16 | 009031431 | Allen screw | Нет на складе | |
| 17 | 009099101 | Detent edged washer | Нет на складе | |
| 18 | 009376111 | O-ring | Нет на складе | |
| 19 | 270014070 | Intermediate flange | Нет на складе | |
| 20 | 900002440 | O-ring | Нет на складе | |
| 21 | 270014080 | Sleeve | Нет на складе | |
| 22 | 009375050 | O-ring | Нет на складе | |
| 23 | 002286601 | Connecting flange | Нет на складе | |
| 24 | 009099081 | Detent edged washer | Нет на складе | |
| 25 | 009010461 | Hex head bolt | Нет на складе | |
| 26 | 009211741 | Male connector | Нет на складе | |
| 27 | 009209812 | High pressure hose line | Нет на складе | |
| 28 | 270012041 | High pressure hose line | Нет на складе | |
| 29 | 009209321 | High pressure filter | Нет на складе | |
| 30 | 009030771 | Allen screw | Нет на складе | |
| 31 | 009212380 | Adjustable L connection | Нет на складе | |
| 32 | 009196960 | Connector f.mini-test equipm. | Нет на складе | |
| 33 | 200230760 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 34 | 009211792 | Male connector | Нет на складе | |
| 35 | 270002640 | Diverter valve bloc | Нет на складе | |
| 36 | 009196571 | Male connector | Нет на складе | |
| 37 | 009201250 | High pressure hose line | Нет на складе | |
| 38 | 009208220 | Angle lug | Нет на складе | |
| 39 | 200230320 | Support | Нет на складе | |
| 40 | 009104140 | Washer | Нет на складе | |
| 41 | 009099091 | Detent edged washer | Нет на складе | |
| 42 | 009006340 | Hex head bolt | Нет на складе | |
| 43 | 009211730 | Angle lug | Нет на складе | |
| 44 | 009211700 | Connector | Нет на складе | |
| 45 | 002307470 | Double nipple | Нет на складе | |
| 46 | 270002660 | Sleeve | Нет на складе | |
| 47 | 270004530 | Dust cap-red | Нет на складе | |
| 48 | 270004540 | Dust cap-red | Нет на складе | |
| 49 | 270002650 | Connector plug | Нет на складе | |
| 50 | 009211820 | Nozzle disc cap | Нет на складе | |
| 51 | 009211831 | Cutting ring | Нет на складе | |
| 52 | 009404780 | Spiral strip-Id.-no.= 1m | Нет на складе | |
| 53 | 009002851 | Hex head bolt | Нет на складе | |
| 53 | 009014370 | Hex head bolt | Нет на складе | |
| 54 | 009251300 | Cover plate | Нет на складе | |
| 55 | 009251041 | Tube clamp-2 halves | Нет на складе | |
| 56 | 009082120 | Hex nut | Нет на складе | |
| 57 | 009260291 | Oil-Id.-no.= 1ltr | Нет на складе | |
| 58 | 009006360 | Hex head bolt | Нет на складе | |
| 59 | 200235640 | Support | Нет на складе | |
| 60 | 009010060 | Hex head bolt | Нет на складе | |
| 61 | 009251450 | Cover plate | Нет на складе | |
| 62 | 009251031 | Tube clamp-2 halves | Нет на складе | |
| 63 | 009087041 | Locknut | Нет на складе | |
| 64 | 200241940 | Support | Нет на складе | |
| 65 | 009034240 | Allen screw | Нет на складе | |
| 66 | 009080061 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
