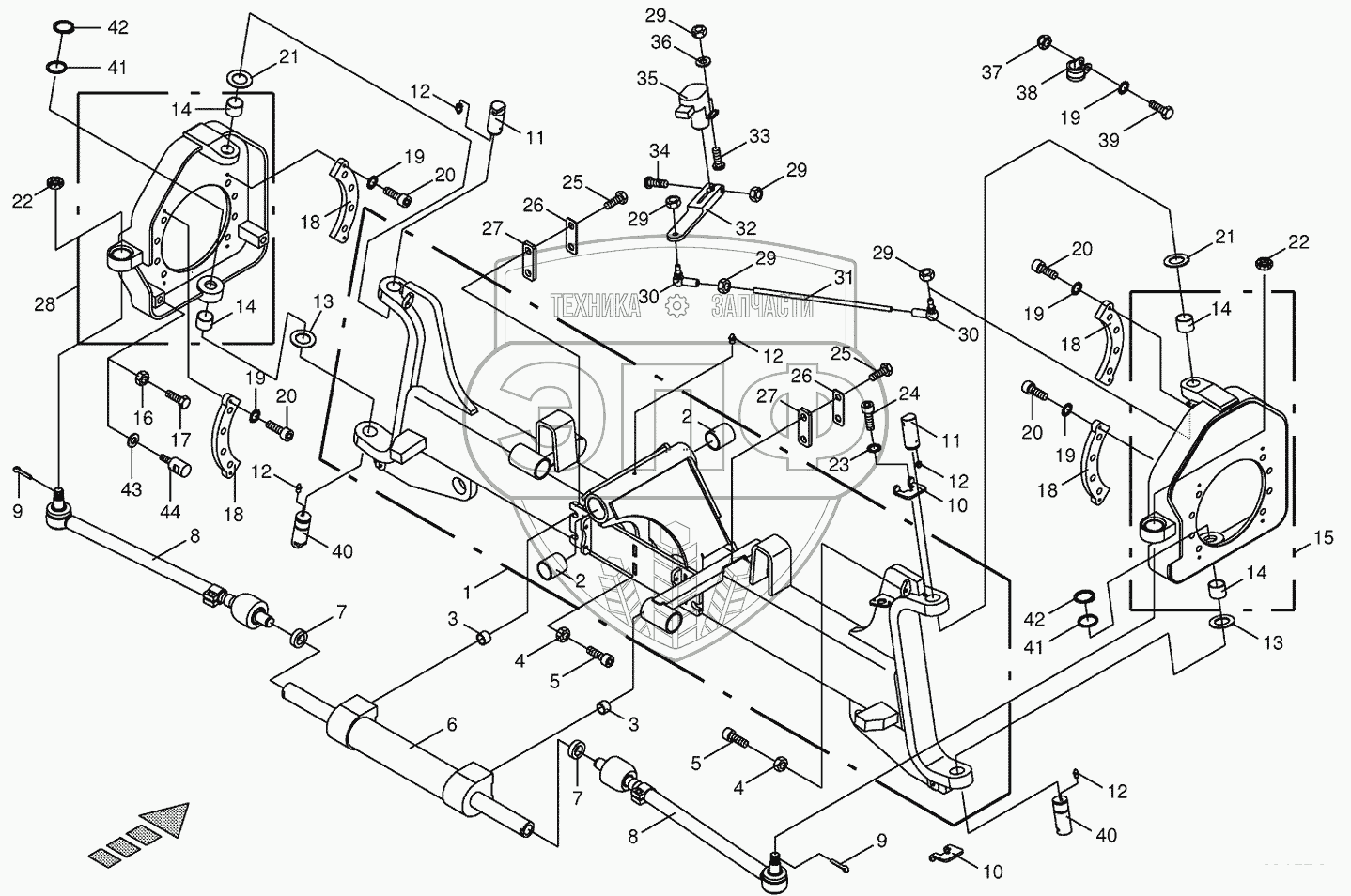

Каталог запасных частей к технике: KRONE BIG-X-500. Steering axle
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
29
29
29
29
29
29
29
29
29
29
30
30
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
40
40
41
41
41
41
41
42
42
42
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188031 | 009188031 | Sealing set | Нет на складе | |
| 1 | 002130631 | Steered axle carrier | Нет на складе | |
| 2 | 009353310 | Bearing bush | Нет на складе | |
| 3 | 002164860 | Bushing | Нет на складе | |
| 4 | 009082120 | Hex nut | Нет на складе | |
| 5 | 009031081 | Allen screw | Нет на складе | |
| 6 | 002164700 | Hydraulic cylinder | Нет на складе | |
| 7 | 002146210 | Spacer ring | Нет на складе | |
| 8 | 002130580 | Axial tie rod | Нет на складе | |
| 9 | 009120891 | Cotter pin | Нет на складе | |
| 10 | 002155011 | Pressure angle | Нет на складе | |
| 11 | 002265285 | Retention bolt | Нет на складе | |
| 12 | 009191050 | Grease niple | Нет на складе | |
| 13 | 002154990 | Approach disc | Нет на складе | |
| 14 | 009353430 | Bearing bush | Нет на складе | |
| 15 | 002130801 | Journal-right | Нет на складе | |
| 16 | 009082200 | Hex nut | Нет на складе | |
| 17 | 009003491 | Hex head bolt | Нет на складе | |
| 18 | 002130980 | Screw-on strip | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 009030791 | Allen screw | Нет на складе | |
| 21 | 002218731 | Approach disc | Нет на складе | |
| 22 | 009089270 | Castellated nut | Нет на складе | |
| 23 | 009099091 | Detent edged washer | Нет на складе | |
| 24 | 009031051 | Allen screw | Нет на складе | |
| 25 | 009003821 | Hex head bolt | Нет на складе | |
| 26 | 200220740 | Locking plate | Нет на складе | |
| 27 | 002199371 | Double roller | Нет на складе | |
| 28 | 002130701 | Journal-left | Нет на складе | |
| 29 | 009082071 | Hex nut | Нет на складе | |
| 30 | 009271140 | Link | Нет на складе | |
| 31 | 200204030 | Coupler | Нет на складе | |
| 32 | 002178051 | Lever | Нет на складе | |
| 33 | 009037471 | Allen screw | Нет на складе | |
| 34 | 009036610 | Allen screw | Нет на складе | |
| 35 | 200804350 | Sensor-2-pole | Нет на складе | |
| 36 | 009105001 | Washer | Нет на складе | |
| 37 | 009087060 | Locknut | Нет на складе | |
| 38 | 009240610 | Tube clip w. rubber | Нет на складе | |
| 39 | 009002140 | Hex head bolt | Нет на складе | |
| 40 | 200234200 | Retention bolt-below | Нет на складе | |
| 41 | 009108850 | Shim ring | Нет на складе | |
| 41 | 009108910 | Shim ring | Нет на складе | |
| 42 | 009115180 | Circlip | Нет на складе | |
| 43 | 009103620 | Washer | Нет на складе | |
| 44 | 200228570 | Steering limitation-optional | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
