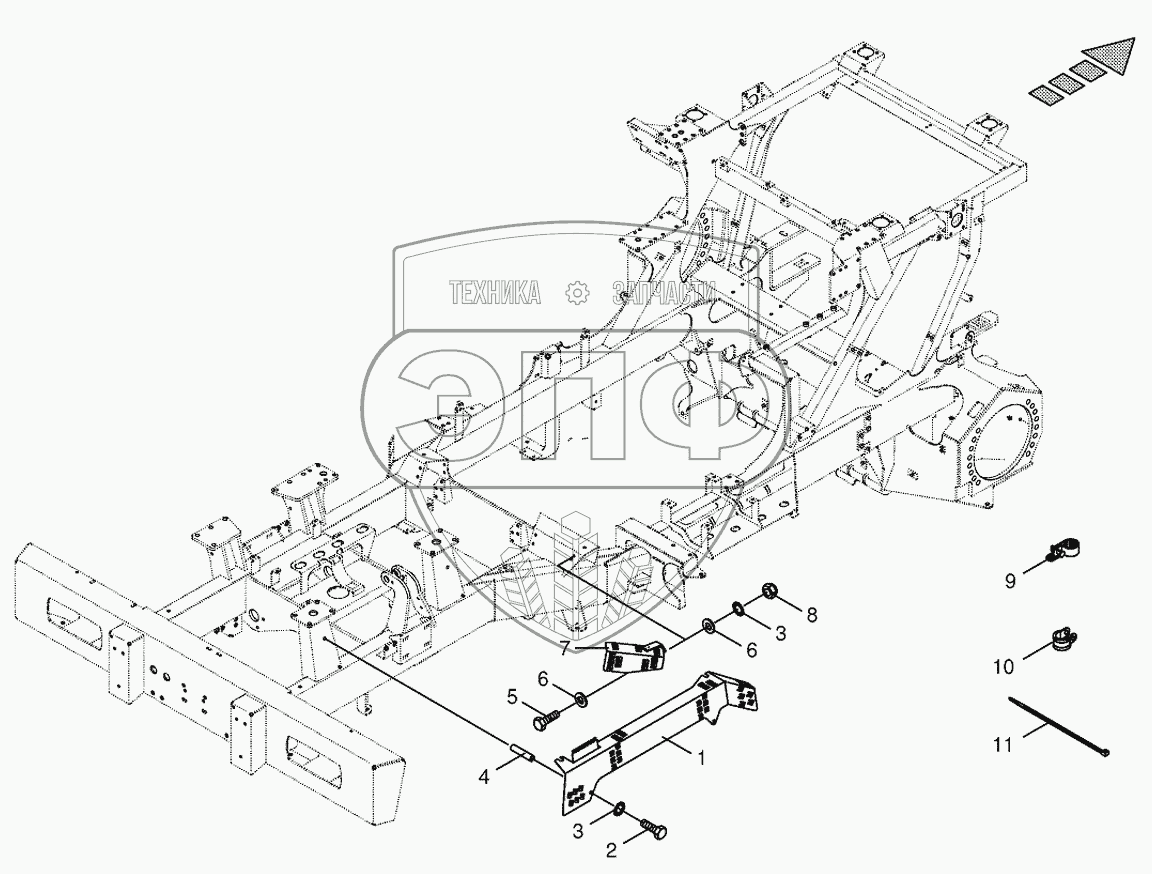

Каталог запасных частей к технике: KRONE BIG-X-500. Wiring harness fastening
1
2
3
3
4
5
6
6
7
8
9
9
9
9
10
10
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200233260 | Cable support | Нет на складе | |
| 2 | 009010731 | Hex head bolt | Нет на складе | |
| 3 | 009099091 | Detent edged washer | Нет на складе | |
| 4 | 002408471 | Spacer tube | Нет на складе | |
| 5 | 009006370 | Hex head bolt | Нет на складе | |
| 6 | 009104140 | Washer | Нет на складе | |
| 7 | 200233210 | Cable support | Нет на складе | |
| 8 | 009087580 | Locknut | Нет на складе | |
| 9 | 009240680 | Screwless corrugatend tube | Нет на складе | |
| 9 | 009240710 | Screwless corrugatend tube | Нет на складе | |
| 9 | 009240700 | Screwless corrugatend tube | Нет на складе | |
| 9 | 009240690 | Screwless corrugatend tube | Нет на складе | |
| 10 | 009240610 | Tube clip w. rubber | Нет на складе | |
| 10 | 009240620 | Tube clip w. rubber | Нет на складе | |
| 11 | 009226711 | Cable band | Нет на складе | |
| 11 | 009226722 | Cable band | Нет на складе | |
| 11 | 009226731 | Cable band | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
