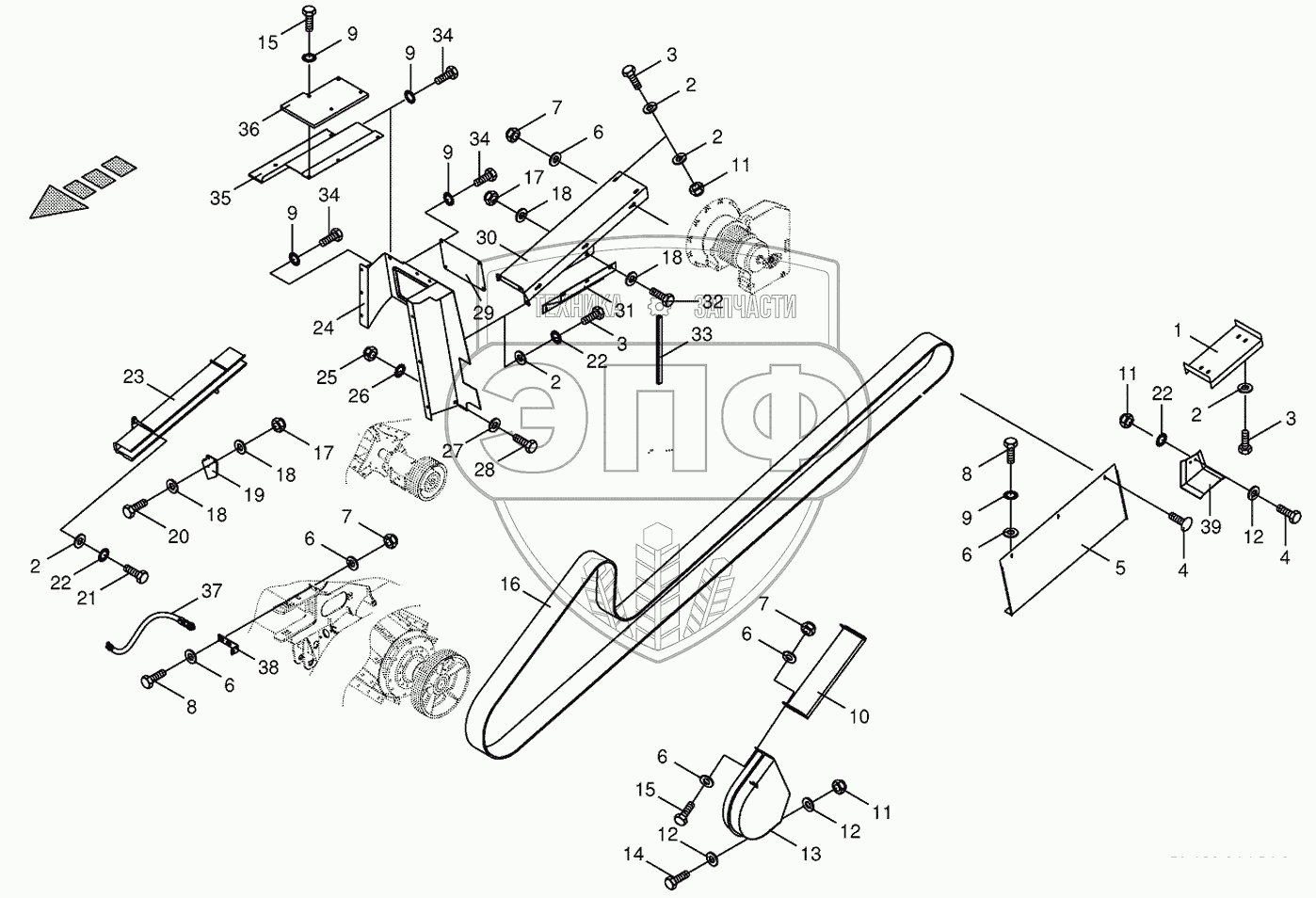

Каталог запасных частей к технике: KRONE BIG-X-500. Belt guide-main drive
1
2
2
2
2
2
3
3
3
4
4
5
6
6
6
6
6
6
7
7
7
8
8
9
9
9
9
9
10
11
11
11
12
12
12
13
14
15
15
16
17
17
18
18
18
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200202540 | Belt guard | Нет на складе | |
| 2 | 009103530 | Washer | Нет на складе | |
| 3 | 009006360 | Hex head bolt | Нет на складе | |
| 4 | 009047301 | Coach bolt | Нет на складе | |
| 5 | 200204370 | Belt guard | Нет на складе | |
| 6 | 009106030 | Washer | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 009006140 | Hex head bolt | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 10 | 002155230 | Belt covering-front | Нет на складе | |
| 11 | 009087580 | Locknut | Нет на складе | |
| 12 | 009103611 | Washer | Нет на складе | |
| 13 | 002155212 | Belt guard | Нет на складе | |
| 14 | 009006370 | Hex head bolt | Нет на складе | |
| 15 | 009006160 | Hex head bolt | Нет на складе | |
| 16 | 002159940 | Power band | Нет на складе | |
| 17 | 009087010 | Locknut | Нет на складе | |
| 18 | 009106090 | Washer | Нет на складе | |
| 19 | 200204450 | Guard support | Нет на складе | |
| 20 | 009006580 | Hex head bolt | Нет на складе | |
| 21 | 009006320 | Hex head bolt | Нет на складе | |
| 22 | 009099091 | Detent edged washer | Нет на складе | |
| 23 | 200204360 | Belt guard-front | Нет на складе | |
| 24 | 200202550 | Partition-left front | Нет на складе | |
| 25 | 009087140 | Locknut | Нет на складе | |
| 26 | 009099290 | Detent edged washer | Нет на складе | |
| 27 | 009105102 | Washer | Нет на складе | |
| 28 | 009006620 | Hex head bolt | Нет на складе | |
| 29 | 002131780 | Cover | Нет на складе | |
| 30 | 002131690 | Belt guard-front | Нет на складе | |
| 31 | 002131700 | Cover plate-front | Нет на складе | |
| 32 | 009006550 | Hex head bolt | Нет на складе | |
| 33 | 009386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 34 | 009006120 | Hex head bolt | Нет на складе | |
| 35 | 002177800 | Step plate | Нет на складе | |
| 36 | 002177790 | Cover | Нет на складе | |
| 37 | 003024091 | Namursensor | Нет на складе | |
| 38 | 002261212 | Initiator retainer | Нет на складе | |
| 39 | 200227420 | Belt rest | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
