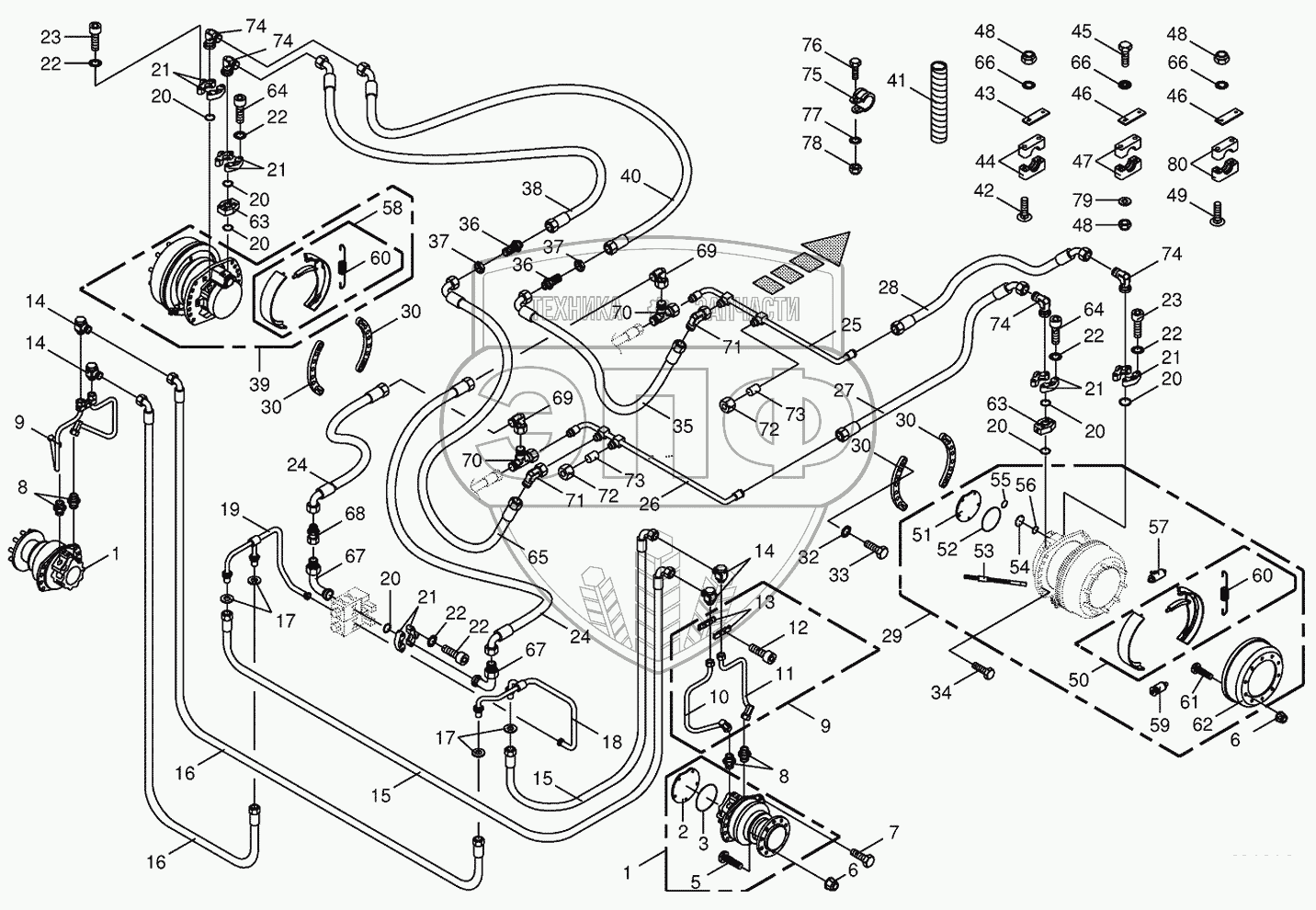

Каталог запасных частей к технике: KRONE BIG-X-500. Traction drive wheel engine
1
1
2
3
5
6
6
7
8
8
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
19
20
20
20
20
20
20
20
21
21
21
21
21
22
22
22
22
22
22
23
23
24
24
25
26
27
28
29
30
30
30
30
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
45
45
46
46
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
63
64
64
65
66
66
66
67
67
68
69
69
70
70
71
71
72
72
73
73
74
74
74
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270012701 | Wheel motor -back | Нет на складе | |
| 2 | 270118990 | Cover Wheel Motor | Нет на складе | |
| 3 | 009375730 | O-ring | Нет на складе | |
| 5 | 009401621 | Wheel pin | Нет на складе | |
| 6 | 009102240 | Nut | Нет на складе | |
| 7 | 900000690 | Hex head bolt | Нет на складе | |
| 8 | 009196380 | Male connector | Нет на складе | |
| 9 | 200202681 | Solder piece | Нет на складе | |
| 10 | 200202691 | Solder piece | Нет на складе | |
| 11 | 200202701 | Solder piece | Нет на складе | |
| 12 | 009031061 | Allen screw | Нет на складе | |
| 13 | 200202710 | Clamp-2 halves | Нет на складе | |
| 14 | 002220170 | Hinged union | Нет на складе | |
| 15 | 009200112 | High pressure hose line | Нет на складе | |
| 16 | 009200471 | High pressure hose line | Нет на складе | |
| 17 | 002286920 | Washer | Нет на складе | |
| 18 | 200211980 | Solder piece | Нет на складе | |
| 19 | 200211970 | Solder piece | Нет на складе | |
| 20 | 270039240 | Flange gasket | Нет на складе | |
| 21 | 009208611 | SAE-flange section-2 halves | Нет на складе | |
| 22 | 009099110 | Detent edged washer | Нет на складе | |
| 23 | 009031431 | Allen screw | Нет на складе | |
| 24 | 270038900 | High pressure hose line | Нет на складе | |
| 25 | 200202660 | Solder piece | Нет на складе | |
| 26 | 200202670 | Solder piece | Нет на складе | |
| 27 | 270038890 | High pressure hose line | Нет на складе | |
| 28 | 270038880 | High pressure hose line | Нет на складе | |
| 29 | 009191902 | Wheel motor -right front | Нет на складе | |
| 30 | 200220761 | Screw-in slat | Нет на складе | |
| 32 | 009099081 | Detent edged washer | Нет на складе | |
| 33 | 009014211 | Hex head bolt | Нет на складе | |
| 34 | 009003110 | Hex head bolt | Нет на складе | |
| 35 | 270023311 | High pressure hose line | Нет на складе | |
| 36 | 009193630 | Straight 2-way connector | Нет на складе | |
| 37 | 009080610 | Hex nut | Нет на складе | |
| 38 | 270038910 | High pressure hose line | Нет на складе | |
| 39 | 009191912 | Wheel motor -left front | Нет на складе | |
| 40 | 270038920 | High pressure hose line | Нет на складе | |
| 41 | 003012190 | Spiral strip-Id.-no.= 1m | Нет на складе | |
| 42 | 009047632 | Coach bolt | Нет на складе | |
| 43 | 009251300 | Cover plate | Нет на складе | |
| 44 | 009251522 | Tube clamp-2 halves | Нет на складе | |
| 45 | 009014370 | Hex head bolt | Нет на складе | |
| 45 | 009011600 | Hex head bolt | Нет на складе | |
| 45 | 009014470 | Hex head bolt | Нет на складе | |
| 46 | 009251251 | Cover plate | Нет на складе | |
| 47 | 270039040 | Tube clamp-2 halves | Нет на складе | |
| 48 | 009087580 | Locknut | Нет на складе | |
| 49 | 900005350 | Coach bolt | Нет на складе | |
| 50 | 270009290 | Brake shoe-right, incl. spring | Нет на складе | |
| 51 | 009190550 | Cover | Нет на складе | |
| 52 | 009376300 | O-ring | Нет на складе | |
| 53 | 009190590 | Brake cable | Нет на складе | |
| 54 | 009190910 | Lid for operating piston | Нет на складе | |
| 55 | 900002260 | O-ring | Нет на складе | |
| 56 | 009376310 | O-ring | Нет на складе | |
| 57 | 009190580 | Wheel brake cylinder | Нет на складе | |
| 58 | 270009710 | Brake shoe-left | Нет на складе | |
| 59 | 009405430 | Autom. adjuster | Нет на складе | |
| 60 | 009190610 | Spring set | Нет на складе | |
| 61 | 009191180 | Wheel pin | Нет на складе | |
| 62 | 009190600 | Brake drum-10 hole | Нет на складе | |
| 63 | 003601600 | Flange | Нет на складе | |
| 64 | 009031471 | Allen screw | Нет на складе | |
| 65 | 270039000 | High pressure hose line | Нет на складе | |
| 66 | 009099091 | Detent edged washer | Нет на складе | |
| 67 | 270020840 | SAE-flange adapter | Нет на складе | |
| 68 | 270039010 | Reducer fitting | Нет на складе | |
| 69 | 009199040 | Lug | Нет на складе | |
| 70 | 270038730 | Adjustable L connection | Нет на складе | |
| 71 | 270039030 | Angle lug-45° | Нет на складе | |
| 72 | 270038740 | Nozzle disc cap | Нет на складе | |
| 73 | 900005090 | Locking cone w. O-ring | Нет на складе | |
| 74 | 270038680 | SAE-flange adapter | Нет на складе | |
| 75 | 009240390 | Tube clip w. rubber | Нет на складе | |
| 76 | 009010421 | Hex head bolt | Нет на складе | |
| 77 | 009087060 | Locknut | Нет на складе | |
| 78 | 009099081 | Detent edged washer | Нет на складе | |
| 79 | 009104140 | Washer | Нет на складе | |
| 80 | 270039300 | Tube clamp-2 halves | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
