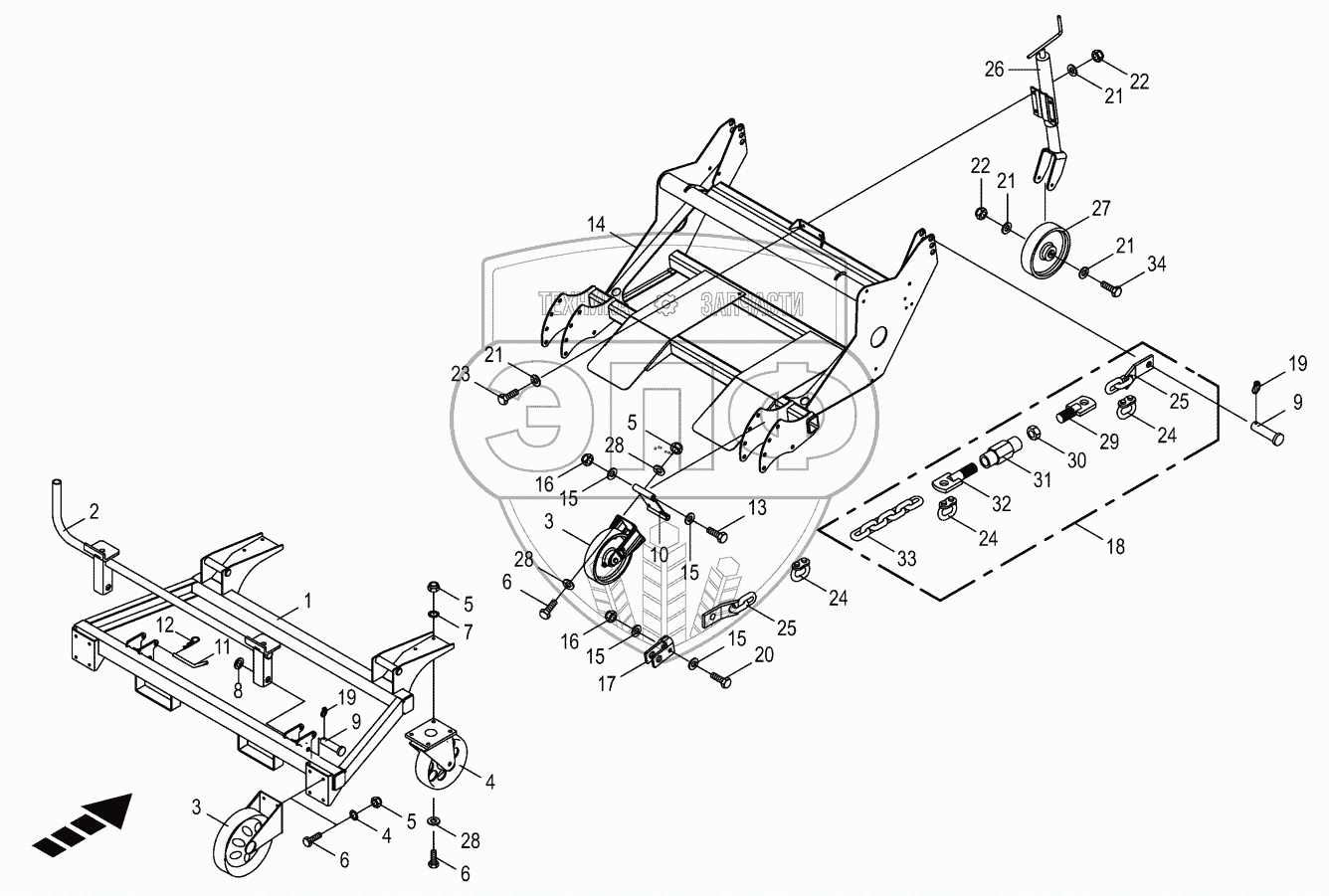

Каталог запасных частей к технике: KRONE BiG X 500. Installation car
1
2
3
3
4
4
5
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
21
21
21
21
22
22
23
24
24
24
25
25
26
27
28
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 215 735 2 | Maintenance carriage frame | Нет на складе | |
| 2 | 00 215 750 0 | Support jacks | Нет на складе | |
| 3 | 00 216 903 0 | Fixed roller for heavy loads | Нет на складе | |
| 4 | 00 216 902 0 | Guide roller | Нет на складе | |
| 5 | 00 908 758 0 | Locknut | Нет на складе | |
| 6 | 00 900 636 0 | Hex head bolt | Нет на складе | |
| 7 | 00 909 909 1 | Detent edged washer | Нет на складе | |
| 8 | 00 910 514 1 | Washer | Нет на складе | |
| 9 | 00 916 120 3 | Pin | Нет на складе | |
| 10 | 20 028 060 0 | Hinge | Нет на складе | |
| 11 | 00 154 236 0 | Locking pin | Нет на складе | |
| 12 | 00 917 104 1 | Spring clip | Нет на складе | |
| 13 | 00 901 495 0 | Hex head bolt | Нет на складе | |
| 14 | 20 029 656 0 | Service cart cutting drum | Нет на складе | |
| 15 | 00 910 303 1 | Washer | Нет на складе | |
| 16 | 00 908 719 0 | Locknut | Нет на складе | |
| 17 | 20 029 498 0 | Intermediate housing | Нет на складе | |
| 18 | 00 146 444 1 | Tension chain -cpl. | Нет на складе | |
| 19 | 00 917 006 1 | Linch pin | Нет на складе | |
| 20 | 00 901 122 0 | Hex head bolt | Нет на складе | |
| 21 | 00 901 137 1 | Hex head bolt | Нет на складе | |
| 22 | 00 908 701 0 | Locknut | Нет на складе | |
| 23 | 00 900 656 0 | Hex head bolt | Нет на складе | |
| 24 | 90 000 565 0 | Connect. link | Нет на складе | |
| 25 | 00 151 324 4 | Round steel chain with flat steel | Нет на складе | |
| 26 | 27 009 127 0 | Supporting wheel | Нет на складе | |
| 27 | 27 009 126 0 | Running wheel | Нет на складе | |
| 28 | 00 910 414 0 | Washer | Нет на складе | |
| 29 | 20 033 496 0 | Threaded rod | Нет на складе | |
| 30 | 00 908 225 0 | Hex nut | Нет на складе | |
| 31 | 00 146 983 1 | Spanner nut | Нет на складе | |
| 32 | 20 033 498 0 | Threaded rod -left-hand thread | Нет на складе | |
| 33 | 00 922 577 3 | Steel chain | Нет на складе | |
| 34 | 90 000 340 0 | Hex head bolt | Нет на складе |
