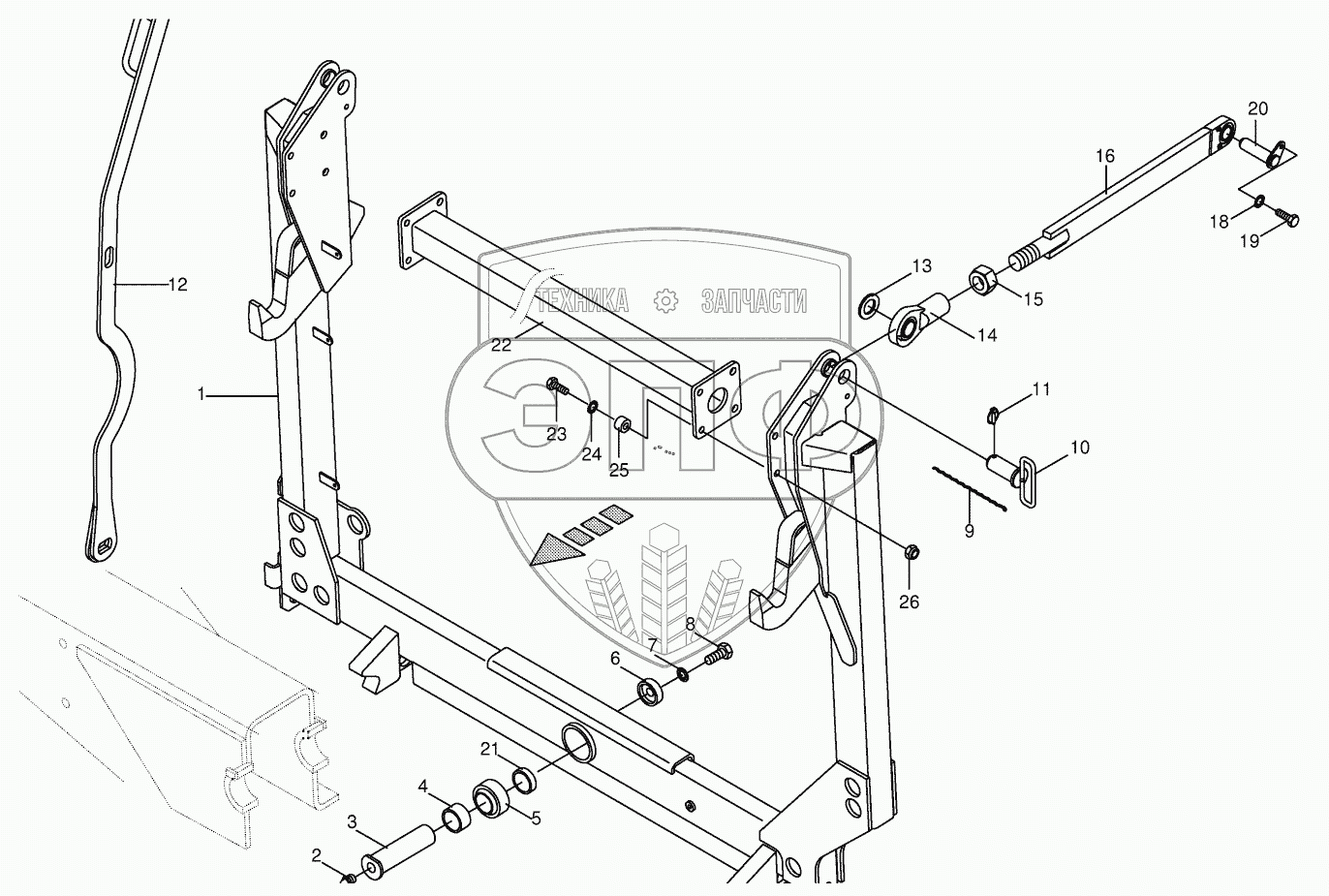

Каталог запасных частей к технике: KRONE BiG X 500. Pivoting frame / linkage
20 024 443 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20 024 443 1 | 20 024 443 1 | Pivoting frame -for tyres | Нет на складе | |
| 1 | 20 022 592 1 | Pivoting frame | Нет на складе | |
| 2 | 00 919 105 0 | Grease niple | Нет на складе | |
| 3 | 00 221 293 2 | Bearing bolt | Нет на складе | |
| 4 | 00 214 721 0 | Bushing | Нет на складе | |
| 5 | 00 934 779 0 | Radial bearing | Нет на складе | |
| 6 | 00 221 295 1 | End plate | Нет на складе | |
| 7 | 00 909 912 1 | Detent edged washer | Нет на складе | |
| 8 | 00 900 675 0 | Hex head bolt | Нет на складе | |
| 9 | 00 922 623 0 | Chain | Нет на складе | |
| 10 | 00 227 741 2 | Pin | Нет на складе | |
| 11 | 00 917 006 1 | Linch pin | Нет на складе | |
| 12 | 20 024 197 0 | Stop lever | Нет на складе | |
| 13 | 00 910 515 2 | Washer | Нет на складе | |
| 14 | 00 934 780 0 | Joint head | Нет на складе | |
| 15 | 00 908 046 0 | Hex nut | Нет на складе | |
| 16 | 00 217 485 1 | Coupler | Нет на складе | |
| 18 | 00 909 908 1 | Detent edged washer | Нет на складе | |
| 19 | 00 900 614 0 | Hex head bolt | Нет на складе | |
| 20 | 00 216 677 0 | Pin | Нет на складе | |
| 21 | 00 214 720 0 | Bushing | Нет на складе | |
| 22 | 20 022 583 0 | Cross arm | Нет на складе | |
| 23 | 00 901 450 2 | Hex head bolt | Нет на складе | |
| 23 | 00 900 658 0 | Hex head bolt | Нет на складе | |
| 24 | 00 909 910 1 | Detent edged washer | Нет на складе | |
| 25 | 00 341 065 1 | Spacer bushing | Нет на складе | |
| 26 | 00 908 701 0 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
