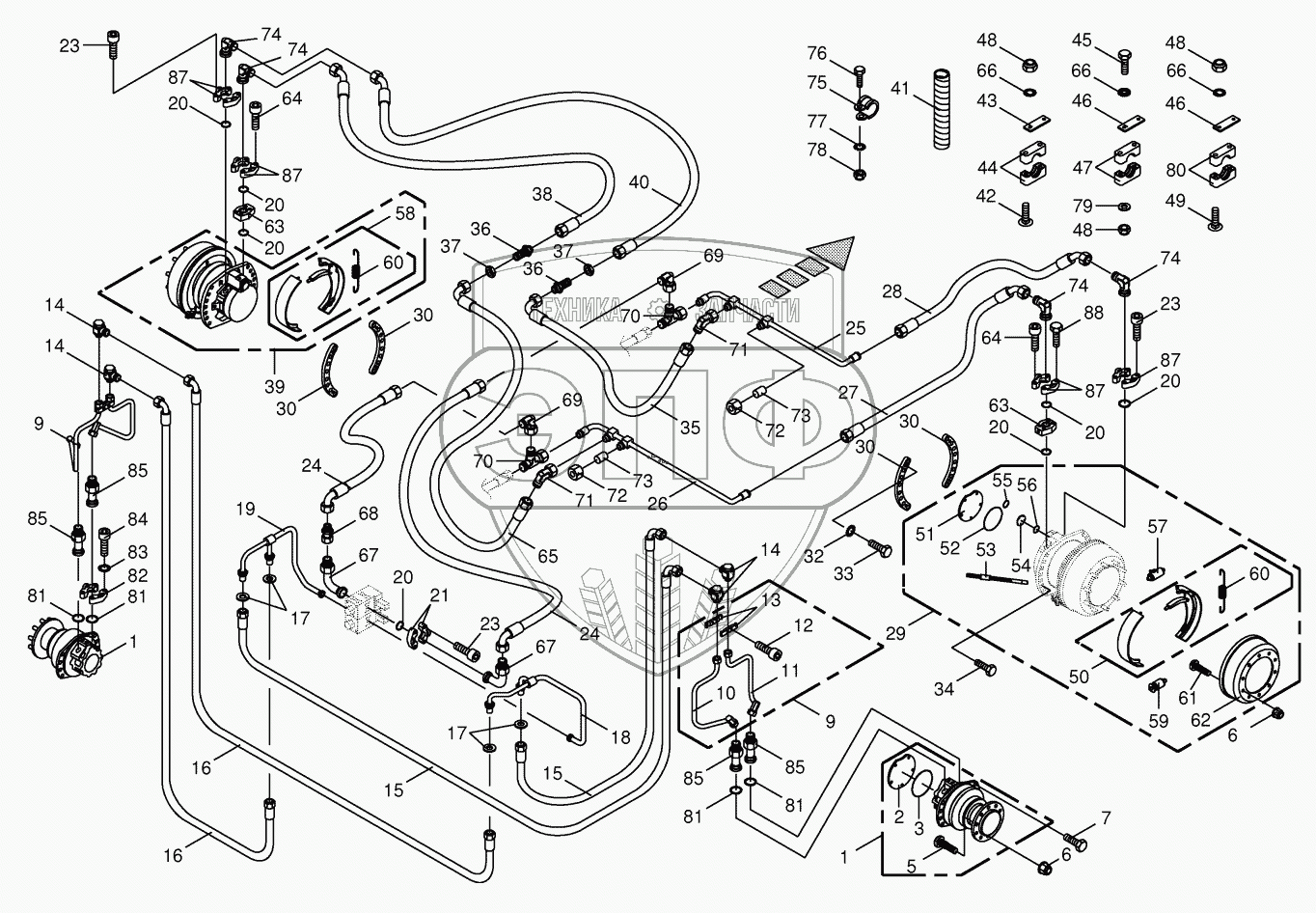

Каталог запасных частей к технике: KRONE BiG X 500. Traction drive wheel engine
1
1
2
3
5
6
6
7
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
19
20
20
20
20
20
20
20
21
23
23
23
24
24
25
26
27
28
29
30
30
30
30
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
45
45
46
46
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
63
64
64
65
66
66
66
67
67
68
69
69
70
70
71
71
72
72
73
73
74
74
74
74
75
76
77
78
79
80
81
81
81
81
82
83
84
85
85
85
85
87
87
87
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 27 001 270 1 | Wheel motor -back | Нет на складе | |
| 2 | 27 011 899 0 | Cover wheel motor | Нет на складе | |
| 3 | 00 937 573 0 | O-ring | Нет на складе | |
| 5 | 00 940 162 1 | Wheel pin | Нет на складе | |
| 6 | 00 910 224 0 | Nut | Нет на складе | |
| 7 | 90 000 069 0 | Hex head bolt | Нет на складе | |
| 9 | 20 020 268 1 | Solder piece | Нет на складе | |
| 10 | 20 020 269 1 | Solder piece | Нет на складе | |
| 11 | 20 020 270 1 | Solder piece | Нет на складе | |
| 12 | 00 903 106 1 | Allen screw | Нет на складе | |
| 13 | 20 020 271 0 | Clamp -2 halves | Нет на складе | |
| 14 | 00 222 017 0 | Hinged union | Нет на складе | |
| 15 | 00 920 011 2 | High pressure hose line | Нет на складе | |
| 16 | 00 920 047 1 | High pressure hose line | Нет на складе | |
| 17 | 00 228 692 0 | Washer | Нет на складе | |
| 18 | 20 021 198 0 | Solder piece | Нет на складе | |
| 19 | 20 021 197 0 | Solder piece | Нет на складе | |
| 20 | 27 003 924 0 | Flange gasket | Нет на складе | |
| 21 | 00 920 861 1 | SAE-flange section -2 halves | Нет на складе | |
| 23 | 90 000 473 0 | Allen screw | Нет на складе | |
| 24 | 27 003 890 0 | High pressure hose line | Нет на складе | |
| 25 | 20 020 266 0 | Solder piece | Нет на складе | |
| 26 | 20 020 267 0 | Solder piece | Нет на складе | |
| 27 | 27 003 889 0 | High pressure hose line | Нет на складе | |
| 28 | 27 003 888 0 | High pressure hose line | Нет на складе | |
| 29 | 00 919 190 4 | Wheel motor -right front | Нет на складе | |
| 30 | 20 022 076 1 | Screw-in slat | Нет на складе | |
| 32 | 00 909 908 1 | Detent edged washer | Нет на складе | |
| 33 | 00 901 421 1 | Hex head bolt | Нет на складе | |
| 34 | 00 900 311 0 | Hex head bolt | Нет на складе | |
| 35 | 27 002 331 1 | High pressure hose line | Нет на складе | |
| 36 | 00 919 363 0 | Straight 2-way connector | Нет на складе | |
| 37 | 00 908 061 0 | Hex nut | Нет на складе | |
| 38 | 27 003 891 0 | High pressure hose line | Нет на складе | |
| 39 | 00 919 191 4 | Wheel motor -left front | Нет на складе | |
| 40 | 27 003 892 0 | High pressure hose line | Нет на складе | |
| 41 | 00 301 219 0 | Spiral strip -Id.-no.= 1m | Нет на складе | |
| 42 | 00 904 763 2 | Coach bolt | Нет на складе | |
| 43 | 00 925 130 0 | Cover plate | Нет на складе | |
| 44 | 00 925 152 2 | Tube clamp -2 halves | Нет на складе | |
| 45 | 00 901 160 0 | Hex head bolt | Нет на складе | |
| 45 | 00 901 437 0 | Hex head bolt | Нет на складе | |
| 45 | 00 901 447 0 | Hex head bolt | Нет на складе | |
| 46 | 00 925 125 1 | Cover plate | Нет на складе | |
| 47 | 27 003 904 0 | Tube clamp -2 halves | Нет на складе | |
| 48 | 00 908 758 0 | Locknut | Нет на складе | |
| 49 | 90 000 535 0 | Coach bolt | Нет на складе | |
| 50 | 27 000 929 0 | Brake shoe -right | Нет на складе | |
| 51 | 00 919 055 0 | Cover | Нет на складе | |
| 52 | 00 937 630 0 | O-ring | Нет на складе | |
| 53 | 00 919 059 0 | Brake cable | Нет на складе | |
| 54 | 00 919 091 0 | Lid for operating piston | Нет на складе | |
| 55 | 90 000 226 0 | O-ring | Нет на складе | |
| 56 | 00 937 631 0 | O-ring | Нет на складе | |
| 57 | 00 919 058 0 | Wheel brake cylinder | Нет на складе | |
| 58 | 27 000 971 0 | Brake shoe -left | Нет на складе | |
| 59 | 00 940 543 0 | Autom. adjuster | Нет на складе | |
| 60 | 00 919 061 0 | Spring set | Нет на складе | |
| 61 | 00 919 118 0 | Wheel pin | Нет на складе | |
| 62 | 00 919 060 0 | Brake drum -10 hole | Нет на складе | |
| 63 | 00 360 160 0 | Flange | Нет на складе | |
| 64 | 00 903 147 1 | Allen screw | Нет на складе | |
| 65 | 27 003 900 0 | High pressure hose line | Нет на складе | |
| 66 | 00 909 909 1 | Detent edged washer | Нет на складе | |
| 67 | 27 002 084 0 | SAE-flange adapter | Нет на складе | |
| 68 | 27 003 901 0 | Reducer fitting | Нет на складе | |
| 69 | 00 919 904 0 | Lug | Нет на складе | |
| 70 | 27 003 873 0 | Adjustable L connection | Нет на складе | |
| 71 | 27 003 903 0 | Angle lug -45° | Нет на складе | |
| 72 | 27 003 874 0 | Nozzle disc cap | Нет на складе | |
| 73 | 90 000 509 0 | Locking cone w. O-ring | Нет на складе | |
| 74 | 27 003 868 0 | SAE-flange adapter | Нет на складе | |
| 75 | 00 924 039 0 | Tube clip w. rubber | Нет на складе | |
| 76 | 00 901 042 1 | Hex head bolt | Нет на складе | |
| 77 | 00 908 706 0 | Locknut | Нет на складе | |
| 78 | 00 909 908 1 | Detent edged washer | Нет на складе | |
| 79 | 00 910 414 0 | Washer | Нет на складе | |
| 80 | 27 003 930 0 | Tube clamp -2 halves | Нет на складе | |
| 81 | 27 003 923 0 | Flange gasket | Нет на складе | |
| 82 | 00 920 860 1 | SAE-flange section -2 halves | Нет на складе | |
| 83 | 00 909 907 0 | Detent edged washer | Нет на складе | |
| 84 | 00 903 109 1 | Allen screw | Нет на складе | |
| 85 | 27 007 439 0 | SAE extern.screw thread flange | Нет на складе | |
| 86 | 27 007 655 0 | SAE-flange section -2 halves | Нет на складе | |
| 87 | 90 000 480 0 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
