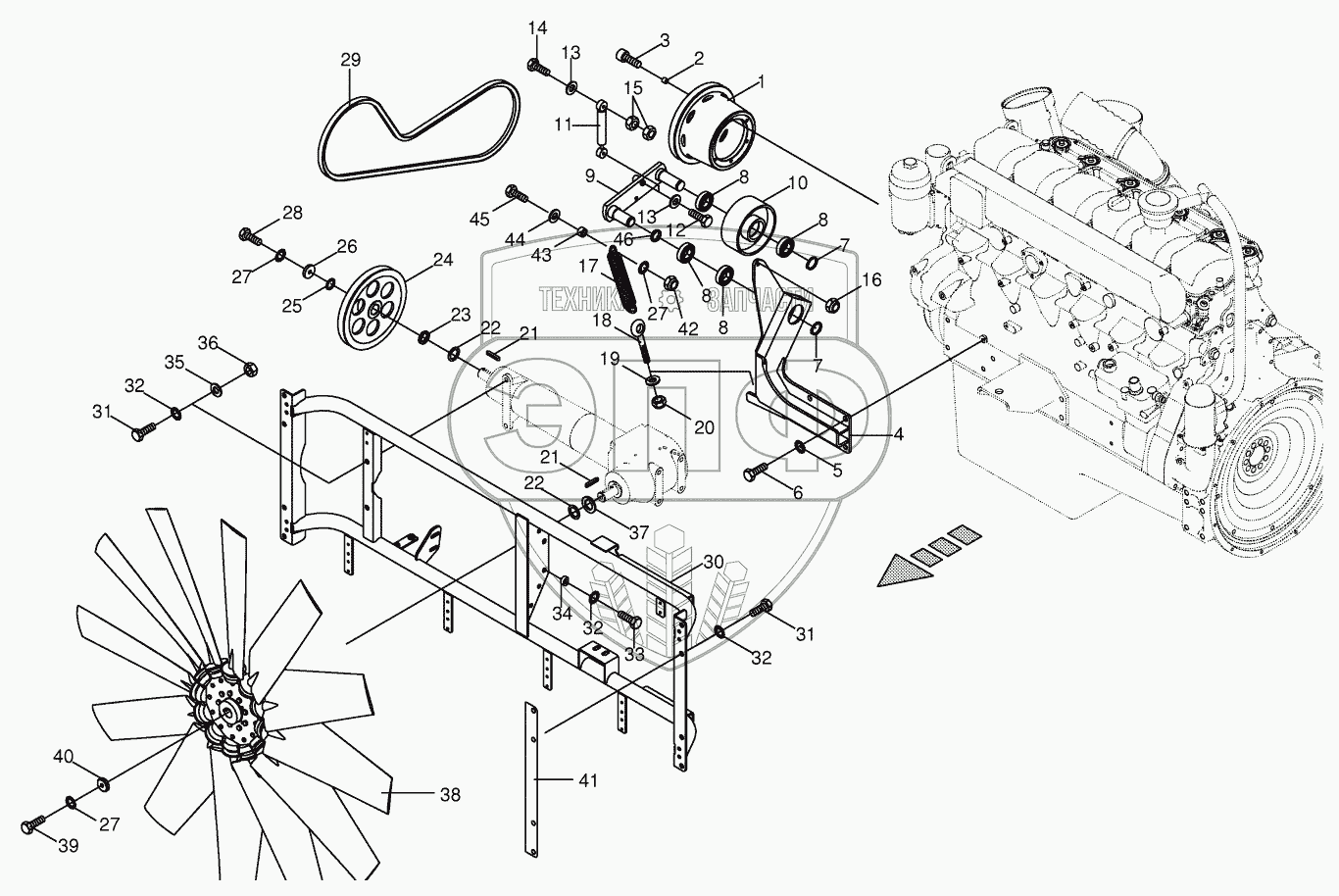

Каталог запасных частей к технике: KRONE BiG X 500. Ventilator wheel / Drive
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
22
22
23
24
25
25
26
27
27
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 020 324 0 | V-belt pulley | Нет на складе | |
| 2 | 00 221 167 1 | Bushing | Нет на складе | |
| 3 | 00 903 080 0 | Allen screw | Нет на складе | |
| 4 | 20 021 306 1 | Bracket | Нет на складе | |
| 5 | 00 909 929 0 | Detent edged washer | Нет на складе | |
| 6 | 90 000 029 0 | Hex head bolt | Нет на складе | |
| 7 | 00 911 536 0 | Circlip | Нет на складе | |
| 8 | 00 930 506 0 | Grooved ball bearing | Нет на складе | |
| 9 | 00 231 651 4 | Rocker | Нет на складе | |
| 10 | 00 229 942 2 | Jockey pulley | Нет на складе | |
| 11 | 00 230 764 0 | Damper | Нет на складе | |
| 12 | 00 901 613 1 | Hex head bolt | Нет на складе | |
| 13 | 00 910 413 0 | Washer | Нет на складе | |
| 14 | 00 901 046 1 | Hex head bolt | Нет на складе | |
| 15 | 00 908 210 0 | Hex nut | Нет на складе | |
| 16 | 00 908 706 0 | Locknut | Нет на складе | |
| 17 | 00 281 806 1 | Tension spring | Нет на складе | |
| 18 | 00 905 337 0 | Eye screw | Нет на складе | |
| 19 | 00 910 414 0 | Washer | Нет на складе | |
| 20 | 00 908 758 0 | Locknut | Нет на складе | |
| 21 | 00 915 078 1 | Fit-in key | Нет на складе | |
| 22 | 00 910 862 0 | Shim ring | Нет на складе | |
| 22 | 00 910 864 1 | Shim ring | Нет на складе | |
| 22 | 00 910 865 1 | Shim ring | Нет на складе | |
| 23 | 00 225 677 0 | Spacer ring | Нет на складе | |
| 24 | 20 020 325 0 | V-belt pulley | Нет на складе | |
| 25 | 00 910 826 1 | Shim ring | Нет на складе | |
| 25 | 00 910 808 1 | Shim ring | Нет на складе | |
| 26 | 00 223 893 1 | Washer | Нет на складе | |
| 27 | 00 909 909 1 | Detent edged washer | Нет на складе | |
| 28 | 00 900 637 0 | Hex head bolt | Нет на складе | |
| 29 | 00 921 560 1 | V-belt | Нет на складе | |
| 30 | 20 020 213 2 | Gearbox support | Нет на складе | |
| 31 | 00 900 655 0 | Hex head bolt | Нет на складе | |
| 32 | 00 909 910 1 | Detent edged washer | Нет на складе | |
| 33 | 00 900 657 0 | Hex head bolt | Нет на складе | |
| 34 | 00 228 251 1 | Spacer bushing | Нет на складе | |
| 35 | 00 910 320 0 | Washer | Нет на складе | |
| 36 | 00 908 215 0 | Hex nut | Нет на складе | |
| 37 | 00 225 677 0 | Spacer ring | Нет на складе | |
| 38 | 27 012 902 0 | Fan wheel | Нет на складе | |
| 39 | 00 900 638 0 | Hex head bolt | Нет на складе | |
| 40 | 00 223 893 1 | Washer | Нет на складе | |
| 41 | 20 023 738 0 | Spacer plate | Нет на складе | |
| 41 | 20 023 739 0 | Spacer plate | Нет на складе | |
| 42 | 00 908 758 0 | Locknut | Нет на складе | |
| 43 | 00 281 790 5 | Bushing | Нет на складе | |
| 44 | 00 910 353 0 | Washer | Нет на складе | |
| 45 | 00 901 431 0 | Hex head bolt | Нет на складе | |
| 46 | 00 227 085 2 | Spacer ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
