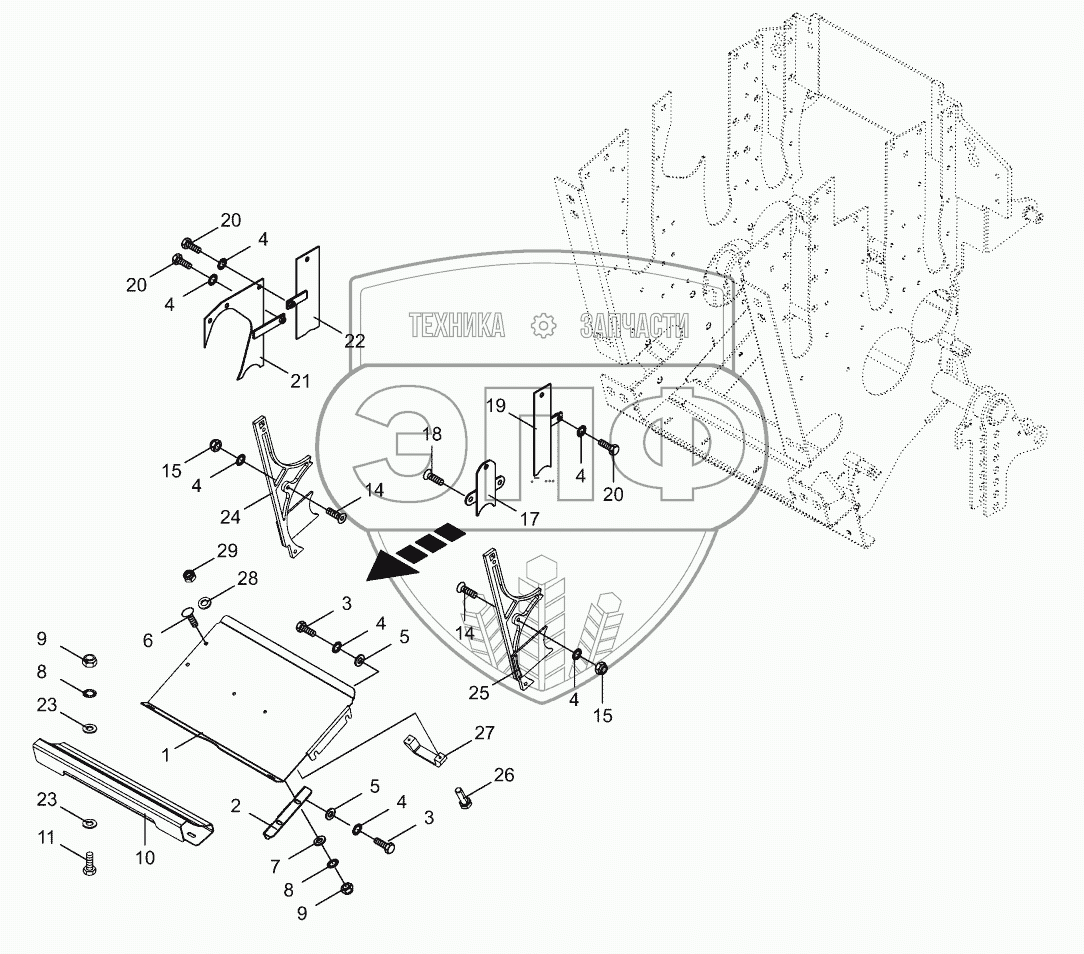

Каталог запасных частей к технике: KRONE BIG-X-630. Grain collecting plate / slotted cover
1
2
3
3
4
4
4
4
4
4
4
5
5
6
7
8
8
9
9
10
11
14
14
15
15
17
18
19
20
20
20
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202211312 | Grain collecting plate | Нет на складе | |
| 2 | 200262161 | Angle | Нет на складе | |
| 3 | 009006360 | Hex head bolt | Нет на складе | |
| 4 | 009099091 | Detent edged washer | Нет на складе | |
| 5 | 009103611 | Washer | Нет на складе | |
| 6 | 009047322 | Coach bolt | Нет на складе | |
| 7 | 009103660 | Washer | Нет на складе | |
| 8 | 009099081 | Detent edged washer | Нет на складе | |
| 9 | 009087060 | Locknut | Нет на складе | |
| 10 | 202271600 | Sheet intake roller front | Нет на складе | |
| 11 | 009006170 | Hex head bolt | Нет на складе | |
| 14 | 900003520 | Countersunkscrew | Нет на складе | |
| 15 | 009087580 | Locknut | Нет на складе | |
| 17 | 200261510 | Slot cover-left middle | Нет на складе | |
| 18 | 009040101 | Countersunkscrew | Нет на складе | |
| 19 | 200261392 | Slot cover-back left | Нет на складе | |
| 20 | 009008171 | Hex head bolt | Нет на складе | |
| 21 | 200261431 | Slot cover-right middle | Нет на складе | |
| 22 | 202212751 | Slot cover rear, right | Нет на складе | |
| 23 | 009106030 | Washer | Нет на складе | |
| 24 | 202282191 | Cover right | Нет на складе | |
| 25 | 202282201 | Cover left | Нет на складе | |
| 26 | 009006080 | Hex head bolt | Нет на складе | |
| 27 | 009249150 | Hand grip | Нет на складе | |
| 28 | 009104111 | Washer | Нет на складе | |
| 29 | 009087041 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
