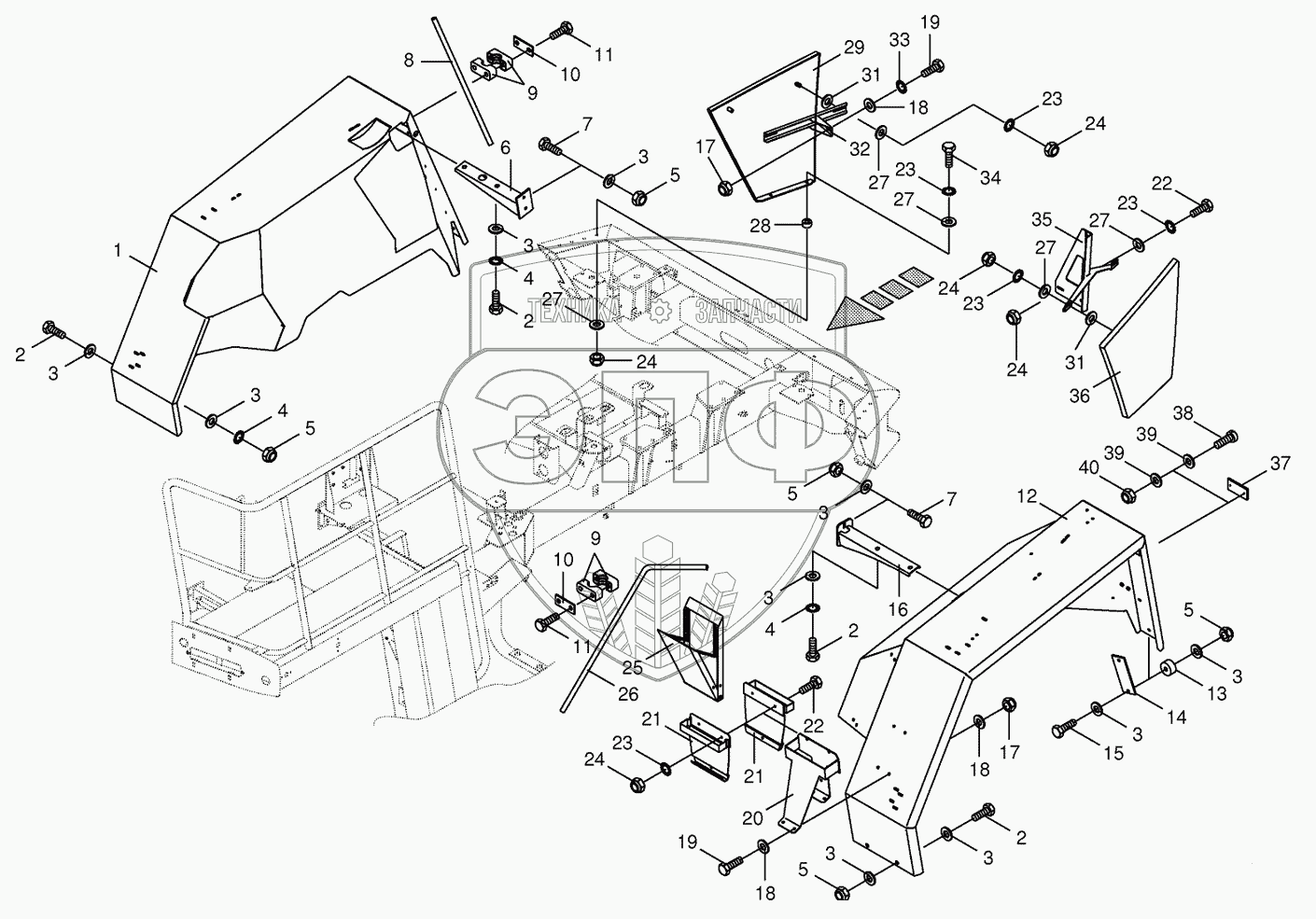

Каталог запасных частей к технике: KRONE BIG-X-650. Mudguard
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
17
18
18
18
19
19
20
21
21
22
22
23
23
23
23
23
24
24
24
24
24
25
26
27
27
27
27
27
28
29
31
31
32
33
34
35
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200213470 | Mudguard-right | Нет на складе | |
| 2 | 009006570 | Hex head bolt | Нет на складе | |
| 3 | 009103200 | Washer | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 002258871 | Carrier-back | Нет на складе | |
| 7 | 009006580 | Hex head bolt | Нет на складе | |
| 8 | 002169090 | Guide tube-right | Нет на складе | |
| 9 | 009251041 | Tube clamp-2 halves | Нет на складе | |
| 10 | 009251300 | Cover plate | Нет на складе | |
| 11 | 009014350 | Hex head bolt | Нет на складе | |
| 12 | 200213370 | Mudguard-left | Нет на складе | |
| 13 | 002248141 | Mudguard retainer | Нет на складе | |
| 14 | 002258850 | Enclosure | Нет на складе | |
| 15 | 009003021 | Hex head bolt | Нет на складе | |
| 16 | 200213810 | Carrier-left | Нет на складе | |
| 17 | 009087580 | Locknut | Нет на складе | |
| 18 | 009104140 | Washer | Нет на складе | |
| 19 | 009006360 | Hex head bolt | Нет на складе | |
| 20 | 002167602 | Support | Нет на складе | |
| 21 | 200215420 | Holder for block | Нет на складе | |
| 22 | 009006140 | Hex head bolt | Нет на складе | |
| 23 | 009099081 | Detent edged washer | Нет на складе | |
| 24 | 009087060 | Locknut | Нет на складе | |
| 25 | 270007770 | Drop-type sprag | Нет на складе | |
| 26 | 002169100 | Guide tube-left | Нет на складе | |
| 27 | 009106030 | Washer | Нет на складе | |
| 28 | 002255671 | Spacer | Нет на складе | |
| 29 | 200231070 | Guard-back right | Нет на складе | |
| 31 | 009103660 | Washer | Нет на складе | |
| 32 | 002174640 | Support-back right | Нет на складе | |
| 33 | 009099091 | Detent edged washer | Нет на складе | |
| 34 | 009016131 | Hex head bolt | Нет на складе | |
| 35 | 200210410 | Guard support-back left | Нет на складе | |
| 36 | 200231060 | Guard-back left | Нет на складе | |
| 37 | 270000940 | Rear reflector-red | Нет на складе | |
| 38 | 009034251 | Allen screw | Нет на складе | |
| 39 | 009103250 | Washer | Нет на складе | |
| 40 | 009080061 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
