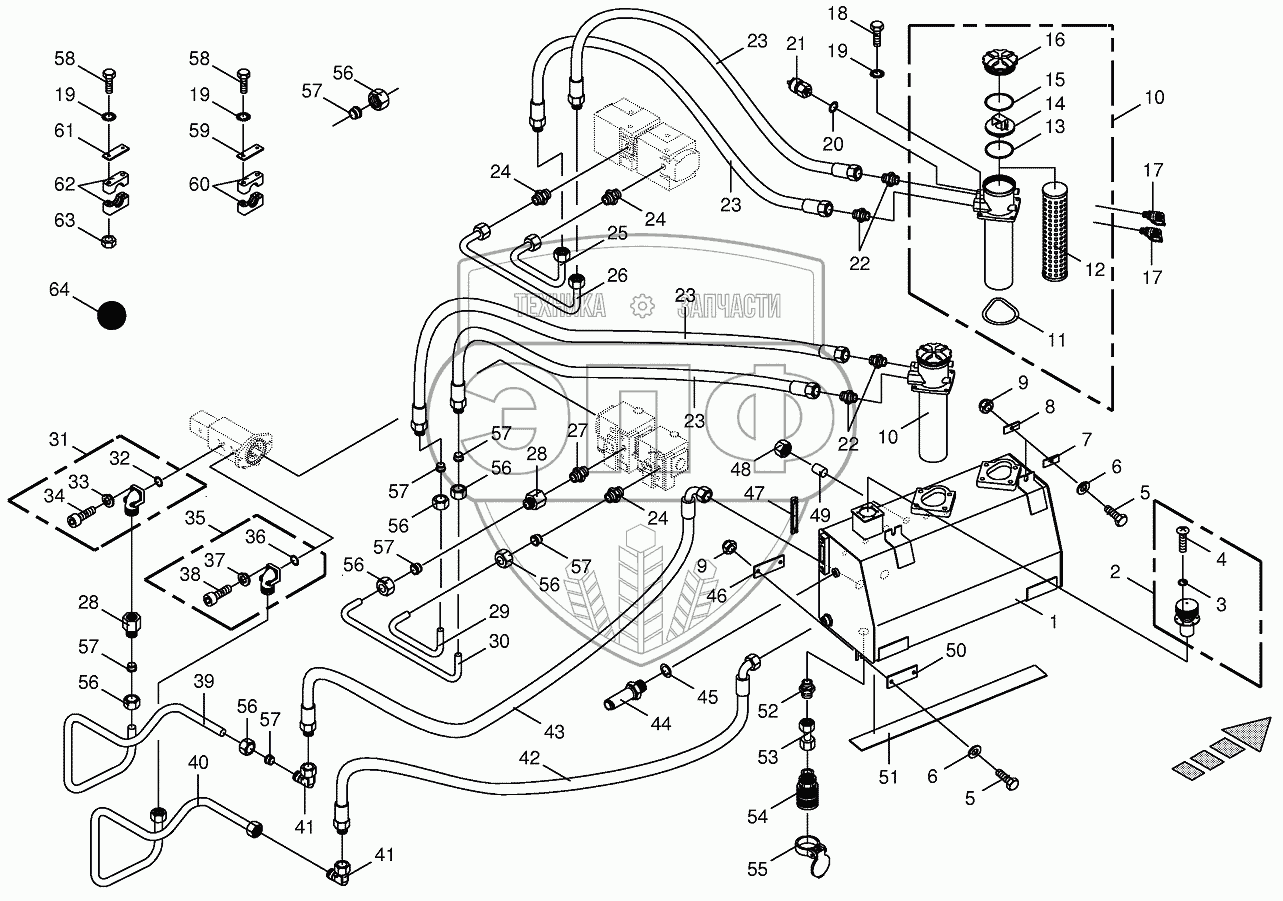

Каталог запасных частей к технике: KRONE BIG-X-650. Hydraulic tank / suction lines
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
19
19
20
21
22
22
23
23
23
23
24
24
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
41
42
43
44
45
46
47
48
48
48
49
49
49
50
51
52
53
54
55
56
56
56
56
56
56
56
57
57
57
57
57
57
57
58
58
58
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002246945 | Oil reservoir | Нет на складе | |
| 2 | 002191690 | Filler neck | Нет на складе | |
| 3 | 009370000 | O-ring | Нет на складе | |
| 4 | 009047690 | Fillister head screw | Нет на складе | |
| 5 | 009006570 | Hex head bolt | Нет на складе | |
| 6 | 009106090 | Washer | Нет на складе | |
| 7 | 002254272 | Attaching strap | Нет на складе | |
| 8 | 002254380 | Rubber shim | Нет на складе | |
| 9 | 009087010 | Locknut | Нет на складе | |
| 10 | 002297072 | Return-suction filter | Нет на складе | |
| 11 | 009375671 | O-ring | Нет на складе | |
| 12 | 002297670 | Filter | Нет на складе | |
| 13 | 009375661 | O-ring | Нет на складе | |
| 14 | 009385930 | Spout | Нет на складе | |
| 15 | 009375641 | O-ring | Нет на складе | |
| 16 | 009385920 | Cover | Нет на складе | |
| 17 | 009193600 | Connector f.mini-test equipm. | Нет на складе | |
| 18 | 009006360 | Hex head bolt | Нет на складе | |
| 19 | 009099091 | Detent edged washer | Нет на складе | |
| 20 | 009377161 | Gasket ring | Нет на складе | |
| 21 | 002297100 | Pressure switch | Нет на складе | |
| 22 | 009196571 | Male connector | Нет на складе | |
| 23 | 009199320 | High pressure hose line | Нет на складе | |
| 24 | 009199091 | Male connector | Нет на складе | |
| 25 | 002287050 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 26 | 002287060 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 27 | 009199341 | Male connector | Нет на складе | |
| 28 | 009196600 | Reducer fitting | Нет на складе | |
| 29 | 002287230 | Hydraulic line | Нет на складе | |
| 30 | 002287220 | Hydraulic line | Нет на складе | |
| 31 | 009197580 | Flange connection | Нет на складе | |
| 32 | 270009880 | O-ring | Нет на складе | |
| 33 | 009099030 | Detent edged washer | Нет на складе | |
| 34 | 009030771 | Allen screw | Нет на складе | |
| 34 | 009016700 | Allen screw | Нет на складе | |
| 35 | 009197570 | Flange connection | Нет на складе | |
| 36 | 009376280 | O-ring | Нет на складе | |
| 37 | 009099061 | Detent edged washer | Нет на складе | |
| 38 | 009030451 | Allen screw | Нет на складе | |
| 38 | 009030512 | Allen screw | Нет на складе | |
| 39 | 002191200 | Hydraulic line | Нет на складе | |
| 40 | 002287480 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 41 | 009208220 | Angle lug | Нет на складе | |
| 42 | 009197931 | High pressure hose line | Нет на складе | |
| 43 | 009200792 | High pressure hose line | Нет на складе | |
| 44 | 003025100 | Levelling switch | Нет на складе | |
| 45 | 009377171 | Gasket ring | Нет на складе | |
| 46 | 002254360 | Rubber shim | Нет на складе | |
| 47 | 009400291 | Oil level indicator | Нет на складе | |
| 48 | 009208050 | Nozzle disc cap | Нет на складе | |
| 48 | 009211820 | Nozzle disc cap | Нет на складе | |
| 48 | 009210430 | Nozzle disc cap | Нет на складе | |
| 49 | 009199130 | Locking cone w. O-ring | Нет на складе | |
| 49 | 009193010 | Locking cone w. O-ring | Нет на складе | |
| 49 | 009208581 | Locking cone w. O-ring | Нет на складе | |
| 50 | 002254262 | Attaching strap | Нет на складе | |
| 51 | 002254370 | Rubber shim | Нет на складе | |
| 52 | 009210622 | Male connector | Нет на складе | |
| 53 | 002307440 | Double nipple | Нет на складе | |
| 54 | 009211312 | Sleeve | Нет на складе | |
| 55 | 009199940 | Cover-red | Нет на складе | |
| 56 | 009208050 | Nozzle disc cap | Нет на складе | |
| 57 | 009197490 | Cutting ring | Нет на складе | |
| 58 | 009002871 | Hex head bolt | Нет на складе | |
| 58 | 009014460 | Hex head bolt | Нет на складе | |
| 58 | 009014470 | Hex head bolt | Нет на складе | |
| 59 | 009251251 | Cover plate | Нет на складе | |
| 60 | 009251501 | Tube clamp-2 halves | Нет на складе | |
| 61 | 009251300 | Cover plate | Нет на складе | |
| 62 | 009251041 | Tube clamp-2 halves | Нет на складе | |
| 63 | 009082120 | Hex nut | Нет на складе | |
| 64 | 009260291 | Oil-Id.-no.= 1ltr | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
