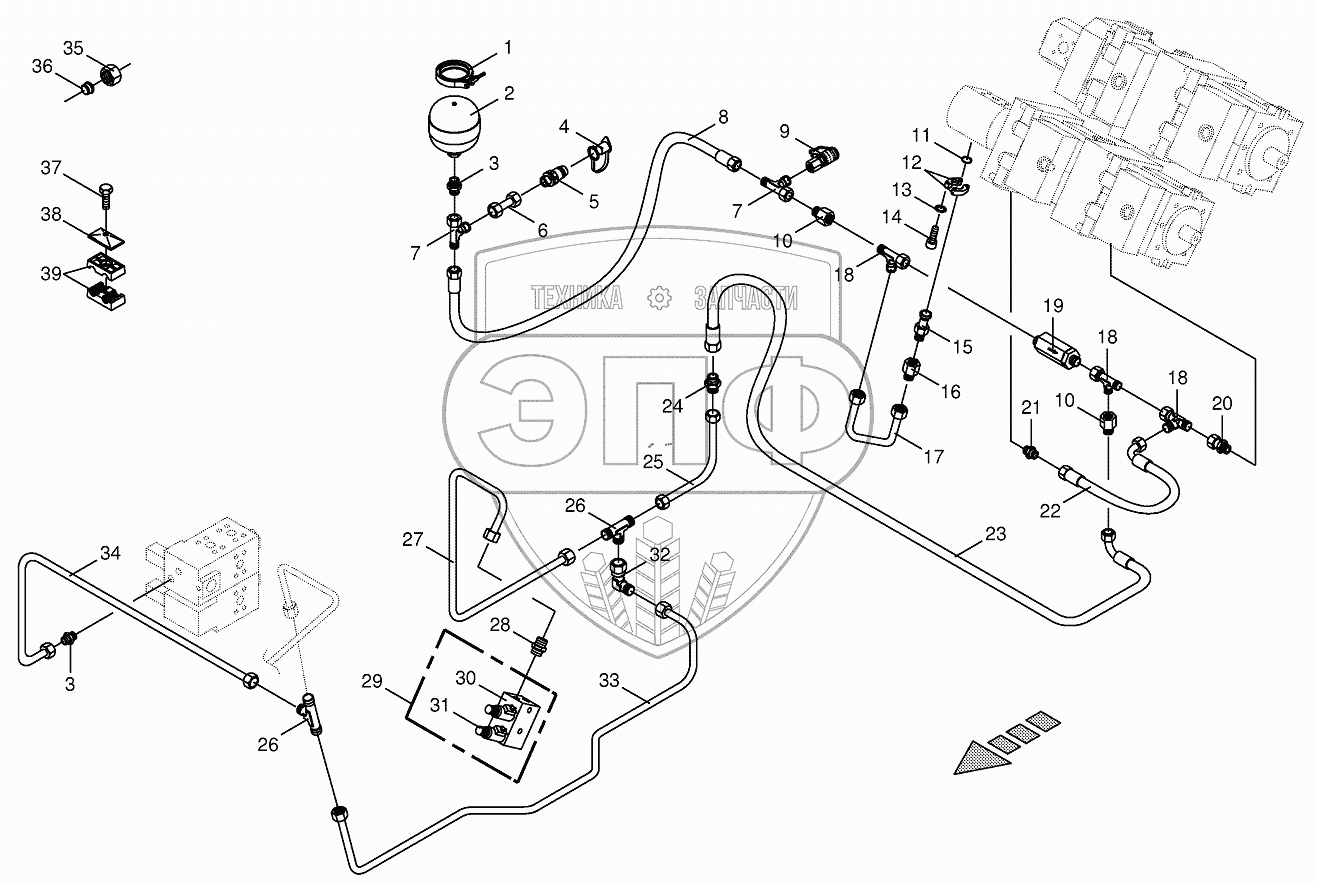

Каталог запасных частей к технике: KRONE BIG-X-650. Charge pressure lines-back
1
2
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009240300 | Joint bolt-hose clamp | Нет на складе | |
| 2 | 009196070 | Pressure accumulator | Нет на складе | |
| 3 | 009209011 | Male connector | Нет на складе | |
| 4 | 009211711 | Dust cap-red | Нет на складе | |
| 5 | 009211450 | Connector plug | Нет на складе | |
| 6 | 002307430 | Double nipple | Нет на складе | |
| 7 | 009210791 | Adjustable L connection | Нет на складе | |
| 8 | 009210161 | High pressure hose line | Нет на складе | |
| 9 | 009208680 | Connector f.mini-test equipm. | Нет на складе | |
| 10 | 009209020 | Reducer fitting | Нет на складе | |
| 11 | 009375580 | O-ring | Нет на складе | |
| 12 | 009208570 | SAE-flange section | Нет на складе | |
| 13 | 009099070 | Detent edged washer | Нет на складе | |
| 14 | 009031081 | Allen screw | Нет на складе | |
| 15 | 270000710 | SAE-flange adapter | Нет на складе | |
| 16 | 009196590 | Reducer fitting | Нет на складе | |
| 17 | 200228940 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 18 | 009212380 | Adjustable L connection | Нет на складе | |
| 19 | 009191700 | High pressure filter | Нет на складе | |
| 20 | 009193640 | Male connector | Нет на складе | |
| 21 | 009211741 | Male connector | Нет на складе | |
| 22 | 270003310 | High pressure hose line | Нет на складе | |
| 23 | 009200950 | High pressure hose line | Нет на складе | |
| 24 | 009210541 | Connector | Нет на складе | |
| 25 | 003601940 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 26 | 009210711 | T connector | Нет на складе | |
| 27 | 002191840 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 28 | 009210602 | Male connector | Нет на складе | |
| 29 | 009191261 | Valve block | Нет на складе | |
| 30 | 009190700 | Solenoid coil | Нет на складе | |
| 30 | 009190280 | 3/2-Directional-control valve | Нет на складе | |
| 31 | 009191411 | Pressure regulator-cpl. | Нет на складе | |
| 32 | 009210671 | Angle lug | Нет на складе | |
| 33 | 002191820 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 34 | 200221410 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 35 | 009212060 | Nozzle disc cap | Нет на складе | |
| 36 | 009210461 | Cutting ring | Нет на складе | |
| 37 | 009010481 | Hex head bolt | Нет на складе | |
| 38 | 009251340 | Cover plate | Нет на складе | |
| 39 | 009251580 | Tube clamp-2 halves | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
