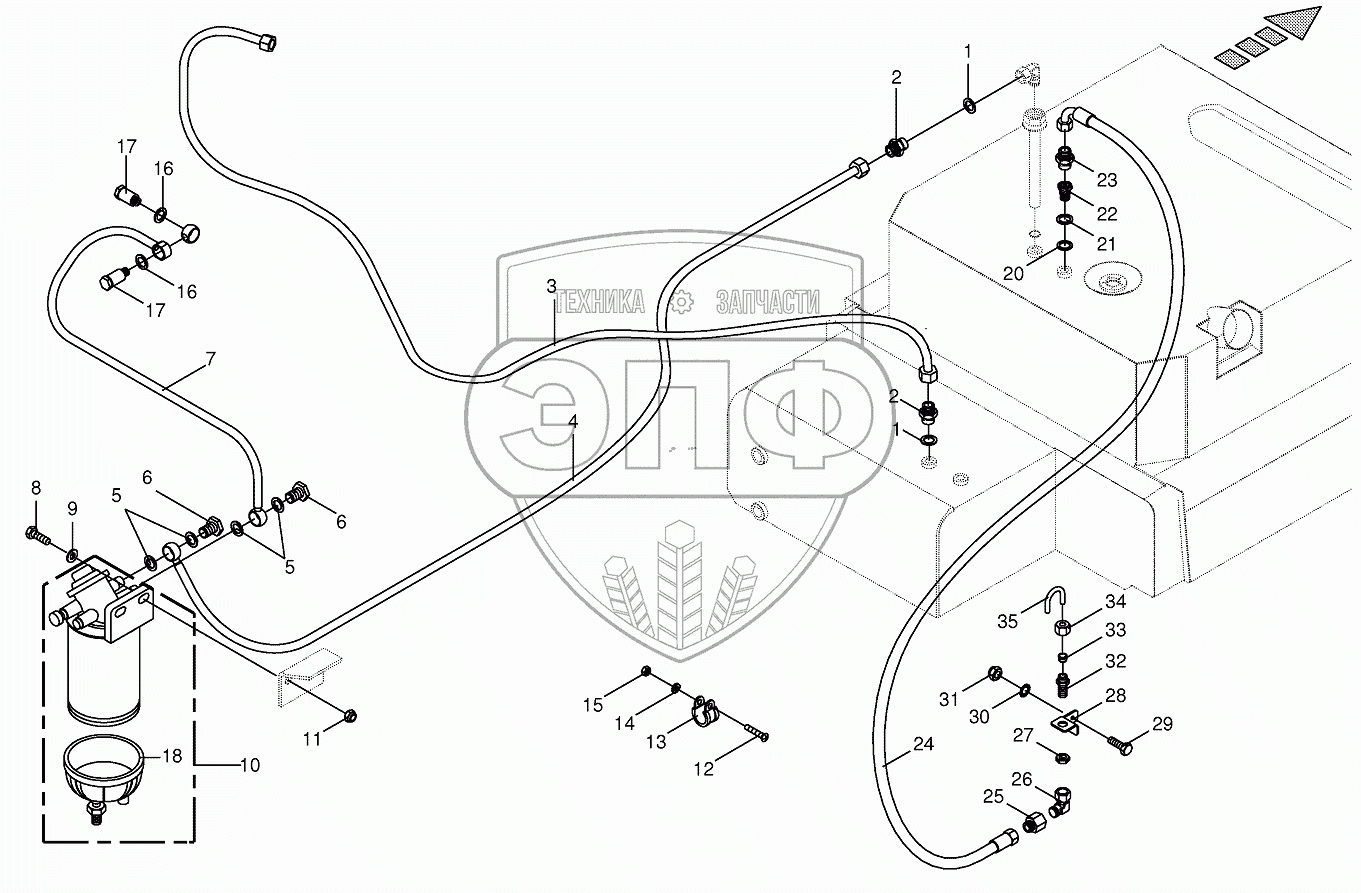

Каталог запасных частей к технике: KRONE BIG-X-650. Diesel fuel pipe
1
1
2
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009377420 | Gasket ring | Нет на складе | |
| 2 | 009197160 | Lug | Нет на складе | |
| 3 | 002248612 | Fuel pipe | Нет на складе | |
| 4 | 002248592 | Fuel pipe | Нет на складе | |
| 5 | 009377220 | Gasket ring | Нет на складе | |
| 6 | 009197170 | Hollow screw | Нет на складе | |
| 7 | 002248601 | Fuel pipe | Нет на складе | |
| 8 | 009006580 | Hex head bolt | Нет на складе | |
| 9 | 009105061 | Washer | Нет на складе | |
| 10 | 009405450 | Replacement filter | Нет на складе | |
| 10 | 009405440 | Water separator | Нет на складе | |
| 11 | 009082150 | Hex nut | Нет на складе | |
| 12 | 009043451 | Countersunkscrew | Нет на складе | |
| 13 | 009240100 | Tube clip w. rubber | Нет на складе | |
| 14 | 009100310 | Spring washer | Нет на складе | |
| 15 | 009082071 | Hex nut | Нет на складе | |
| 16 | 009404010 | Gаskеt ring | Нет на складе | |
| 17 | 009404000 | Ноllоw sсrеw | Нет на складе | |
| 18 | 009401270 | Inspection glass | Нет на складе | |
| 19 | 009210670 | Adjustable L connection | Нет на складе | |
| 20 | 009376340 | O-ring | Нет на складе | |
| 21 | 009375250 | O-ring | Нет на складе | |
| 22 | 200204710 | Connector | Нет на складе | |
| 23 | 009200340 | Male connector | Нет на складе | |
| 24 | 270002630 | Нigh prеssurе hоsе linе | Нет на складе | |
| 25 | 009210831 | Reducer fitting | Нет на складе | |
| 26 | 009210671 | Angle lug | Нет на складе | |
| 27 | 009085242 | Hex nut-low form | Нет на складе | |
| 28 | 200204840 | Support | Нет на складе | |
| 29 | 009006170 | Hex head bolt | Нет на складе | |
| 30 | 009099081 | Detent edged washer | Нет на складе | |
| 31 | 009087060 | Locknut | Нет на складе | |
| 32 | 009210871 | Straight 2-way connector | Нет на складе | |
| 33 | 009210461 | Cutting ring | Нет на складе | |
| 34 | 009212060 | Nozzle disc cap | Нет на складе | |
| 35 | 002332980 | Hydraulic line | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
