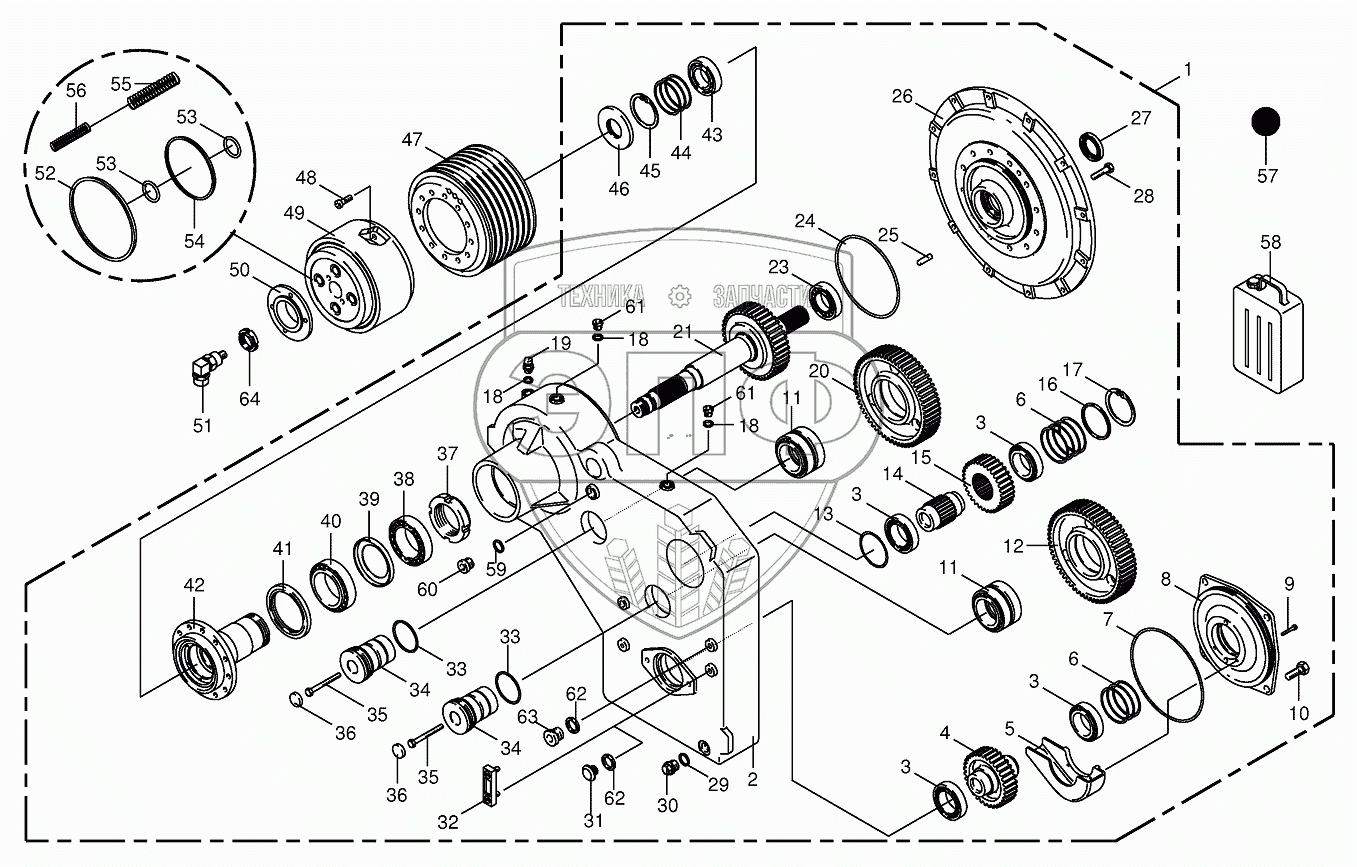

Каталог запасных частей к технике: KRONE BIG-X-650. Motor output gear
1
2
3
3
3
3
4
5
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
19
20
21
23
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
44
44
45
46
47
48
49
49
49
50
51
52
53
53
54
55
56
57
58
59
60
61
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002174690 | Motor output gear | Нет на складе | |
| 2 | 009557870 | Housing | Нет на складе | |
| 3 | 009321790 | Taper roller bearing | Нет на складе | |
| 4 | 009557810 | Spur wheel shaft | Нет на складе | |
| 5 | 009557830 | Oil sump | Нет на складе | |
| 6 | 009109260 | Shim ring | Нет на складе | |
| 6 | 009109250 | Shim ring | Нет на складе | |
| 7 | 009376330 | O-ring | Нет на складе | |
| 8 | 009557880 | Bearing housing | Нет на складе | |
| 9 | 009030500 | Allen screw | Нет на складе | |
| 10 | 009006760 | Hex head bolt | Нет на складе | |
| 11 | 009557920 | Rolling bearing unit | Нет на складе | |
| 12 | 009557910 | Spur gear | Нет на складе | |
| 13 | 009370310 | Nilos-ring | Нет на складе | |
| 14 | 009557820 | Hollow shaft | Нет на складе | |
| 15 | 009557800 | Spur gear | Нет на складе | |
| 16 | 009107130 | Supporting disc | Нет на складе | |
| 17 | 009116810 | Circlip | Нет на складе | |
| 18 | 009377210 | Gasket ring | Нет на складе | |
| 19 | 009198360 | Breather | Нет на складе | |
| 20 | 009557900 | Spur gear | Нет на складе | |
| 21 | 009557760 | Spur wheel shaft | Нет на складе | |
| 23 | 009323040 | Roller bearing | Нет на складе | |
| 23 | 270010570 | Lip seal | Нет на складе | |
| 24 | 009555570 | O-ring | Нет на складе | |
| 25 | 009157110 | Cyl. pin | Нет на складе | |
| 26 | 009557540 | Motor flange | Нет на складе | |
| 27 | 009360800 | Radial-shaft sealing ring | Нет на складе | |
| 28 | 009014520 | Hex head bolt | Нет на складе | |
| 29 | 009377511 | Gasket ring | Нет на складе | |
| 30 | 009060050 | Screw plug | Нет на складе | |
| 31 | 009198390 | Oil sight glass | Нет на складе | |
| 32 | 009198370 | Oil level indicator | Нет на складе | |
| 33 | 009375140 | O-ring | Нет на складе | |
| 34 | 009557770 | Axle | Нет на складе | |
| 35 | 009011582 | Hex head bolt | Нет на складе | |
| 36 | 009557840 | Cap | Нет на складе | |
| 37 | 009095110 | Slotted nut | Нет на складе | |
| 38 | 009321710 | Taper roller bearing | Нет на складе | |
| 39 | 009557890 | Dust cap | Нет на складе | |
| 40 | 009321850 | Taper roller bearing | Нет на складе | |
| 41 | 009360511 | Radial-shaft sealing ring | Нет на складе | |
| 42 | 009557710 | Bearing flange | Нет на складе | |
| 43 | 009303590 | Grooved ball bearing | Нет на складе | |
| 44 | 009109700 | Shim ring | Нет на складе | |
| 44 | 009109720 | Shim ring | Нет на складе | |
| 44 | 009109730 | Shim ring | Нет на складе | |
| 45 | 009116800 | Circlip | Нет на складе | |
| 46 | 009360810 | Radial-shaft sealing ring | Нет на складе | |
| 47 | 009557730 | V-belt pulley | Нет на складе | |
| 48 | 009030591 | Allen screw | Нет на складе | |
| 49 | 270015720 | Outer discs | Нет на складе | |
| 49 | 270015710 | Internal discs | Нет на складе | |
| 49 | 009403111 | Multi-disk clutch | Нет на складе | |
| 50 | 009558091 | Adapter | Нет на складе | |
| 51 | 002327910 | Oil supply | Нет на складе | |
| 52 | 009360860 | Gasket | Нет на складе | |
| 53 | 009376350 | O-ring | Нет на складе | |
| 54 | 009360850 | Gasket | Нет на складе | |
| 55 | 009404200 | Pressure spring | Нет на складе | |
| 56 | 009404210 | Pressure spring | Нет на складе | |
| 57 | 009260240 | Oil-Id.-no.= 1ltr | Нет на складе | |
| 58 | 009260280 | Oil-Id.-no.= 5ltr | Нет на складе | |
| 59 | 009377010 | Gasket ring | Нет на складе | |
| 60 | 009060120 | Screw plug | Нет на складе | |
| 61 | 009060071 | Screw plug | Нет на складе | |
| 62 | 900000860 | Gasket ring | Нет на складе | |
| 63 | 900000870 | Screw plug | Нет на складе | |
| 64 | 009095530 | Slotted nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
