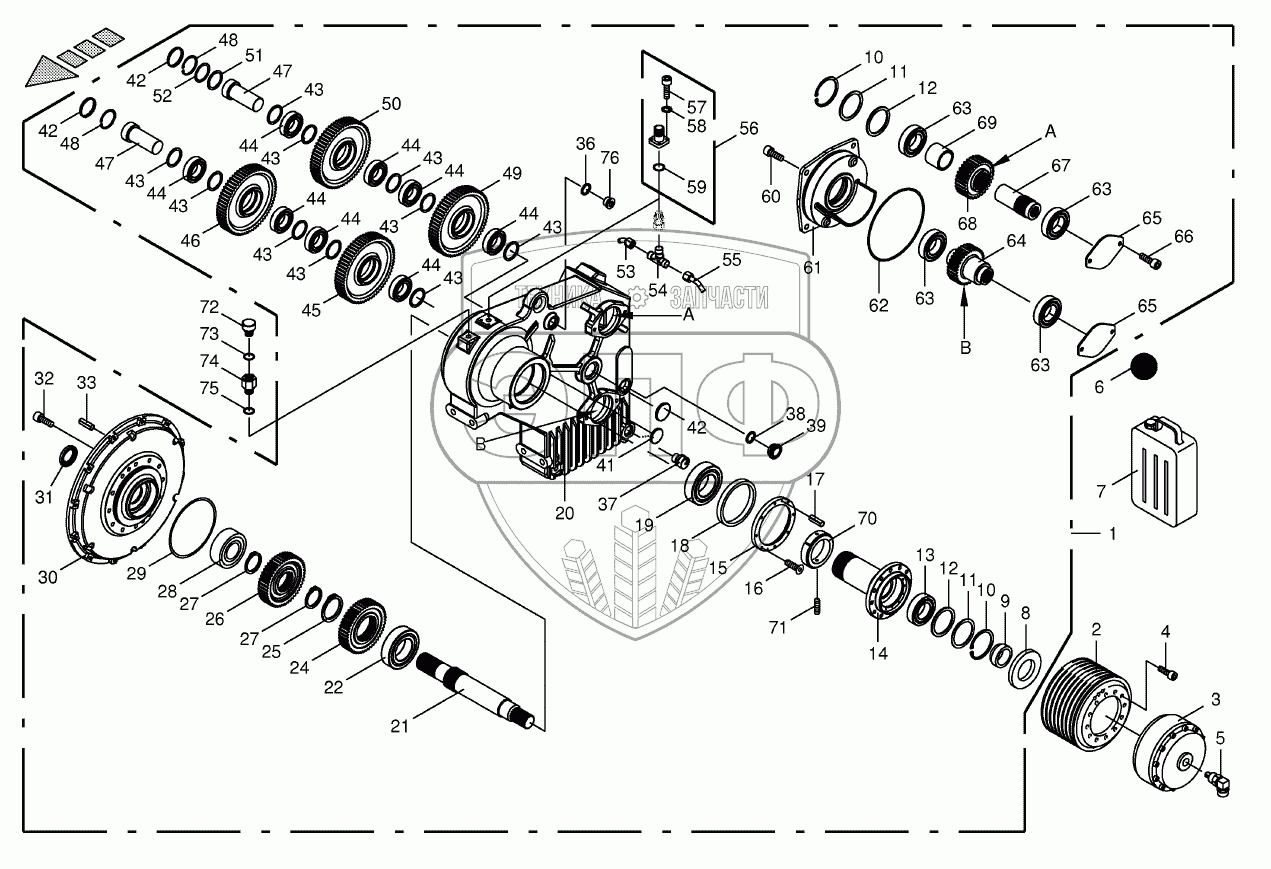

Каталог запасных частей к технике: KRONE BIG-X-700-1. Motor output gear
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
27
28
29
30
31
32
33
36
37
38
39
41
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
63
64
65
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270010570 | 270010570 | Lip seal | Нет на складе | |
| 1 | 270053521 | Motor output gear-cpl. | Нет на складе | |
| 2 | 270010791 | V-belt pulley | Нет на складе | |
| 3 | 270038690 | Hydr. four-surface clutch | Нет на складе | |
| 4 | 009031431 | Allen screw | Нет на складе | |
| 5 | 002327910 | Oil supply | Нет на складе | |
| 6 | 009260240 | Oil-Id.-no.= 1ltr | Нет на складе | |
| 7 | 009260280 | Oil-Id.-no.= 5ltr | Нет на складе | |
| 8 | 900017040 | Radial-shaft sealing ring | Нет на складе | |
| 9 | 270067320 | Inner ring | Нет на складе | |
| 10 | 009116910 | Circlip | Нет на складе | |
| 11 | 900002860 | Shim ring | Нет на складе | |
| 11 | 009108490 | Shim ring | Нет на складе | |
| 12 | 009107160 | Supporting disc | Нет на складе | |
| 13 | 009301420 | Grooved ball bearing | Нет на складе | |
| 14 | 270066680 | Bearing flange | Нет на складе | |
| 15 | 270067330 | Cover | Нет на складе | |
| 16 | 900015180 | Countersunkscrew | Нет на складе | |
| 17 | 900015110 | Cyl. pin | Нет на складе | |
| 18 | 900015000 | Radial-shaft sealing ring | Нет на складе | |
| 19 | 900015010 | Taper roller bearing | Нет на складе | |
| 20 | 270066630 | Gearbox housing | Нет на складе | |
| 21 | 270066670 | Auxiliary P.T.O. stub shaft | Нет на складе | |
| 22 | 009303570 | Taper roller bearing | Нет на складе | |
| 24 | 270066980 | Spur gear | Нет на складе | |
| 25 | 009115820 | Circlip | Нет на складе | |
| 26 | 270066970 | Spur gear | Нет на складе | |
| 27 | 900015060 | Circlip | Нет на складе | |
| 28 | 009301721 | Pendular roller bearing | Нет на складе | |
| 29 | 900015030 | O-ring | Нет на складе | |
| 30 | 270066650 | Motor flange | Нет на складе | |
| 31 | 900014990 | Radial-shaft sealing ring | Нет на складе | |
| 32 | 900015120 | Allen screw | Нет на складе | |
| 33 | 009157110 | Cyl. pin | Нет на складе | |
| 36 | 009377010 | Gasket ring | Нет на складе | |
| 37 | 270061390 | Screw plug | Нет на складе | |
| 38 | 900000860 | Gasket ring | Нет на складе | |
| 39 | 009198390 | Oil sight glass | Нет на складе | |
| 41 | 900015160 | Sealing cap | Нет на складе | |
| 42 | 900015170 | Sealing cap | Нет на складе | |
| 43 | 009107353 | Supporting disc | Нет на складе | |
| 44 | 009323080 | Roller bearing | Нет на складе | |
| 45 | 270067010 | Spur gear | Нет на складе | |
| 46 | 270067000 | Spur gear | Нет на складе | |
| 47 | 270066990 | Shaft | Нет на складе | |
| 48 | 900015070 | Circlip | Нет на складе | |
| 49 | 270067030 | Spur gear | Нет на складе | |
| 50 | 270067020 | Spur gear | Нет на складе | |
| 51 | 009107010 | Supporting disc | Нет на складе | |
| 52 | 900015080 | Shim ring | Нет на складе | |
| 53 | 270067370 | Gearbox tube | Нет на складе | |
| 54 | 900015210 | T-connector | Нет на складе | |
| 55 | 270067360 | Gearbox tube | Нет на складе | |
| 56 | 270067400 | Pump connection | Нет на складе | |
| 57 | 009030451 | Allen screw | Нет на складе | |
| 58 | 009099061 | Detent edged washer | Нет на складе | |
| 59 | 900015050 | O-ring | Нет на складе | |
| 60 | 900015140 | Allen screw | Нет на складе | |
| 61 | 270067310 | Bearing housing | Нет на складе | |
| 62 | 900015040 | O-ring | Нет на складе | |
| 63 | 009323100 | Roller bearing | Нет на складе | |
| 64 | 270067090 | Spur wheel shaft | Нет на складе | |
| 65 | 270067350 | Cover | Нет на складе | |
| 66 | 900015130 | Allen screw | Нет на складе | |
| 67 | 270067080 | Shaft | Нет на складе | |
| 68 | 270067070 | Spur gear | Нет на складе | |
| 69 | 270067340 | Spacer bushing | Нет на складе | |
| 70 | 900015220 | Slotted nut | Нет на складе | |
| 71 | 900015090 | Threaded pin | Нет на складе | |
| 72 | 270075600 | Breather | Нет на складе | |
| 73 | 009377270 | Gasket ring | Нет на складе | |
| 74 | 200277560 | Reducer | Нет на складе | |
| 75 | 009377210 | Gasket ring | Нет на складе | |
| 76 | 009060060 | Screw plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
