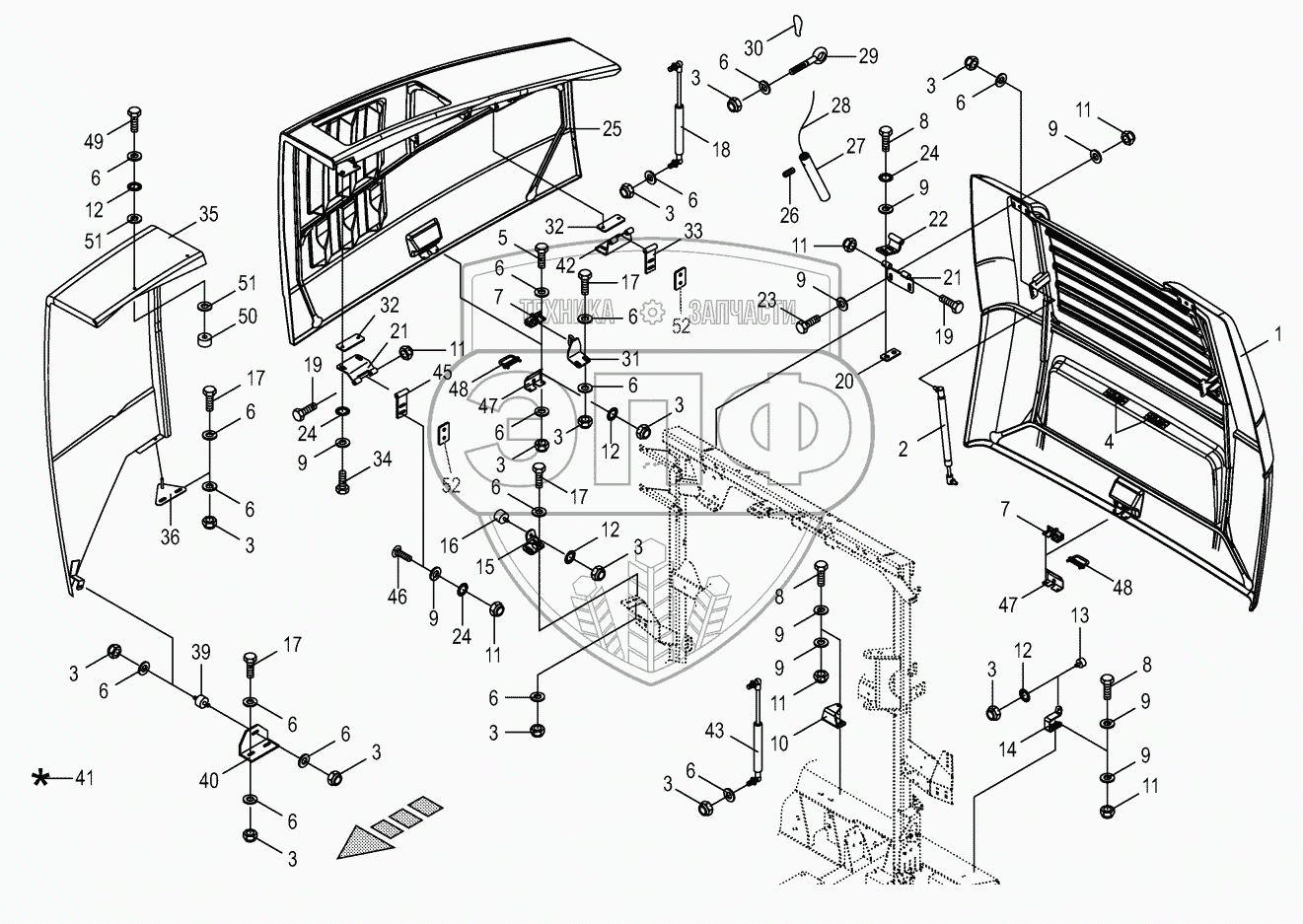

Каталог запасных частей к технике: KRONE BIG-X-700-1. Cladding-back
/95.gif)
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
12
13
14
15
16
17
17
17
17
18
19
19
20
21
21
22
23
24
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
39
40
41
41
42
43
45
45
46
47
47
48
48
49
49
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202209770 | 202209770 | Lateral flap left | Нет на складе | |
| 003038640 | 003038640 | Singel filament buld | Нет на складе | |
| 1 | 200264080 | Back door | Нет на складе | |
| 2 | 009400200 | Gas spring | Нет на складе | |
| 3 | 009087060 | Locknut | Нет на складе | |
| 4 | 003038630 | Licence plate lighting | Нет на складе | |
| 5 | 009006140 | Hex head bolt | Нет на складе | |
| 5 | 009006120 | Hex head bolt | Нет на складе | |
| 6 | 009106030 | Washer | Нет на складе | |
| 7 | 009389841 | Gate lock | Нет на складе | |
| 8 | 009006380 | Hex head bolt | Нет на складе | |
| 9 | 009104140 | Washer | Нет на складе | |
| 10 | 200267330 | Door latch | Нет на складе | |
| 11 | 009087580 | Locknut | Нет на складе | |
| 12 | 009099081 | Detent edged washer | Нет на складе | |
| 13 | 009242270 | Rubber pad | Нет на складе | |
| 14 | 200273370 | Limit stop | Нет на складе | |
| 15 | 202216210 | Pad support | Нет на складе | |
| 16 | 009242630 | Rubber pad | Нет на складе | |
| 17 | 009006160 | Hex head bolt | Нет на складе | |
| 18 | 270100080 | Gas spring -right | Нет на складе | |
| 19 | 009014470 | Hex head bolt | Нет на складе | |
| 20 | 003601030 | Screw-plate | Нет на складе | |
| 21 | 003601290 | Hinge | Нет на складе | |
| 22 | 003601870 | Hinge | Нет на складе | |
| 23 | 009006370 | Hex head bolt | Нет на складе | |
| 24 | 009099091 | Detent edged washer | Нет на складе | |
| 25 | 202209700 | Lateral flap right | Нет на складе | |
| 26 | 009059212 | Threaded pin | Нет на складе | |
| 27 | 200258070 | Weight unit | Нет на складе | |
| 28 | 002754161 | Control rope | Нет на складе | |
| 29 | 002804002 | Eyebolt | Нет на складе | |
| 30 | 009179011 | Spring hook | Нет на складе | |
| 31 | 002174762 | Abutment-right | Нет на складе | |
| 31 | 002262753 | Abutment-left | Нет на складе | |
| 32 | 002140111 | Distance plate | Нет на складе | |
| 33 | 003601460 | Hinge | Нет на складе | |
| 34 | 009006360 | Hex head bolt | Нет на складе | |
| 35 | 200249500 | Lateral guard-right | Нет на складе | |
| 35 | 200249510 | Lateral guard-left | Нет на складе | |
| 36 | 002259641 | Retainer | Нет на складе | |
| 39 | 009242300 | Rubber pad | Нет на складе | |
| 40 | 002199042 | Support | Нет на складе | |
| 41 | 009403750 | Repairing set for plastics- beige | Нет на складе | |
| 41 | 270063970 | Repairing set for plastics-green | Нет на складе | |
| 42 | 200237360 | Hinge | Нет на складе | |
| 43 | 009401930 | Gas spring | Нет на складе | |
| 45 | 003601460 | Hinge | Нет на складе | |
| 45 | 200222330 | Hinge-left | Нет на складе | |
| 46 | 009047451 | Coach bolt | Нет на складе | |
| 47 | 200213940 | Holding plate | Нет на складе | |
| 48 | 200213930 | Yoke | Нет на складе | |
| 49 | 009006170 | Hex head bolt | Нет на складе | |
| 49 | 009014211 | Hex head bolt | Нет на складе | |
| 50 | 200267250 | Spacer | Нет на складе | |
| 51 | 009402870 | Washer | Нет на складе | |
| 52 | 202263711 | Distance plate 5mm | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
