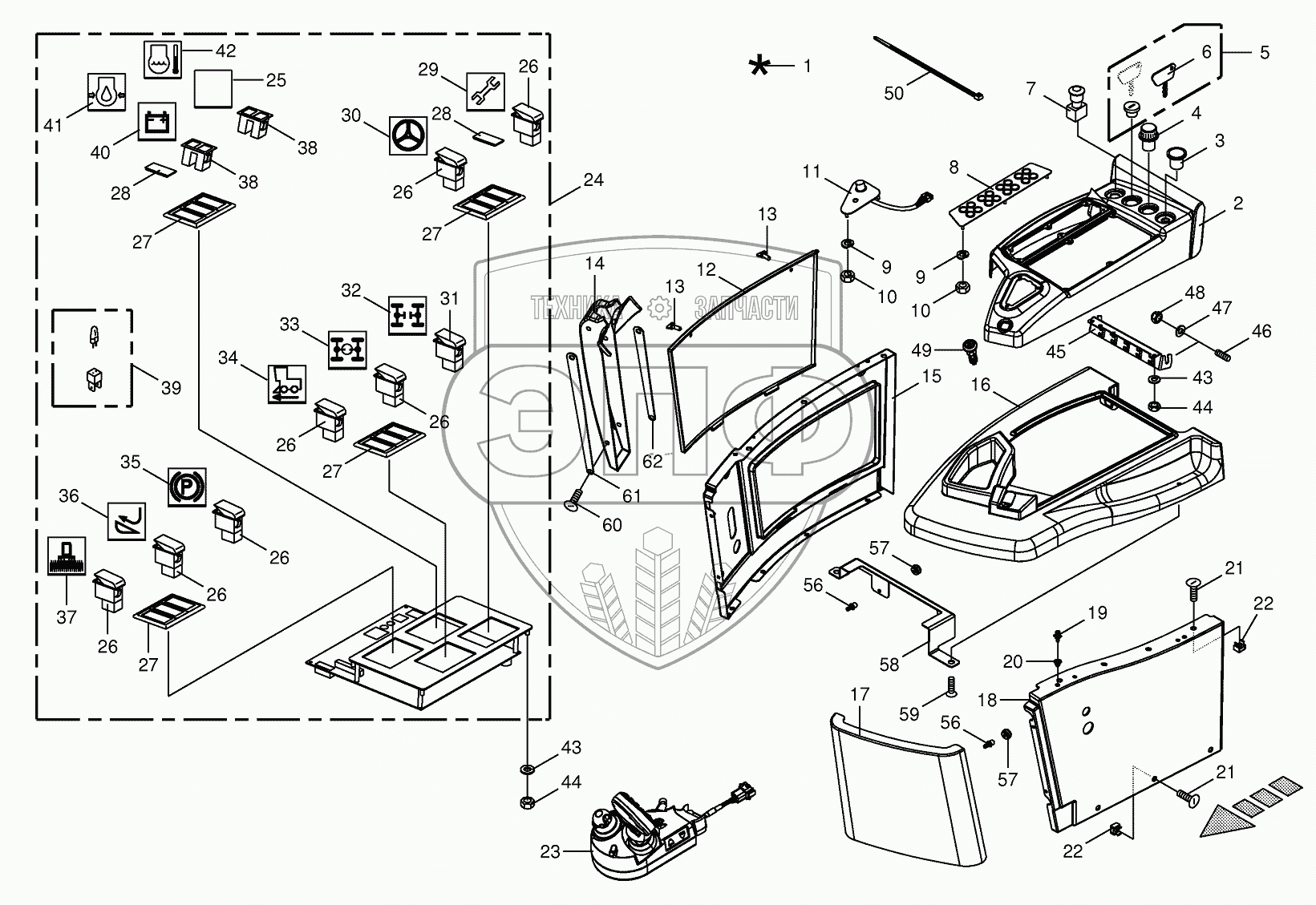

Каталог запасных частей к технике: KRONE BIG-X-700. Control box mounting parts
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
26
26
26
26
26
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
56
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200293830 | Control box-cpl. | Нет на складе | |
| 2 | 200293210 | Depot-top | Нет на складе | |
| 3 | 200803390 | Cigar lighter-socket | Нет на складе | |
| 4 | 003026490 | Cigar lighter | Нет на складе | |
| 5 | 003026560 | Ignition switch | Нет на складе | |
| 6 | 003033490 | Ignition key | Нет на складе | |
| 7 | 200822160 | Instantanequs cut-out switch | Нет на складе | |
| 8 | 003039820 | Keypad-panel | Нет на складе | |
| 9 | 009100310 | Spring washer | Нет на складе | |
| 10 | 009082071 | Hex nut | Нет на складе | |
| 11 | 003039831 | Incremental giver-with feeler | Нет на складе | |
| 12 | 200293110 | Service hatch-right | Нет на складе | |
| 13 | 200267070 | Turn look | Нет на складе | |
| 14 | 200273180 | Cover | Нет на складе | |
| 15 | 200262760 | Cladding-right | Нет на складе | |
| 16 | 200262781 | Depot-middle | Нет на складе | |
| 17 | 200262750 | Maintenance door-front | Нет на складе | |
| 18 | 200262720 | Cladding-left | Нет на складе | |
| 19 | 200266710 | Spherical pin | Нет на складе | |
| 20 | 200266720 | Rubber support | Нет на складе | |
| 21 | 009052301 | Coach bolt | Нет на складе | |
| 22 | 009095470 | Nut | Нет на складе | |
| 23 | 200810052 | Multifunction lever | Нет на складе | |
| 24 | 200811910 | Control unit-panel | Нет на складе | |
| 25 | 003031400 | Cover | Нет на складе | |
| 26 | 003027030 | Switch-6-pole | Нет на складе | |
| 27 | 003027100 | Frame | Нет на складе | |
| 28 | 003026530 | Cover | Нет на складе | |
| 29 | 003028321 | Switch symbol | Нет на складе | |
| 30 | 003028331 | Switch symbol | Нет на складе | |
| 31 | 003028050 | Switch | Нет на складе | |
| 32 | 003028191 | Switch symbol | Нет на складе | |
| 33 | 003028311 | Switch symbol | Нет на складе | |
| 34 | 003028172 | Switch symbol | Нет на складе | |
| 35 | 003028181 | Switch symbol | Нет на складе | |
| 36 | 003031370 | Switch symbol | Нет на складе | |
| 37 | 003028141 | Switch symbol | Нет на складе | |
| 38 | 003026520 | Indicator lamp-incl. bulb | Нет на складе | |
| 39 | 003021070 | Lamp socket with bulb | Нет на складе | |
| 40 | 003028201 | Switch symbol | Нет на складе | |
| 41 | 200811920 | Switch symbol | Нет на складе | |
| 42 | 200811930 | Switch symbol | Нет на складе | |
| 43 | 009104111 | Washer | Нет на складе | |
| 44 | 009082080 | Hex nut | Нет на складе | |
| 45 | 200267050 | Traction relief | Нет на складе | |
| 46 | 009057480 | Threaded pin | Нет на складе | |
| 47 | 009106030 | Washer | Нет на складе | |
| 48 | 009087060 | Locknut | Нет на складе | |
| 49 | 200284550 | Lock | Нет на складе | |
| 50 | 009226711 | Cable band | Нет на складе | |
| 56 | 900015780 | Ball pin | Нет на складе | |
| 57 | 900015790 | Clutch | Нет на складе | |
| 58 | 200291920 | Support | Нет на складе | |
| 59 | 009050002 | Coach bolt | Нет на складе | |
| 60 | 900005580 | Coach bolt | Нет на складе | |
| 61 | 200282870 | Rubber sheet | Нет на складе | |
| 62 | 200282880 | Rubber sheet | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
