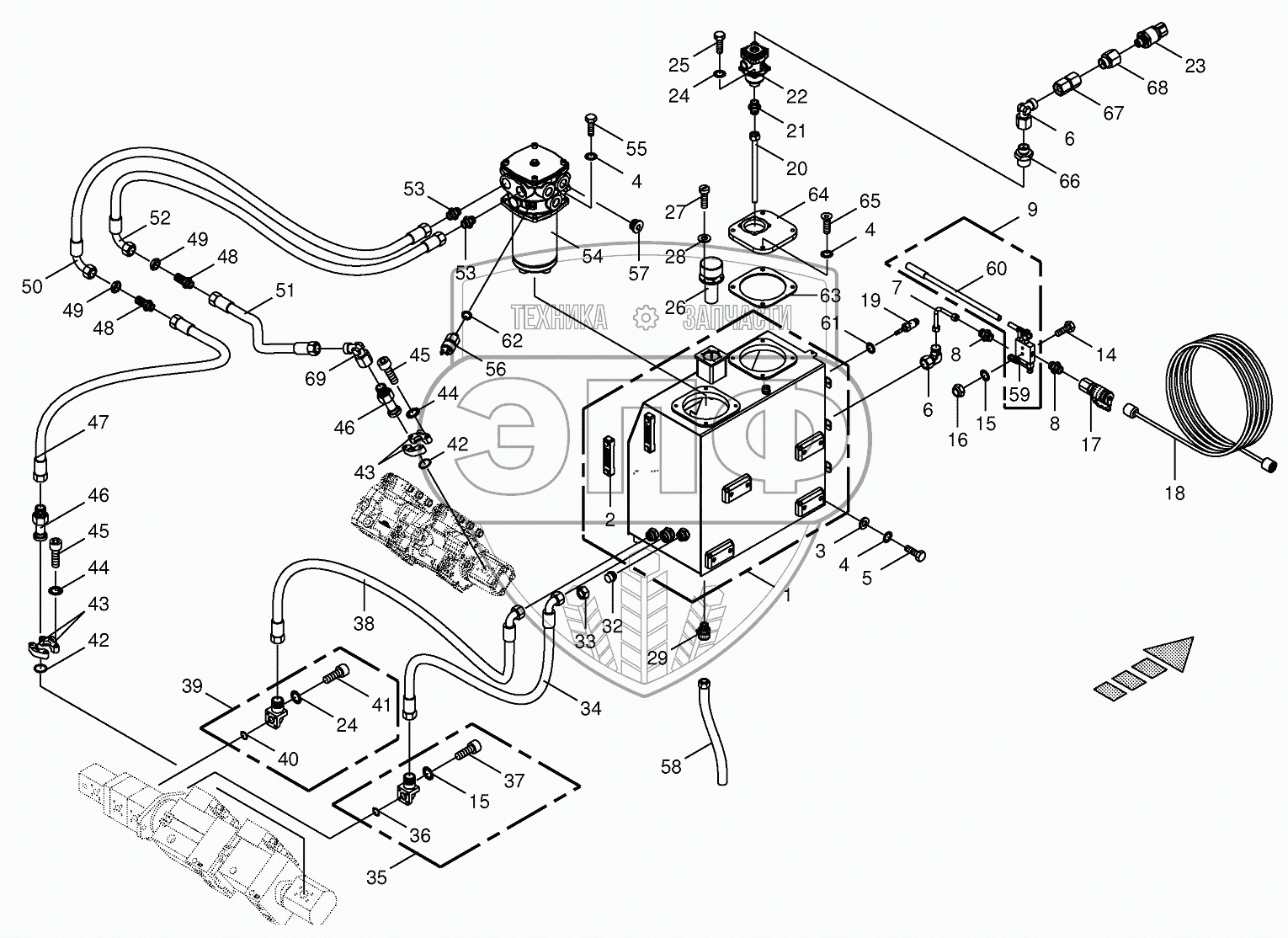

Каталог запасных частей к технике: KRONE BIG-X-700. Hydraulic tank/suction lines
1
2
3
4
4
4
5
6
6
7
8
8
9
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
32
33
34
35
36
37
37
37
38
39
40
41
41
41
42
42
43
43
44
44
45
45
46
46
47
48
48
49
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270066460 | 270066460 | Dirt collector cage | Нет на складе | |
| 270066320 | 270066320 | Filter cartridge | Нет на складе | |
| 270066330 | 270066330 | Separation plate | Нет на складе | |
| 270066340 | 270066340 | Sealing set | Нет на складе | |
| 270066350 | 270066350 | Dirt collector cage | Нет на складе | |
| 270066450 | 270066450 | Sealing set | Нет на складе | |
| 270066440 | 270066440 | Filter cartridge | Нет на складе | |
| 1 | 200263741 | Hydraulic tank | Нет на складе | |
| 2 | 009400291 | Oil level indicator | Нет на складе | |
| 3 | 009103200 | Washer | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009014550 | Hex head bolt | Нет на складе | |
| 6 | 009210671 | Angle lug | Нет на складе | |
| 7 | 200267980 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 8 | 009196300 | Male connector | Нет на складе | |
| 9 | 270022132 | Hydr. Pump | Нет на складе | |
| 14 | 009016131 | Hex head bolt | Нет на складе | |
| 15 | 009099030 | Detent edged washer | Нет на складе | |
| 16 | 009087060 | Locknut | Нет на складе | |
| 17 | 009208680 | Connector f.mini-test equipm. | Нет на складе | |
| 18 | 270024720 | Measuring hose | Нет на складе | |
| 19 | 003025101 | Levelling switch | Нет на складе | |
| 20 | 200268600 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 21 | 009193280 | Male connector | Нет на складе | |
| 22 | 270056730 | Tank return filter | Нет на складе | |
| 23 | 270056870 | Pressure transformer | Нет на складе | |
| 24 | 009099061 | Detent edged washer | Нет на складе | |
| 25 | 009006070 | Hex head bolt | Нет на складе | |
| 26 | 002191690 | Filler neck | Нет на складе | |
| 27 | 009036520 | Allen screw | Нет на складе | |
| 28 | 009105001 | Washer | Нет на складе | |
| 29 | 270061650 | Screw plug | Нет на складе | |
| 32 | 009193010 | Locking cone w. O-ring | Нет на складе | |
| 33 | 009208050 | Nozzle disc cap | Нет на складе | |
| 34 | 270059770 | High pressure hose line | Нет на складе | |
| 35 | 009197580 | Flange connection | Нет на складе | |
| 36 | 270009880 | O-ring | Нет на складе | |
| 37 | 009030771 | Allen screw | Нет на складе | |
| 37 | 009016700 | Allen screw | Нет на складе | |
| 38 | 270058920 | High pressure hose line | Нет на складе | |
| 39 | 009197570 | Flange connection | Нет на складе | |
| 40 | 009376280 | O-ring | Нет на складе | |
| 41 | 009030451 | Allen screw | Нет на складе | |
| 41 | 009030512 | Allen screw | Нет на складе | |
| 42 | 009376460 | O-ring | Нет на складе | |
| 43 | 009193651 | SAE-flange section-2 halves | Нет на складе | |
| 44 | 009099070 | Detent edged washer | Нет на складе | |
| 45 | 009031091 | Allen screw | Нет на складе | |
| 46 | 270000720 | SAE-flange adapter | Нет на складе | |
| 47 | 270058990 | High pressure hose line | Нет на складе | |
| 48 | 900013710 | Straight 2-way connector | Нет на складе | |
| 49 | 900013720 | Locknut | Нет на складе | |
| 50 | 270092560 | High pressure hose line | Нет на складе | |
| 51 | 270058980 | High pressure hose line | Нет на складе | |
| 52 | 009200220 | High pressure hose line | Нет на складе | |
| 53 | 009208201 | Male connector | Нет на складе | |
| 54 | 270056890 | Return-suction filter | Нет на складе | |
| 55 | 009006560 | Hex head bolt | Нет на складе | |
| 56 | 002297100 | Pressure switch | Нет на складе | |
| 57 | 009208650 | Screw plug | Нет на складе | |
| 58 | 270061670 | Oil discharge hose | Нет на складе | |
| 59 | 270059341 | Valve | Нет на складе | |
| 60 | 270059350 | Lever | Нет на складе | |
| 61 | 009377171 | Gasket ring | Нет на складе | |
| 62 | 009377161 | Gasket ring | Нет на складе | |
| 63 | 200272630 | Gasket | Нет на складе | |
| 64 | 200272360 | Filter retainer | Нет на складе | |
| 65 | 009051782 | Fillister head screw | Нет на складе | |
| 66 | 009196021 | Male connector | Нет на складе | |
| 67 | 002307430 | Double nipple | Нет на складе | |
| 68 | 009199550 | Unscrewing connection | Нет на складе | |
| 69 | 009208230 | Lug | Нет на складе | |
| 70 | 900015810 | Angle lug-45° | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
