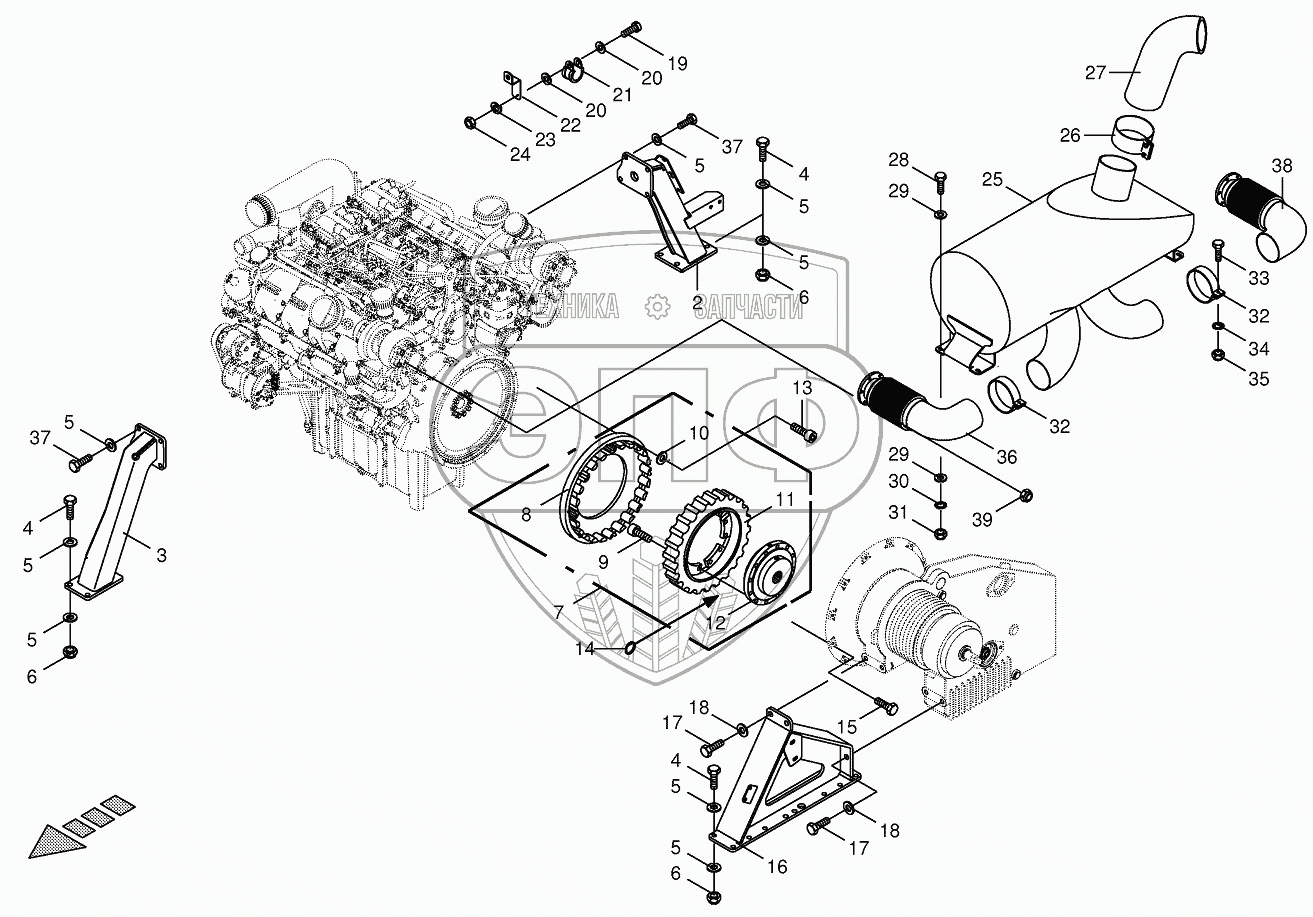

Каталог запасных частей к технике: KRONE BIG-X-700. Clutch/Silencer
2
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200247010 | Engine support-back | Нет на складе | |
| 3 | 200246950 | Engine support-front | Нет на складе | |
| 4 | 009006780 | Hex head bolt | Нет на складе | |
| 5 | 009103620 | Washer | Нет на складе | |
| 6 | 009082200 | Hex nut | Нет на складе | |
| 7 | 270039530 | Clutch | Нет на складе | |
| 8 | 009403630 | Flange | Нет на складе | |
| 9 | 009032103 | Allen screw | Нет на складе | |
| 10 | 009107120 | Supporting disc | Нет на складе | |
| 11 | 270039550 | Rubber element | Нет на складе | |
| 12 | 009403620 | Hub | Нет на складе | |
| 13 | 009031011 | Allen screw | Нет на складе | |
| 14 | 009110500 | Circlip | Нет на складе | |
| 15 | 009006390 | Hex head bolt | Нет на складе | |
| 15 | 009006380 | Hex head bolt | Нет на складе | |
| 16 | 002246706 | Engine support-left front | Нет на складе | |
| 17 | 009006880 | Hex head bolt | Нет на складе | |
| 18 | 009103300 | Washer | Нет на складе | |
| 19 | 009037450 | Allen screw | Нет на складе | |
| 20 | 009105001 | Washer | Нет на складе | |
| 21 | 009240141 | Tube clip w. rubber | Нет на складе | |
| 22 | 200808060 | Holding plate | Нет на складе | |
| 23 | 009100310 | Spring washer | Нет на складе | |
| 24 | 009082071 | Hex nut | Нет на складе | |
| 25 | 270041170 | Silencer | Нет на складе | |
| 26 | 009401310 | Sealing strip | Нет на складе | |
| 27 | 270007350 | Exhaust pipe | Нет на складе | |
| 28 | 009006570 | Hex head bolt | Нет на складе | |
| 29 | 009103490 | Washer | Нет на складе | |
| 30 | 009099101 | Detent edged washer | Нет на складе | |
| 31 | 009087010 | Locknut | Нет на складе | |
| 32 | 270024960 | Tube clamp | Нет на складе | |
| 33 | 009002010 | Hex head bolt | Нет на складе | |
| 34 | 009099081 | Detent edged washer | Нет на складе | |
| 35 | 009087060 | Locknut | Нет на складе | |
| 36 | 270041161 | Flue gas pipe-front | Нет на складе | |
| 37 | 009006750 | Hex head bolt | Нет на складе | |
| 38 | 270067720 | Flue gas pipe-back | Нет на складе | |
| 39 | 009080441 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
